RF通信の学習に便利な使用する高周波RF信号源です。
GRF-1300Aは、教育学習用3GHｚスペアナGSP-730と組み合わせて低予算で高周波RF通信の教育実習が可能です。

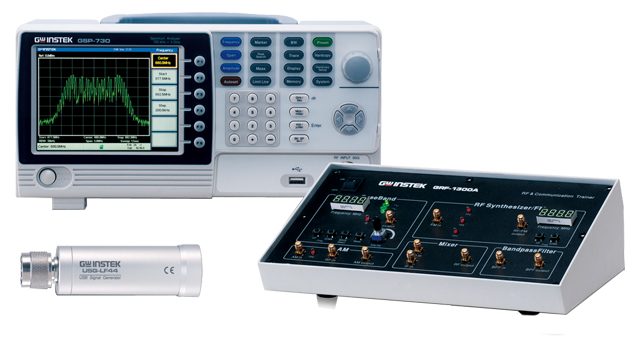

株式会社テクシオ・テクノロジー（GWInstek） RF通信トレーナ (GRF-1300A)
RF通信トレーナの特長
主な特長
●出力波形：正弦波、方形波、三角波
●RF周波数：870～920MHz
●AM変調とFM変調
●ミキサー、バンドパスフィルター
●トラブルシューティングの学習用に8種類の不良状態をシュミレーションする5個のON/OFFスイッチと5個テストポイント
●USBデバイスポート：PCリモート用
GRF-1300A 仕様
ベースバンド 波形 正弦波、方形波、三角波 周波数範囲 0.1M～3MHz、10ｋHzステップ 振幅 ≧1.5Vpp 高調波歪み ≦-30dBc FM/AM発振部 周波数確度 ±0.15MHz 可変範囲 ≧45MHz (870M ~ 920MHz)、 1MHzステップ AM 可変範囲 ≧45MHz (870M ~ 920MHz)、 1MHzステップ FM 最大周波数偏移 >3MHｚ AM 可変範囲 ≧-18dBm インターフェース USBデバイスポート PCコントロール 一般仕様 電源電圧 AC100～240V、50～60Hz 消費電力 約7 VA 寸法・質量 165(W) x 155 (H) x 90(D)、約1.2kg 付属品 CD-ROM(取扱説明書） ,RFケーブル類
関連計測器
3GHz スペクトラムアナライザ GSP-730 ￥112,000（税抜）
34.5MHz～4.4GHz RF信号発生器 USG-LF44 ￥76,800（税抜）
.jpg)
主な特長
●出力波形：正弦波、方形波、三角波
●RF周波数：870～920MHz
●AM変調とFM変調
●ミキサー、バンドパスフィルター
●トラブルシューティングの学習用に8種類の不良状態をシュミレーションする5個のON/OFFスイッチと5個テストポイント
●USBデバイスポート：PCリモート用
GRF-1300A 仕様
| ベースバンド | ||
|---|---|---|
| 波形 | 正弦波、方形波、三角波 | |
| 周波数範囲 | 0.1M～3MHz、10ｋHzステップ | |
| 振幅 | ≧1.5Vpp | |
| 高調波歪み | ≦-30dBc | |
| FM/AM発振部 | ||
| 周波数確度 | ±0.15MHz | |
| 可変範囲 | ≧45MHz (870M ~ 920MHz)、 1MHzステップ | |
| AM | ||
| 可変範囲 | ≧45MHz (870M ~ 920MHz)、 1MHzステップ | |
| FM | ||
| 最大周波数偏移 | >3MHｚ | |
| AM | ||
| 可変範囲 | ≧-18dBm | |
| インターフェース | ||
| USBデバイスポート | PCコントロール | |
| 一般仕様 | ||
| 電源電圧 | AC100～240V、50～60Hz | |
| 消費電力 | 約7 VA | |
| 寸法・質量 | 165(W) x 155 (H) x 90(D)、約1.2kg | |
| 付属品 | CD-ROM(取扱説明書） ,RFケーブル類 | |
関連計測器
3GHz スペクトラムアナライザ GSP-730 ￥112,000（税抜）
34.5MHz～4.4GHz RF信号発生器 USG-LF44 ￥76,800（税抜）
