製品概要
SIGLENTのSDS5000Xシリーズデジタルストレージオシロスコープは、1 GHz、500 MHz、350 MHzの帯域幅で利用可能で、最大サンプリングレート5 GSa / s、最大レコード長250 Mpts、最大4アナログチャンネル+ 16デジタルチャンネルの混在表示が可能です。

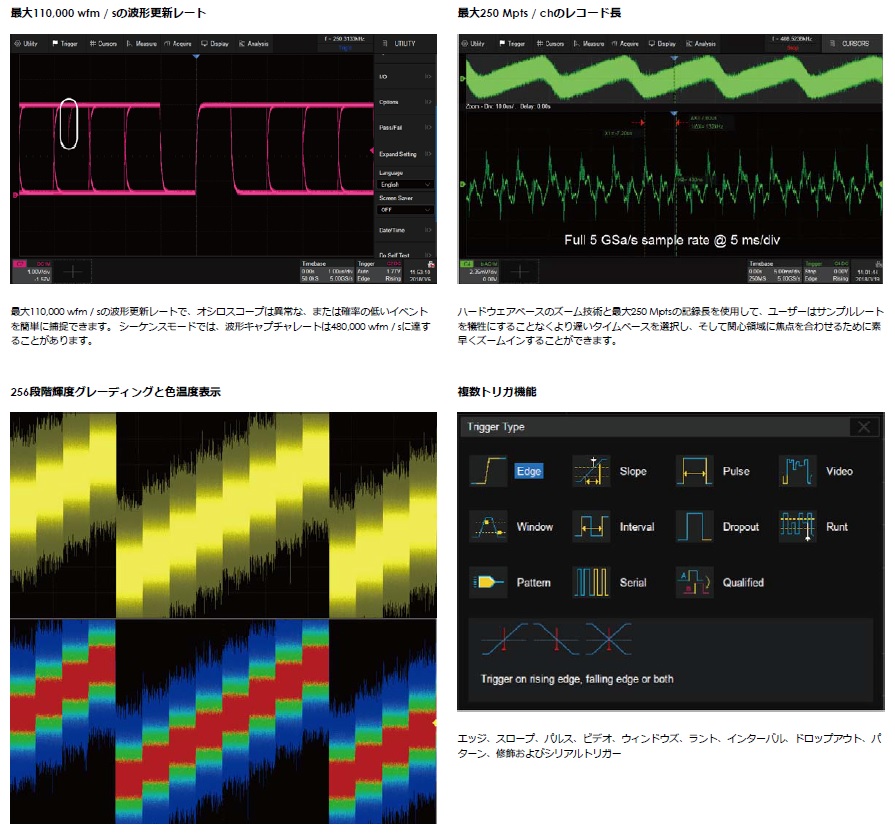

SDS5000Xシリーズは、最大波形キャプチャレートが最大110,000 wfm / s（通常モード、シーケンスモードで最大480,000 wfm / s）、256レベルの輝度グレーディング表示機能と色温度表示モードを備えたSiglentのSPOテクノロジを採用しています。また、高感度で低ジッタの革新的なデジタルトリガシステムも採用しています。トリガシステムはシリアルバストリガを含む複数の強力なトリガモードをサポートします。履歴波形記録、シーケンス取得、検索およびナビゲート機能により、拡張波形記録をキャプチャ、保存、および分析することができます。一連の優れた測定機能と演算機能、25 MHz任意波形発生器のオプション、およびシリアルデコードも、SDS5000Xの機能です。
10.1インチディスプレイの大容量静電容量式タッチスクリーンはマルチタッチジェスチャーをサポートし、最も一般的に使用される機能のための使いやすいワンボタンデザインの追加により、SDS5000Xの操作効率を大幅に向上させることができます。それはまたマウスおよび外的なキーボード制御を支える。
主な機能
- 最大5 GSa / sのリアルタイムサンプルレートを備えた1 GHz、500 MHz、350 MHzモデル
- SPOテクノロジ
- 波形キャプチャレートは最大110,000 wfm / s（通常モード）、および480,000 wfm / s（シーケンスモード）
- 256段階の輝度グレーディングと色温度表示モードをサポート
- 最大250 Mptsのレコード長
- デジタルトリガーシステム
- インテリジェントトリガー：エッジ、スロープ、パルス、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、クォリファイド、およびビデオ（HDTV対応）。トリガーゾーンは高度なトリガーを簡素化するのに役立ちます
- シリアルバストリガおよびデコーダ、プロトコルI2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I 2 S、およびMIL-STD-1553Bをサポート
- 低バックグラウンドノイズ、0.5 mV / div〜10 V / divの電圧スケールをサポート
- セグメント取得（シーケンス）モード。ユーザーが設定したトリガー条件に従って、最大レコード長を複数のセグメント（最大100,000）に分割します。セグメント間のデッドタイムは非常に短く、適格なイベントをキャプチャーします。
- ヒストリ波形記録（ヒストリ）機能、最大記録波形長は100,000フレームです
- 39パラメータの自動測定機能、ヒストグラム、ゲーティング測定、数学測定、履歴測定、Ref測定による統計をサポート
- 数学関数（2 Mpts FFT、加算、減算、乗算、除算、積分、微分、平方根）、数学上の数学をサポート
- 検索とナビゲート
- デジタル電圧計
- 波形ヒストグラム
- 高速ハードウェアベースの平均、Eres（Enhanced Resolution）
ユーザ定義のマスクを作成するためのMask Editorツールを使用した、高速ハードウェアベースのMask Test機能 - 最大1.25 GSa / sの最大波形キャプチャレート、最大62.5 Mptsのレコード長を備えた16のデジタルチャネル（オプション）
- 25 MHzファンクション/任意波形発生器、複数の定義済み波形を内蔵
- 1024 * 600の解像度を持つ大型10.1インチTFT-LCDディスプレイ。容量性タッチスクリーンはマルチタッチジェスチャーをサポート
- 外付けマウスとキーボードをサポート
- 10種類のワンボタンショートカット
- 複数のインタフェース：USBホスト、USBデバイス（USBTMC）、LAN（VXI-11、telnet、ソケット、Web）、合格/不合格、トリガ出力、10 MHz入力、10 MHz出力、VGA出力
内蔵Webサーバは、Webブラウザを使用したLANポートによるリモートコントロールをサポートします。 - SCPIリモートコントロールコマンドをサポート

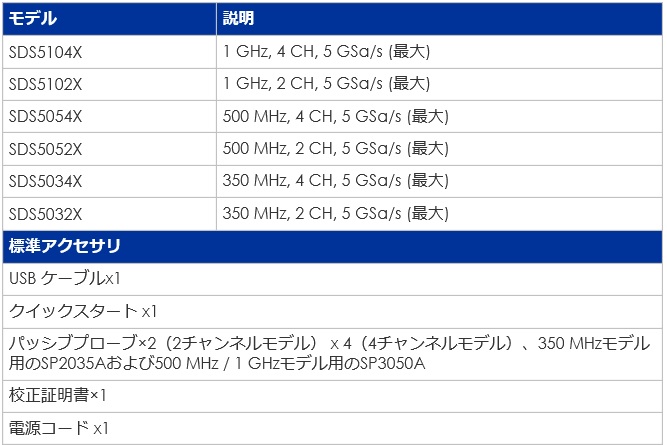

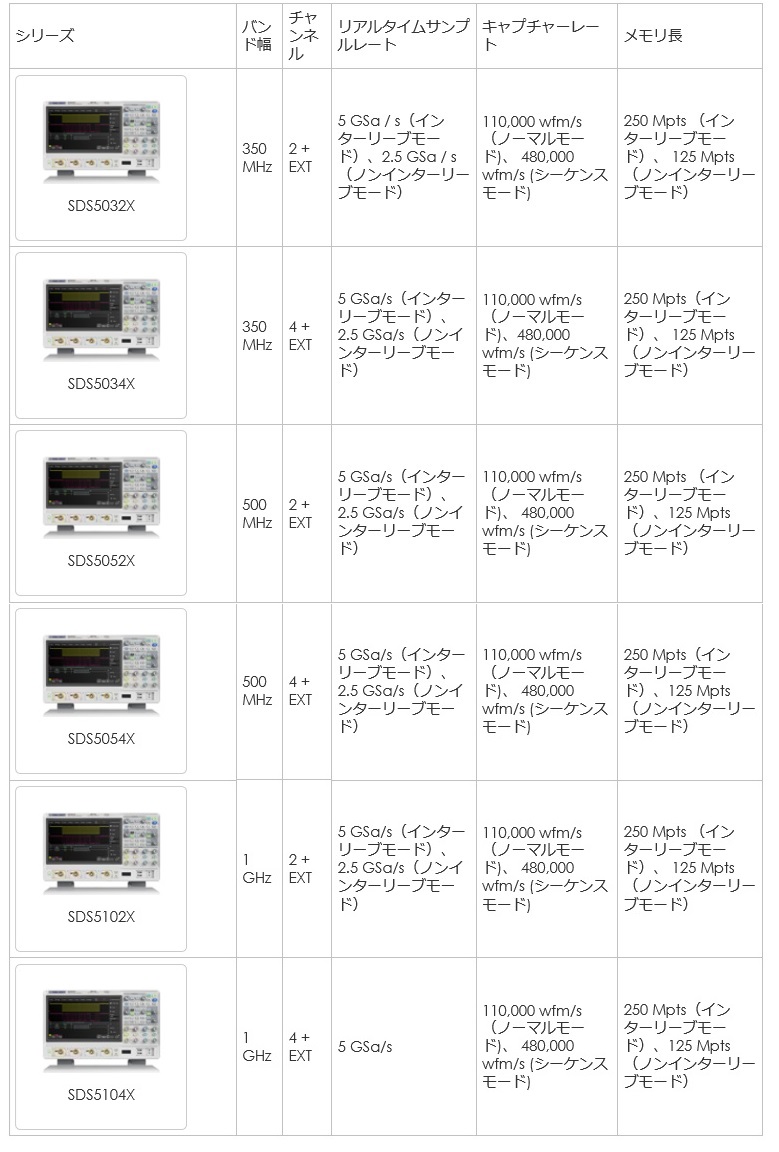

モデルラインアップ
