ロゴスキーコイル電流プローブ

業界初、周波数100MHzと極細Φ1mm、さらに高温度150º対応をラインアップに加え充実の全46モデルに!

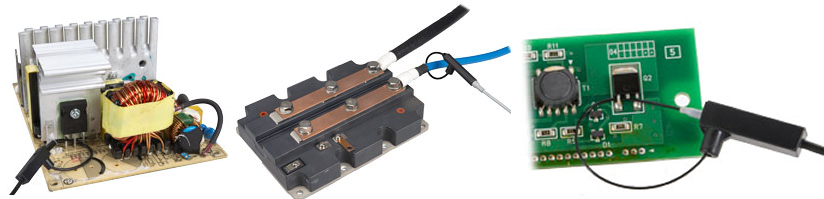

コイル線径やコイル長を選択し、ICリード間のような狭小部分から、大きなブスバー（バスバー）まで、さまざま電流測定ターゲットにご使用いただけます。

製品名: ロゴスキーコイル電流プローブ

型番: SSシリーズ

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

ロゴスキーコイル電流プローブの特長

ロゴスキーコイル電流プローブ動作原理

ロゴスキーコイル電流プローブでは、導体の周りに閉じた経路で配置した空芯コイルにより磁束変化を検出することで、導体に流れる被測定電流を測定します。アンペールの法則より、導体に流れる電流は、周囲の閉じた経路に発生する磁場を積分した値に比例することがわかっていますので、これを利用しています。ロゴスキーコイルは、図に示すように、空芯コイルの形状を保つための芯材に線材を均一に巻いたコイル形状になっており、コイルの最終端はコイルの中心を通って反対側に戻されています。

応用範囲

パワーデバイスのスイッチング電流波形・パルス応答特性
インバータ・システムの電流測定
AC 電流測定（大きなDC オフセット時）
インパルス大電流の測定
ブスバー（バスバー）大電流計測

各シリーズ特徴・主な仕様

型名

外観

SS-680
　シリーズ

最大ピーク電流：600A（SS-685の場合）

最高周波数帯域（-3dB）：100MHz

耐電圧：1.2kV

センサケーブル長：1.5m

センサ部使用温度範囲 -10℃～ 70℃

SS-660
　シリーズ

コイル線径：1mm（最大）

最大ピーク電流：600A（SS-665の場合）

最高周波数帯域（-3dB）：30MHz

耐電圧：600V

センサケーブル長：1.5m

センサ部使用温度範囲 -40℃～ 125℃

ベースモデル:
SS-660シリーズ
●高耐圧モデル
（600V→1.2kV）

コイル線径：1.2mm（最大）

最大ピーク電流：600A

最高周波数帯域（-3dB）：30MHz

耐電圧：1.2kV

センサケーブル長：1.5m

センサ部使用温度範囲 -40℃～ 125℃

NEW
SS-280A-H
　シリーズ

コイル線径：1.7mm（最大）

最大ピーク電流：12kA（SS-289Aの場合）

最高周波数帯域（-3dB）：30MHz

耐電圧：1.2kV

センサケーブル長：1.5m

センサ部使用温度範囲 -40℃～ 150℃

SS-280A
　シリーズ

コイル線径：1.7mm（最大）

最大ピーク電流：12kA（SS-289Aの場合）

最高周波数帯域（-3dB）：30MHz

耐電圧：1.2kV

センサケーブル長：1.5m
（3m対応可能:お問い合わせください）

センサ部使用温度範囲 -40℃～ 125℃

SS-620S
シリーズ



コイル線径：3mm（最大）
最大ピーク電流：12kA
最高周波数帯域（-3dB）：
	コイル長100mmタイプ：25MHz
耐電圧：5kV
センサケーブル長：3m
センサ部使用温度範囲 -40℃～ 125℃

SS-620M
　シリーズ



コイル線径：3mm（最大）（2.5mm対応可能:お問い合わせください）
最大ピーク電流：12kA
最高周波数帯域（-3dB）：
	コイル長200mmタイプ：20MHz
耐電圧：5kV
センサケーブル長：3m
センサ部使用温度範囲 -40℃～ 125℃

SS-290S
　シリーズ



コイル線径：8.5mm（最大）
最大ピーク電流：12kA
最高周波数帯域（-3dB）
	コイル長300mmタイプ：20MHz
耐電圧：10kV
センサケーブル長：3m
センサ部使用温度範囲 -40℃～ 125℃

SS-290L
　シリーズ



最大ピーク電流：12kA （120kA対応可能:お問い合わせください）
最高周波数帯域（-3dB）
	コイル長700mmタイプ：10MHz
耐電圧：10kV
センサケーブル長：3m
センサ部使用温度範囲 -40℃～ 125℃
