信号計測に最適なパワフルで使いやすいオシロスコープ
SDS1104X-Uは38の自動計測機能と8つの波形計算機能をサポートしており、PWM信号計測や周波数領域解析など幅広い用途に適しています。また、IIC、SPI、UART、CANおよびLINデコード機能、合格/不合格機能、検索およびナビゲート機能を備えており、SDS1104X-Uを自動車エレクトロニクス、モノのインターネット、トラブルシューティングに最適なデータ分析を容易にします。
ウェーブクレスト株式会社 オシロスコープ 100MHz, 最大1GSa/s, 4CH 超高感度蛍光体オシロスコープ (SDS1104X-U)
オシロスコープ 100MHz, 最大1GSa/s, 4CH 超高感度蛍光体オシロスコープの特長
.jpg)
主な特徴
- ・100 MHzの帯域幅
- ・最大1GSa/sのリアルタイム・サンプリング・レート
- ・最大14Mポイントの記録長
- ・I2C、SPI、UART、CAN、LINなどのプロトコルをサポートするシリアルバストリガ／デコーダ
- ・フルメモリ（14Mポイント）での高度な測定が可能
- ・解像度800 * 480の大型7インチTFT-LCDディスプレイ
整理整頓された7インチディスプレイで素早く慣れ親しむ
7インチTFT-LCDディスプレイ（解像度800 * 480 256段階の輝度調整と色温度表示モードに対応
10個のワンボタンメニューで機能に素早くアクセス
頻繁に使用する機能は、ボタンを1回押すだけでアクセスできます。ズーム、ロール、セーブ、インテンシティ、メジャー、ヒストリー、デフォルト、カーソル、クリアスイープ、オートセットアップ。

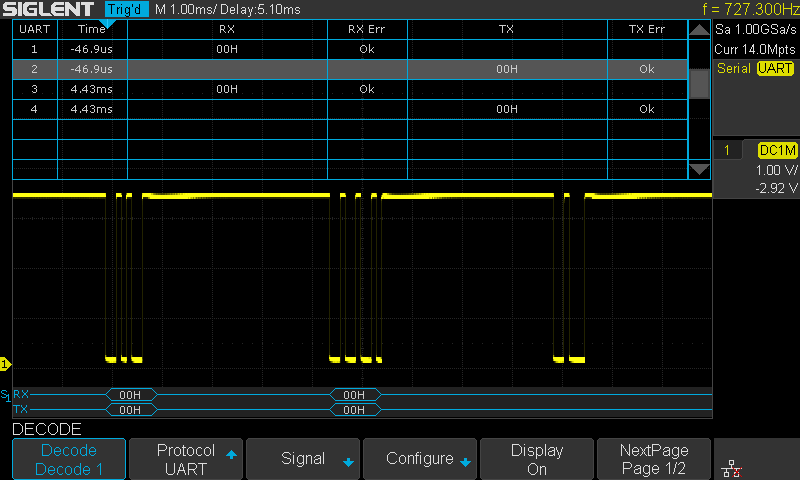

シリアル・バス・トリガ／デコードなど豊富な標準機能を搭載
市場のほとんどのオシロスコープは、シリアル・デコードを無料で提供していませんが、SDS1104X-Uは提供しています。SDS1104X-Uは、IIC、SPI、UART、CAN、LINを含むシリアル・デコード機能を無償で提供しています。
波形とデータを同時に表示し、デコードの詳細情報をリスト形式で表示することができ、データの保存やエクスポートも可能です。

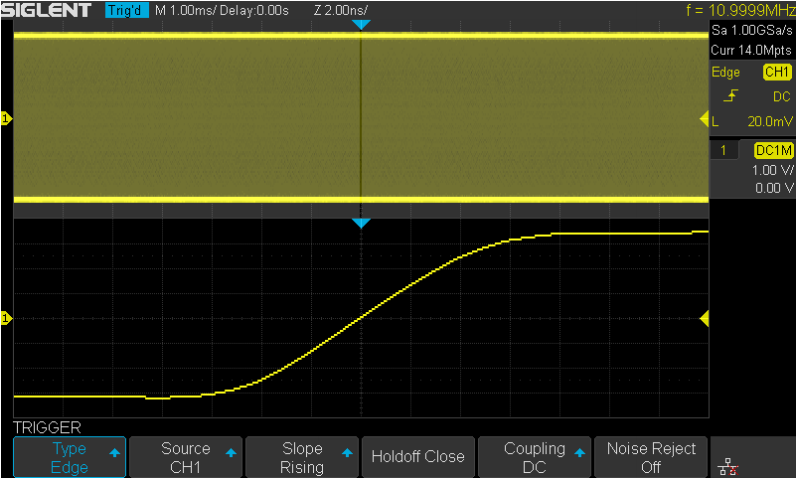

フルメモリ（14Mポイント）での高度な測定
SDS1104X-Uは、最大14Mポイントまでのサンプルデータをすべて測定することができます。これにより、測定の正確性が確保されるとともに、演算コプロセッサにより測定時間が短縮され、使いやすさが向上しています。

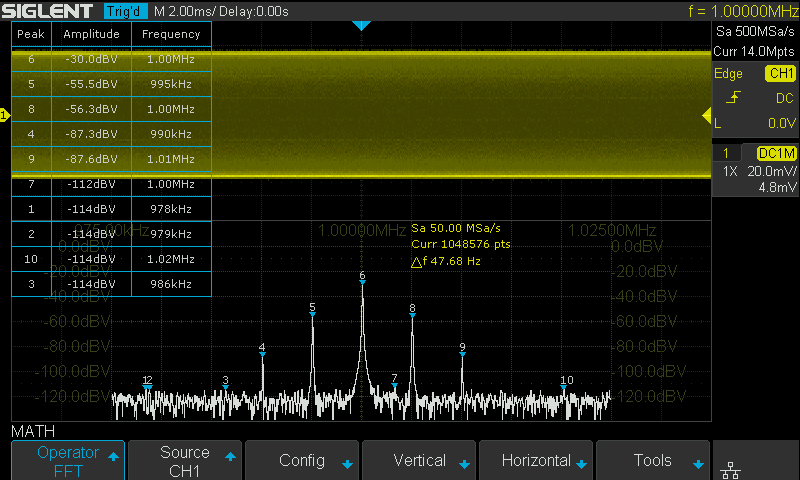

ピークサーチ機能付きFFTマーカーなど、時間短縮のための自動設定が可能
演算コプロセッサーは、入力された信号を1波形あたり最大128kサンプルでFFT解析することができます。これにより、高い周波数分解能と高速なリフレッシュレートを実現しています。SDS110X-Uシリーズでは、ピーク、マーカー、各種数値をサポートしており、様々なスペクトル測定に対応できます。

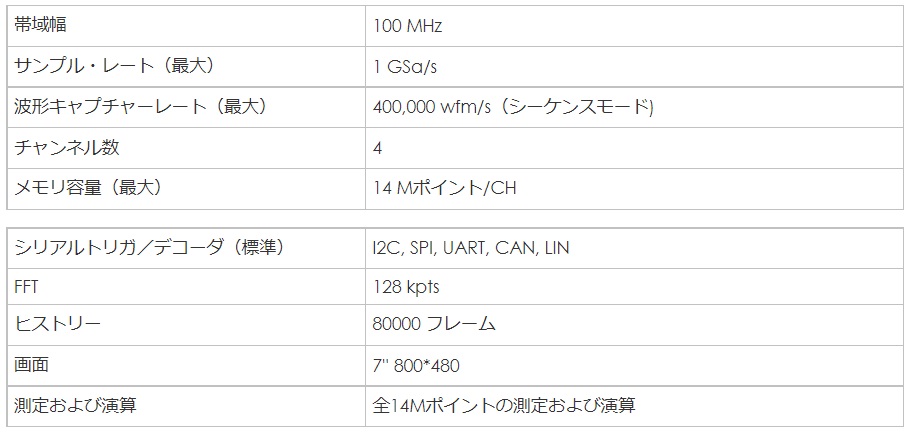

仕様
★詳しくは、こちら をご覧ください。
★Siglent製品全般を取り扱っております。ぜひお問い合わせください。
オシロスコープ 100MHz, 最大1GSa/s, 4CH 超高感度蛍光体オシロスコープの動画
超高感度蛍光体オシロスコープ SDS1004X-U
