12ビット 高解像度オシロスコープ
Siglent SDS2000X HDシリーズは、12ビットADCと低ノイズフロントエンドを使用した次世代オシロスコープであり、従来の8ビットオシロスコープの16倍の信号分解能を備えています。
- 製品名
- オシロスコープ 最大350MHz, 12ビット, デジタルストレージオシロスコープ Siglent
- 型番
- SDS2104X HD / SDS2204X HD / SDS2354X HD
- 価格
- お問合せ下さい
- 発売日
- 発売中
ウェーブクレスト株式会社 オシロスコープ 最大350MHz, 12ビット, デジタルストレージオシロスコープ Siglent (SDS2104X HD / SDS2204X HD / SDS2354X HD)
オシロスコープ 最大350MHz, 12ビット, デジタルストレージオシロスコープ Siglentの特長
主な特徴
●100、200、350MHzモデル●12ビット高解像度●最大200Mptsのレコード長●最大500,000wfm/ sの波形キャプチャレート（シーケンスモード）●最大2GSa/sのサンプリングレート（インターリーブモード）●シリアルバストリガーおよびデコーダー、プロトコルI2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、およびマンチェスターをサポート 12ビット高解像度
Siglent SDS2000X HDシリーズは、12ビットADCと低ノイズフロントエンドを使用した次世代オシロスコープであり、従来の8ビットオシロスコープの16倍の信号分解能を備えています。 SDS2000X HDシリーズは、信号の詳細をより詳細に表示し、より正確な測定を行い、より高い電圧オフセットを持ち、従来の8ビットオシロスコープよりも精度が高くなっています。
優れたユーザーインターフェイスとユーザーエクスペリエンス
SDS2000X HDは、1024x600の解像度、外部マウスおよびキーボード操作を備えた10.1インチのマルチタッチスクリーンを備えています。 マルチタッチジェスチャをサポートする静電容量式タッチスクリーンは、指で触れるだけで波形トレースをすばやく移動またはスケーリングできるため、操作効率が大幅に向上します。SDS2000X HDを使用すると、ユーザーはWebブラウザーを介してスペクトラムアナライザーにアクセスして制御できるため、時間を節約し、リモート操作を簡素化し、ミスの可能性を減らすことができます。
強力な測定機能
SDS2000XHDは、水平、垂直、その他、およびCH遅延の4つのカテゴリを含む多くのパラメータ測定をサポートし、合計50以上の異なるタイプの測定を提供します。 指定されたゲート期間内に測定を行うことができます。 数学、参照、および履歴フレームの測定がサポートされています。
パワーループ応答解析（ボード線図）
安定性は、電源設計において非常に重要な指標です。 一般に、安定性の測定には特別な周波数応答アナライザが必要ですが、非常に高価です。 Siglentは、手頃なソリューションを提供します。オシロスコープは、組み込みの波形ジェネレーターまたはスタンドアロンのSIGLENTジェネレーターを制御して、DUTの振幅および位相周波数応答をスキャンし、データをボード線図として表示できます。 これにより、一部のアプリケーションで高価なネットワークアナライザを置き換えることが可能になります ・より高い測定感度と精度・可変励起スキャンモードにより、電力制御ループテストボックスの複雑なテストシナリオが可能になります・ユーザーフレンドリーなUIデザイン・リストとカーソルの測定値、より直感的
SDS2000X HD ラインアップ
オシロスコープ 最大350MHz, 12ビット, デジタルストレージオシロスコープ Siglentの動画
12ビット デジタルストレージオシロスコープ SDS2000X HDシリーズ Siglent
主な特徴
●100、200、350MHzモデル
●12ビット高解像度
●最大200Mptsのレコード長
●最大500,000wfm/ sの波形キャプチャレート（シーケンスモード）
●最大2GSa/sのサンプリングレート（インターリーブモード）
●シリアルバストリガーおよびデコーダー、プロトコルI2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、およびマンチェスターをサポート

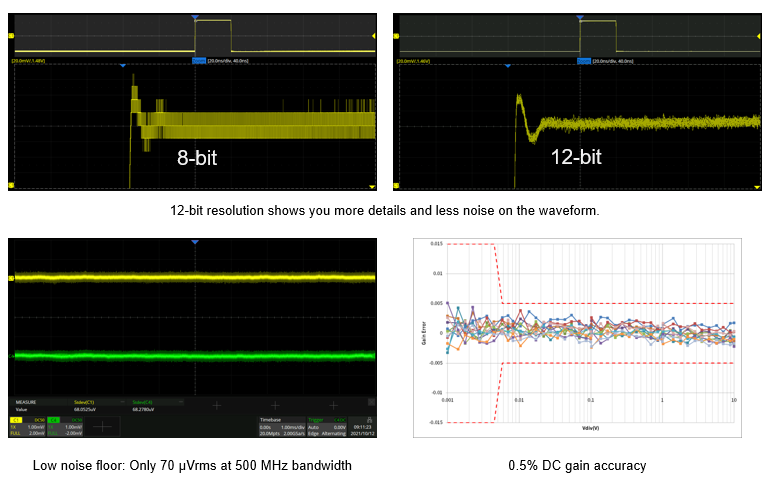

12ビット高解像度
Siglent SDS2000X HDシリーズは、12ビットADCと低ノイズフロントエンドを使用した次世代オシロスコープであり、従来の8ビットオシロスコープの16倍の信号分解能を備えています。 SDS2000X HDシリーズは、信号の詳細をより詳細に表示し、より正確な測定を行い、より高い電圧オフセットを持ち、従来の8ビットオシロスコープよりも精度が高くなっています。

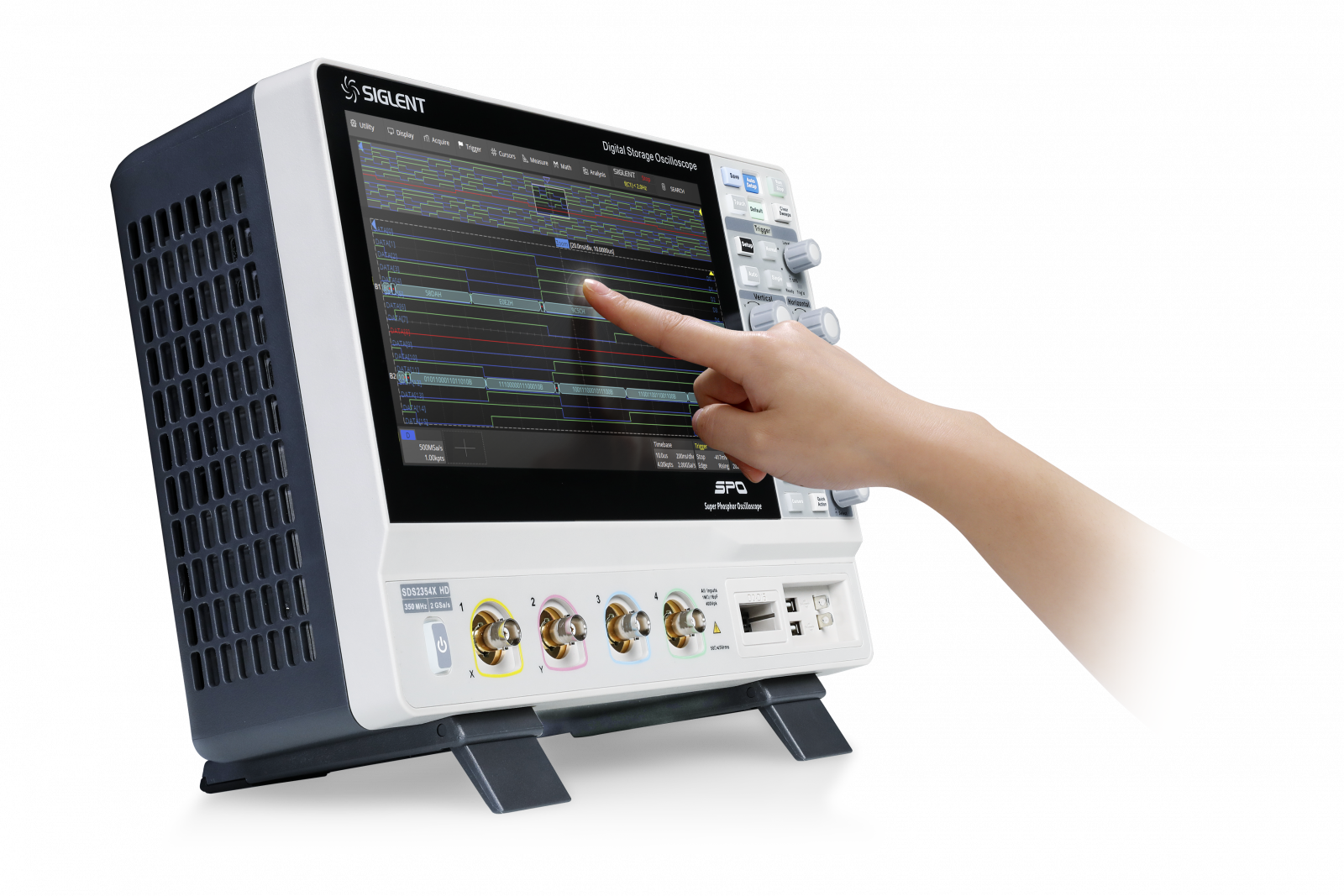

優れたユーザーインターフェイスとユーザーエクスペリエンス
SDS2000X HDは、1024x600の解像度、外部マウスおよびキーボード操作を備えた10.1インチのマルチタッチスクリーンを備えています。 マルチタッチジェスチャをサポートする静電容量式タッチスクリーンは、指で触れるだけで波形トレースをすばやく移動またはスケーリングできるため、操作効率が大幅に向上します。
SDS2000X HDを使用すると、ユーザーはWebブラウザーを介してスペクトラムアナライザーにアクセスして制御できるため、時間を節約し、リモート操作を簡素化し、ミスの可能性を減らすことができます。
強力な測定機能
SDS2000XHDは、水平、垂直、その他、およびCH遅延の4つのカテゴリを含む多くのパラメータ測定をサポートし、合計50以上の異なるタイプの測定を提供します。 指定されたゲート期間内に測定を行うことができます。 数学、参照、および履歴フレームの測定がサポートされています。

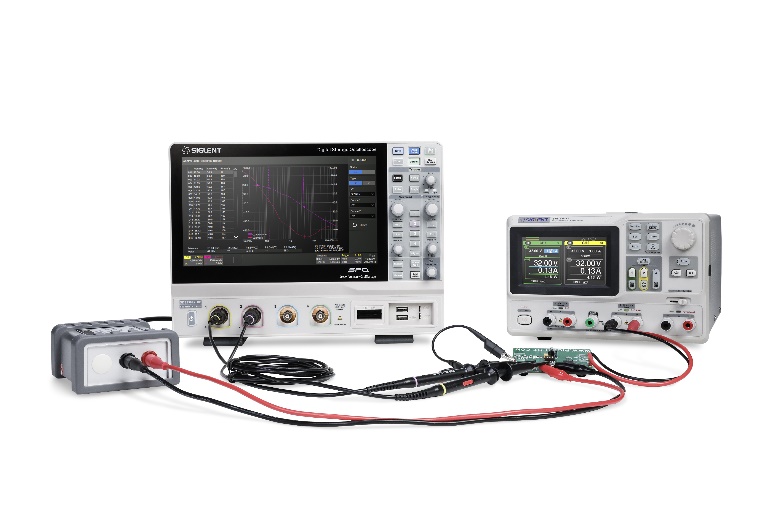

パワーループ応答解析（ボード線図）
安定性は、電源設計において非常に重要な指標です。 一般に、安定性の測定には特別な周波数応答アナライザが必要ですが、非常に高価です。 Siglentは、手頃なソリューションを提供します。オシロスコープは、組み込みの波形ジェネレーターまたはスタンドアロンのSIGLENTジェネレーターを制御して、DUTの振幅および位相周波数応答をスキャンし、データをボード線図として表示できます。 これにより、一部のアプリケーションで高価なネットワークアナライザを置き換えることが可能になります
・より高い測定感度と精度
・可変励起スキャンモードにより、電力制御ループテストボックスの複雑なテストシナリオが可能になります
・ユーザーフレンドリーなUIデザイン
・リストとカーソルの測定値、より直感的

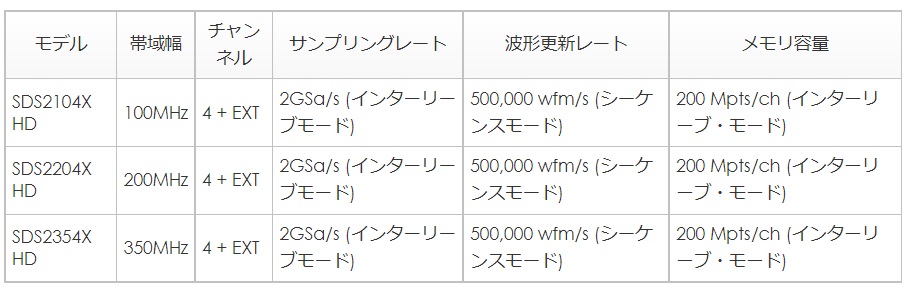

SDS2000X HD ラインアップ
オシロスコープ 最大350MHz, 12ビット, デジタルストレージオシロスコープ Siglentの動画
12ビット デジタルストレージオシロスコープ SDS2000X HDシリーズ Siglent
オシロスコープ 最大350MHz, 12ビット, デジタルストレージオシロスコープ Siglentの資料ダウンロード
