絶縁不良を検出するための理想的なテスト方法を提供し、高速サンプリング技術を使用して、標準/マスターコイルとDUT (被試験デバイス) の波形を測定器に保存が可能。また部分放電試験可能！
3 種類の波形試験を提供します。
1. 標準波形：L値比較
2. テスト波形：AreaSize比較、DiffZone比較、コロナ量比較、コロナ数比較
3.部分放電波形：PDコロナ波形を表示
ウェーブクレスト株式会社 インパルス巻線試験機 部分放電試験可能！ (ST-6K)
インパルス巻線試験機 部分放電試験可能！の特長
製品概要

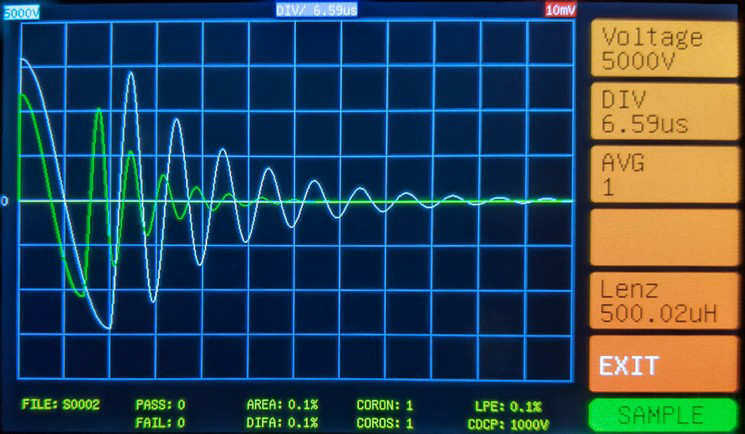

インパルス巻線試験機ST-6Kは、変圧器、モーター、ローター、ステーター、電気バルブ、発電機、およびあらゆる種類のコイルなどの巻線製品をテストするための不可欠な機器です。絶縁不良を検出するための理想的なテスト方法を提供し、高速サンプリング技術を使用して、標準/マスターコイルとDUT (被試験デバイス) の波形を測定器に保存できます。マスターとDUT の波形を比較することで、問題のない部分を簡単に見つけることができます。さらに、理想的なコイル波形の革新機能をマスターとして表示でき、部分放電のインダクタンス値を計算できるため、ST-6K は生産および品質管理に特に有効です。 特徴
◆200V~6000V のプログラム可能なインパルス電圧により、コイルを損傷することなく、低エネルギー試験が可能です。◆200MHz の高速サンプリングレートを提供します。◆800 x 480 のカラーLCD ディスプレイにより、ユーザーは波形とテスト結果を明確に表示できます。◆ユーザーフレンドリーな操作インターフェースを提供します。◆インパルス試験時の最小インダクタンス＞10μH 。◆ 3 種類の波形試験を提供します。1. 標準波形：L値比較2. テスト波形：AreaSize比較、DiffZone比較、コロナ量比較、コロナ数比較。3.部分放電波形：PDコロナ波形を表示◆テスト結果は、短時間で合否を表示します。◆内部に20 セットの標準波形保存機能を提供し、外部USB が使用可能です。◆操作が簡単な7 インチのヒューマンマシンインターフェイスタッチスクリーン選択メニュー。◆RS-232、I/O、TCP/IP 伝送インターフェイスにより、データ伝送とプログラミングに便利なPC と接続でき、必要なテストシステムをセットアップできます。◆外部I/O を15 ピンD-Sub コネクタに接続すると、オペレータは工場自動または半自動のテストプラットフォームに接続できます。
比較方法
1. 面積比較、AREA 標準コイルと試験コイルの波形を規定の範囲に入れて、波形の面積の和を求めて比較し、面積の和とエネルギー損失の差を求めます。 判定値はパーセンテージで表されます。 比較した面積と演算結果が設定した判定値未満の場合は判定値とし、設定した判定値よりも大きい場合は判定値を不合格とします。
2. エリア DiffZone 比較 DIFA 標準コイルと試験コイルの波形を規定の範囲に収め、波形の面積差を算出し比較することで、両者の面積偏差とインダクタンス値の差を判定します。 判定値はパーセンテージで表されます。 比較後の面積差の計算結果が設定した判定値より小さい場合は合格、設定した判定値より大きい場合は不合格となります。
3. 比較コロナ数比較、CORON; コロナ量、COROS テストコイルの高電圧パルス試験中、コイルの欠陥または材料の損傷によりコロナ放電が発生します。 コロナ数；原波形で検出されたコロナ放電の高周波の大きさの総和がコロナ量です。 判定値は整数値で表されます。 比較後のコロナの数（量）の計算結果が、設定した判定値未満の場合は判定値とし、設定した判定値より大きい場合は判定値を不合格とします。
4. インダクタンス値の誤差率比較 標準コイルのインダクタンス値と試験コイルのインダクタンス値の差を計算し、標準インダクタンス値と試験インダクタンス値の差を計算し、結果を標準インダクタンス値の百分率で割ります。 パーセンテージの結果値が設定した判定値よりも小さい場合は合格、結果値が設定した判定値よりも大きい場合は不合格となります。
5. コロナ放電波形検出 テストコイルの波形を規定範囲に入れてコロナ波形を求め、コロナの最大値を求めます。 判定値はボルト単位の整数値で表されます。 コロナ波形の最大値が設定した判定値より小さければ判定値は合格、設定した判定値より大きければ判定値は不合格となります。 仕様
.jpg)
★モデル「ST-6KB （8bit / 5ns (200MHz)）」もございます。
アプリケーション
・変圧器、モーター、ローター、ステーター、電気バルブ、発電機、およびあらゆる種類のコイルなどの
巻線製品のテスト
・部分放電試験
インパルス巻線試験機 部分放電試験可能！の動画
ST 6K サージテスターの操作
製品概要
インパルス巻線試験機ST-6Kは、変圧器、モーター、ローター、ステーター、電気バルブ、発電機、およびあらゆる種類のコイルなどの巻線製品をテストするための不可欠な機器です。
絶縁不良を検出するための理想的なテスト方法を提供し、高速サンプリング技術を使用して、標準/マスターコイルとDUT (被試験デバイス) の波形を測定器に保存できます。
マスターとDUT の波形を比較することで、問題のない部分を簡単に見つけることができます。
さらに、理想的なコイル波形の革新機能をマスターとして表示でき、部分放電のインダクタンス値を計算できるため、ST-6K は生産および品質管理に特に有効です。
特徴
◆200V~6000V のプログラム可能なインパルス電圧により、コイルを損傷することなく、低エネルギー試験が可能です。
◆200MHz の高速サンプリングレートを提供します。
◆800 x 480 のカラーLCD ディスプレイにより、ユーザーは波形とテスト結果を明確に表示できます。
◆ユーザーフレンドリーな操作インターフェースを提供します。
◆インパルス試験時の最小インダクタンス＞10μH 。
◆ 3 種類の波形試験を提供します。
1. 標準波形：L値比較
2. テスト波形：AreaSize比較、DiffZone比較、コロナ量比較、コロナ数比較。
3.部分放電波形：PDコロナ波形を表示
◆テスト結果は、短時間で合否を表示します。
◆内部に20 セットの標準波形保存機能を提供し、外部USB が使用可能です。
◆操作が簡単な7 インチのヒューマンマシンインターフェイスタッチスクリーン選択メニュー。
◆RS-232、I/O、TCP/IP 伝送インターフェイスにより、データ伝送とプログラミングに便利なPC と接続でき、必要なテストシステムをセットアップできます。
◆外部I/O を15 ピンD-Sub コネクタに接続すると、オペレータは工場自動または半自動のテストプラットフォームに接続できます。
比較方法

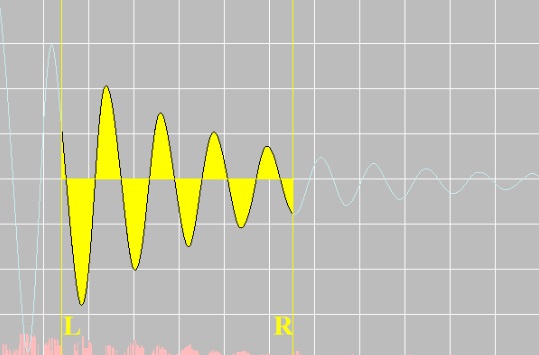

1. 面積比較、AREA
標準コイルと試験コイルの波形を規定の範囲に入れて、波形の面積の和を求めて比較し、面積の和とエネルギー損失の差を求めます。 判定値はパーセンテージで表されます。 比較した面積と演算結果が設定した判定値未満の場合は判定値とし、設定した判定値よりも大きい場合は判定値を不合格とします。

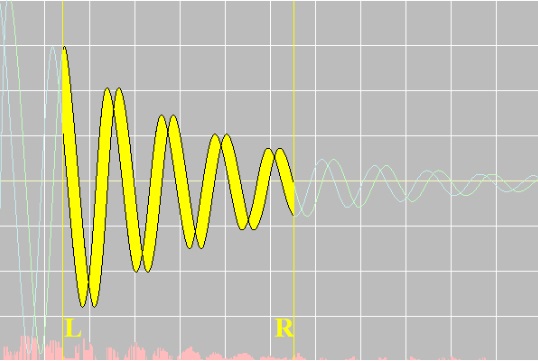

2. エリア DiffZone 比較 DIFA
標準コイルと試験コイルの波形を規定の範囲に収め、波形の面積差を算出し比較することで、両者の面積偏差とインダクタンス値の差を判定します。 判定値はパーセンテージで表されます。 比較後の面積差の計算結果が設定した判定値より小さい場合は合格、設定した判定値より大きい場合は不合格となります。

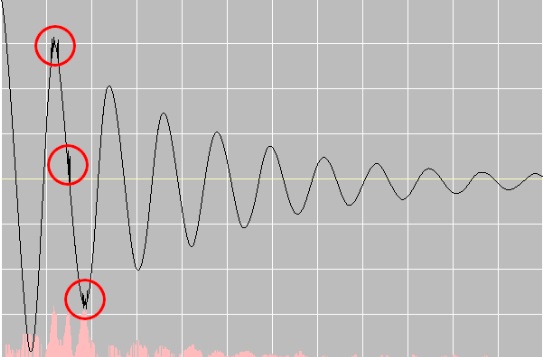

3. 比較コロナ数比較、CORON; コロナ量、COROS
テストコイルの高電圧パルス試験中、コイルの欠陥または材料の損傷によりコロナ放電が発生します。 コロナ数；原波形で検出されたコロナ放電の高周波の大きさの総和がコロナ量です。 判定値は整数値で表されます。 比較後のコロナの数（量）の計算結果が、設定した判定値未満の場合は判定値とし、設定した判定値より大きい場合は判定値を不合格とします。

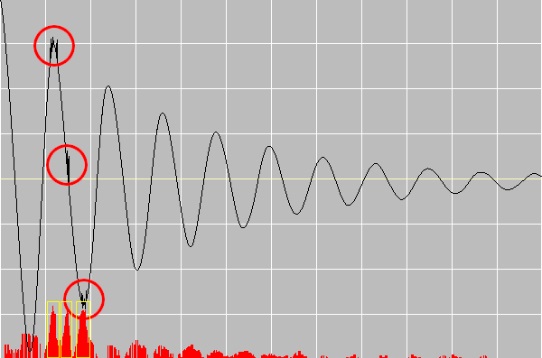

4. インダクタンス値の誤差率比較
標準コイルのインダクタンス値と試験コイルのインダクタンス値の差を計算し、標準インダクタンス値と試験インダクタンス値の差を計算し、結果を標準インダクタンス値の百分率で割ります。 パーセンテージの結果値が設定した判定値よりも小さい場合は合格、結果値が設定した判定値よりも大きい場合は不合格となります。

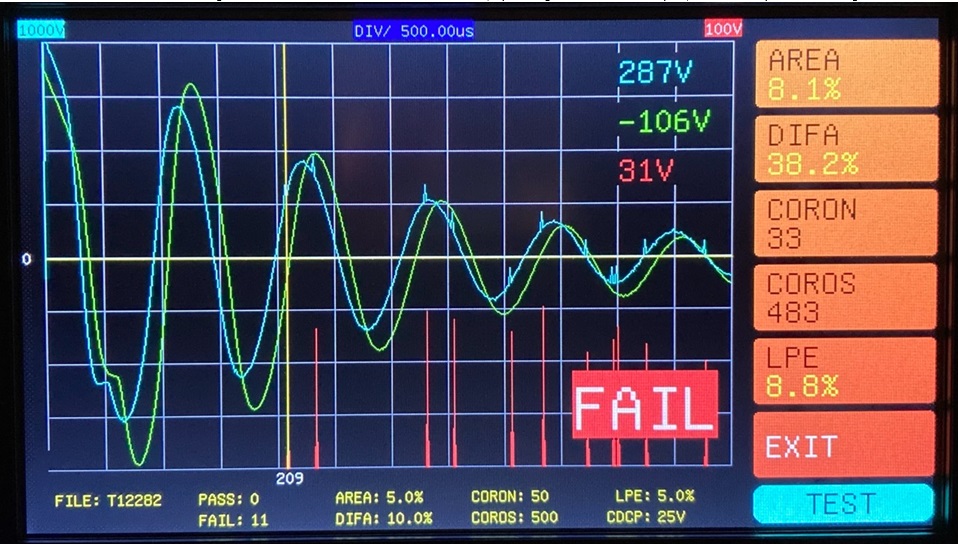

5. コロナ放電波形検出
テストコイルの波形を規定範囲に入れてコロナ波形を求め、コロナの最大値を求めます。 判定値はボルト単位の整数値で表されます。 コロナ波形の最大値が設定した判定値より小さければ判定値は合格、設定した判定値より大きければ判定値は不合格となります。

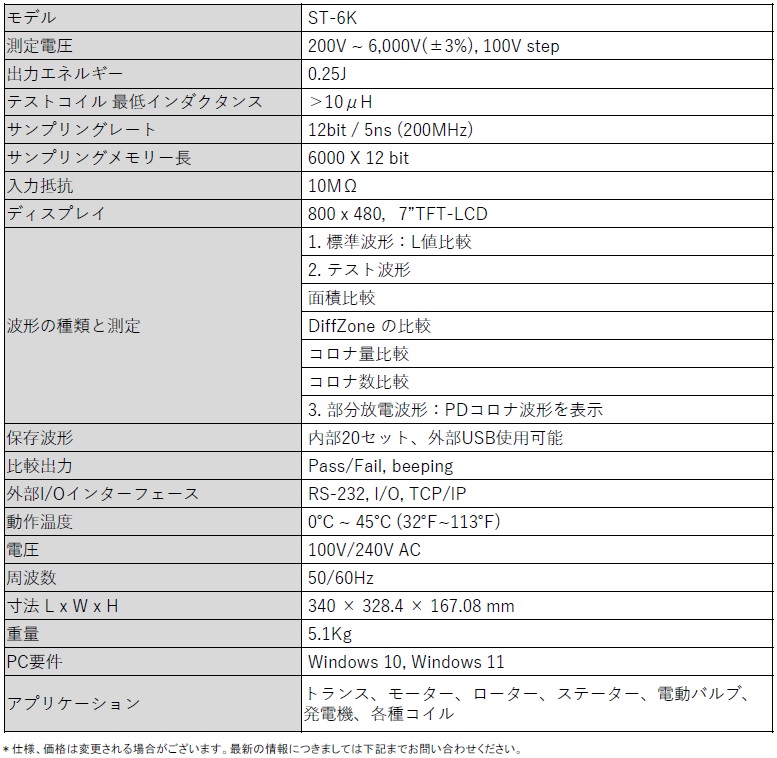

仕様
★モデル「ST-6KB （8bit / 5ns (200MHz)）」もございます。
アプリケーション
・変圧器、モーター、ローター、ステーター、電気バルブ、発電機、およびあらゆる種類のコイルなどの
巻線製品のテスト
・部分放電試験
インパルス巻線試験機 部分放電試験可能！の動画
ST 6K サージテスターの操作
