ダブルリッジホーンアンテナ 18GHz~40GHz (HA-1840GA1-KF)

ウェーブクレスト株式会社|最終更新日:2023/10/17

基本情報

ダブルリッジホーンアンテナ 18GHz~40GHz
  • ダブルリッジホーンアンテナ 18GHz~40GHz
  • ダブルリッジホーンアンテナ 18GHz~40GHz
  • ダブルリッジホーンアンテナ 18GHz~40GHz
  • ダブルリッジホーンアンテナ 18GHz~40GHz

18GHz~40GHz 高性能ホーンアンテナ

●周波数:18GHz~40GHz
●ゲイン: 13 dBi ~ 16 dBi
●長さ×幅×高さ:74×55×38mm
●N.W.: 90g
●-3dB ビーム幅: 水平 28 度 垂直 24 度

型番
HA-1840GA1-KF
価格
お問合せ下さい
発売日
発売中
お問い合わせはこちら

ダブルリッジホーンアンテナ 18GHz~40GHz の特長

【FT-RF社 ダブルリッジホーンアンテナ 製品概要】

ホーンアンテナは先端に向かって大きくなった特徴的なデザイン。通常、ホーン アンテナは 10 ~ 20 dBi の高いアンテナ ゲインを持つ指向性放射パターンを特徴としています。一部のアンテナは、最大 25 dBi の標準ホーン アンテナなど、より高いゲインを持っています。ホーン アンテナは、低い VSWR と広いインピーダンス帯域幅が特徴です。

ダブル リッジド ホーン アンテナは、200 MHz 周波数から 40 GHz までのより高い周波数まで非常に人気があります。最近、このアンテナの使用周波数を 60 GHz まで拡張しました。

このアンテナの動作周波数は、最近 60 GHz に引き上げられました。製品ラインの研究プロセスはまだ進行中ですが、今年中に完了する予定です。新製品の最新の価格と技術情報を入手するには、お問い合わせください。

ダブル リッジ ホーン アンテナは、送信と受信の両方の目的に適しており、次の用途に使用できます。
- アンテナ測定
- 通信システム
- 衛星追跡システム
- レーダー探知システム
- 監視システム
- 電磁適合性試験 (EMC テスト)

推奨アクセサリー
- アンテナ三脚: 簡単かつ迅速に位置を変更できます。インストール後は 100% 安定しています。
- SMA ケーブル: 高品質の特殊な SMA ケーブル


【HA-1840GA1-KF 特徴】

  ●ハイパワー 300W (ピーク) 150W (C.W)
  ●DC ショート雷保護
  ●低VSWR
  ●均一ゲイン
  ●連結パフォーマンスデータベース

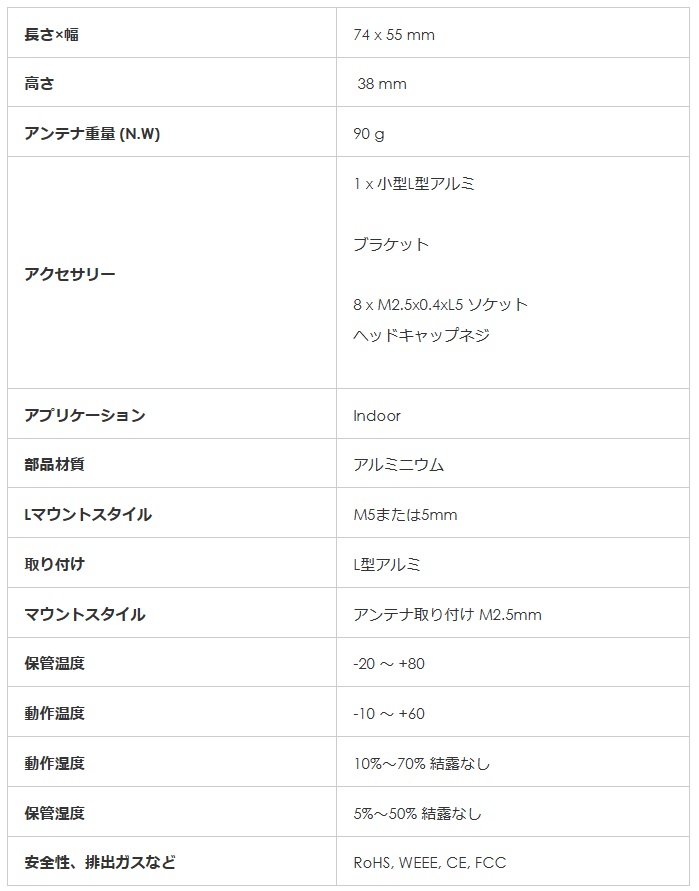

【HA-1840GA1-KF 仕様】






【アプリケーション】

   ●18-40GHz ダブルリッジホーンアンテナ
   ●6061 アルミニウム合金
   ●ステンレススチール 2.92mm-メス


【参考動画】

HA-1840GA1-KF - 18GHz to 40GHz Double-Ridged Broadband Waveguide Horn Antenna - FT-RF (Fei Teng) - YouTube





FT-RF社について
アウトドアアンテナ、軍用アンテナ、ホーンアンテナをメインにラインアップ
FT-RF社 は、軍用アンテナ、RF/EMC/EMI アンテナ、RF マイクロ波アンテナ、およびその他のマイクロ波コンポーネントの製造を専門としており、高品質の製品を生産することに注力している会社です。
