高性能、高い安定性と一貫性のインピーダンスアナライザ
基本精度: 0.05%
オートバランスブリッジ技術
スポット測定、リストスイープ、グラフィックスイープ
ウェーブクレスト株式会社 インピーダンスアナライザ 20Hz～最大10MHz (TH2839 / TH2839A)
インピーダンスアナライザ 20Hz～最大10MHz の特長

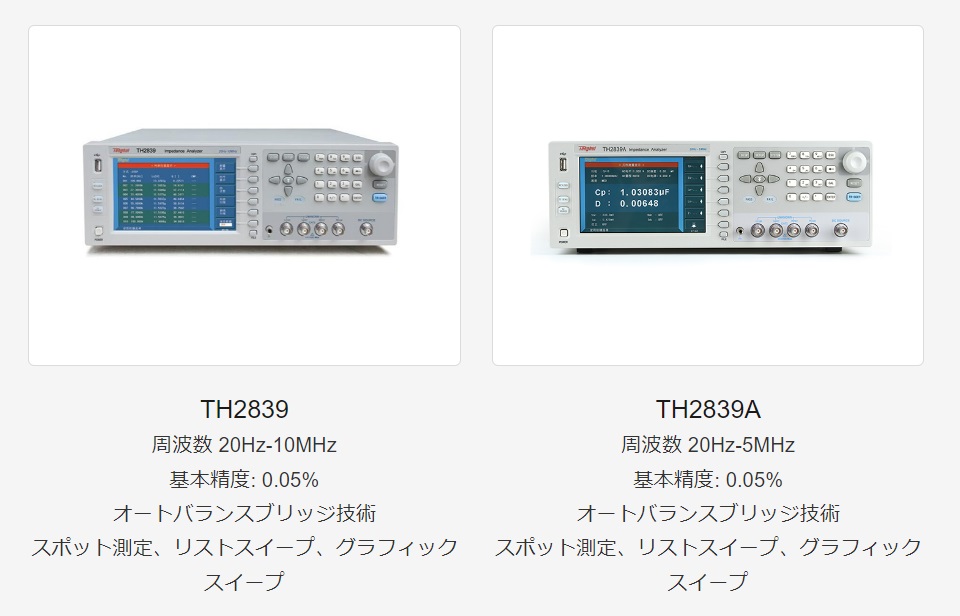

TH2839シリーズ ラインアップ
TH2839シリーズ 主な特徴
■ 高精度：オートバランスブリッジ技術、4端子ペア
■ 高い安定性と一貫性: 最大 15 のテスト範囲
■ 高速：最大7.7ms
■ 高解像度：7インチ、800×600
■ 201点リストスイープ機能
■ マルチパラメータグラフィックスイープ機能
■ バラクタダイオード自動極性機能
■ 10ビン仕分け、仕分け結果音と光でお知らせ
■ 保存容量：内部：設定ファイル40グループ、USB 外部：設定ファイル500グループ、データログファイル、画像ファイル
■ Ls-RDCの同時試験
■ 高い互換性: SCPI コマンドをサポートし、KEYSIGHT E4980A、E4980AL、HP4284A などと互換性があります。
TH2839シリーズ アプリケーション
■ 受動部品：
コンデンサ、インダクタ、磁心、抵抗器、圧電素子、変圧器、チップ部品、ネットワーク部品のインピーダンスパラメータ推定と性能分析
■半導体部品
LEDドライバ集積回路の寄生パラメータのテストと解析
バラクターの C-VDC 機能
トランジスタまたは集積回路の寄生パラメータ解析
■その他の成分
プリント基板、リレー等のインピーダンス評価
スイッチ、ケーブル、バッテリー
■誘電体
プラスチックの誘電率と損失角の評価、
陶磁器および他の材料
■磁性材料
フェライトの透磁率と損失角の評価、
アモルファス体およびその他の磁性材料
■半導体材料
誘電率、電気伝導率、CV
半導体材料の特性
■液晶セル
液晶セルの誘電率・弾性率・CV特性

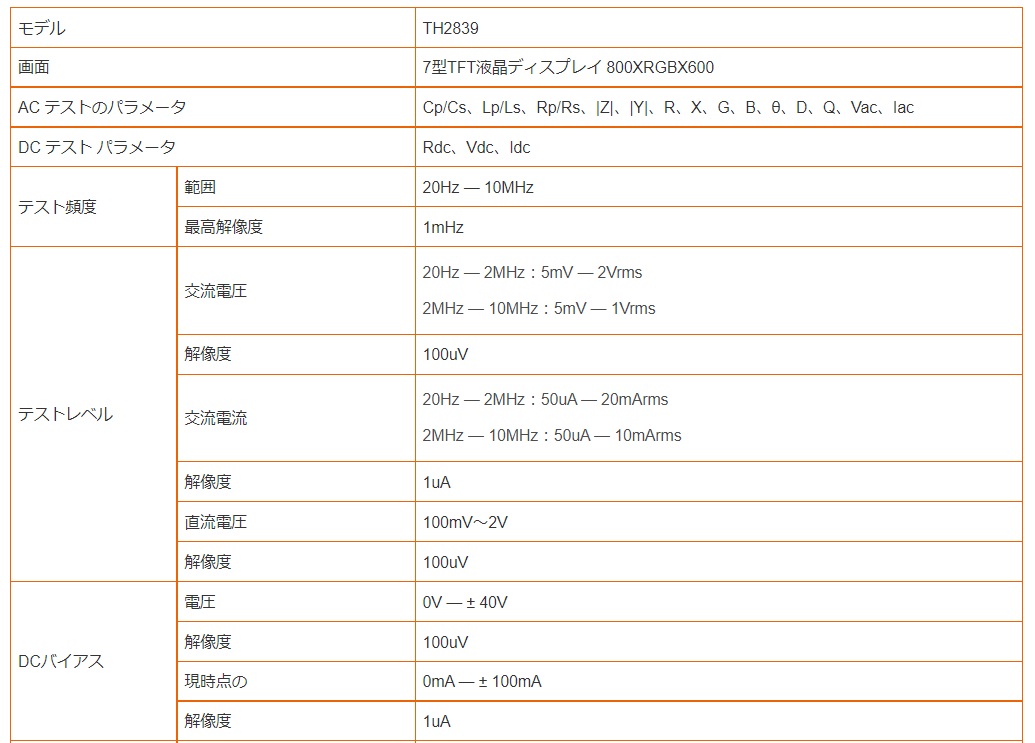

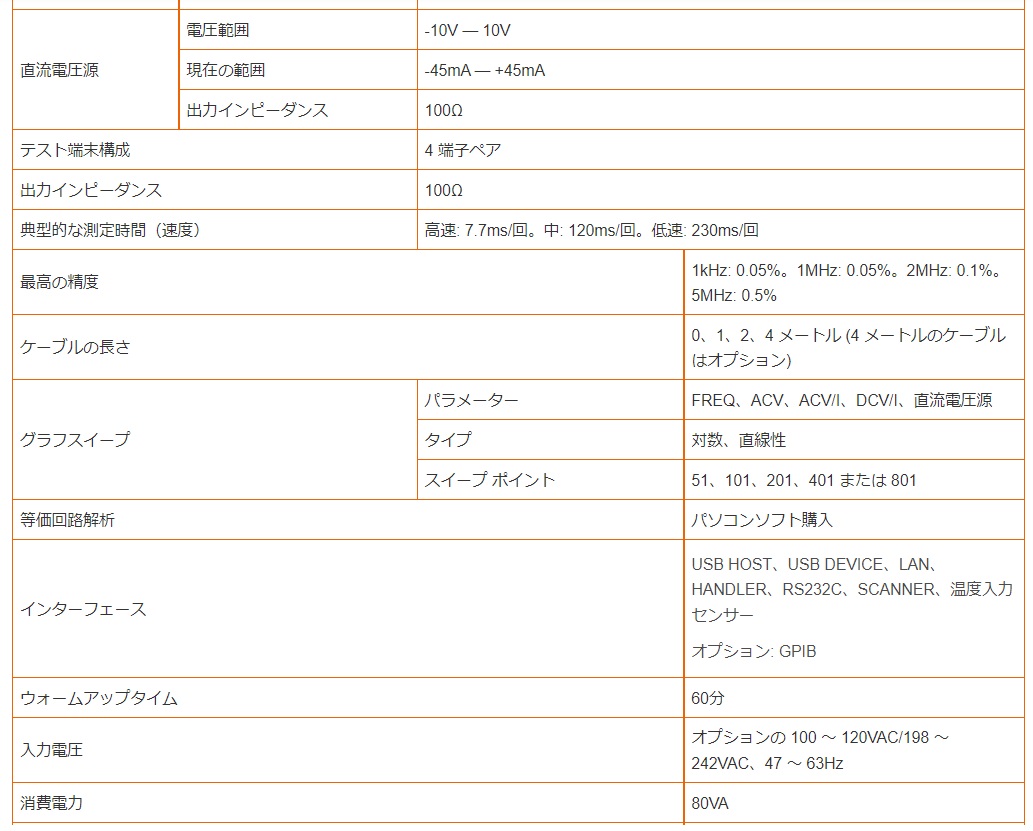

TH2839 仕様
＊サイズ：400 x 132 x 425(WxHxD)mm
＊重量：15kg

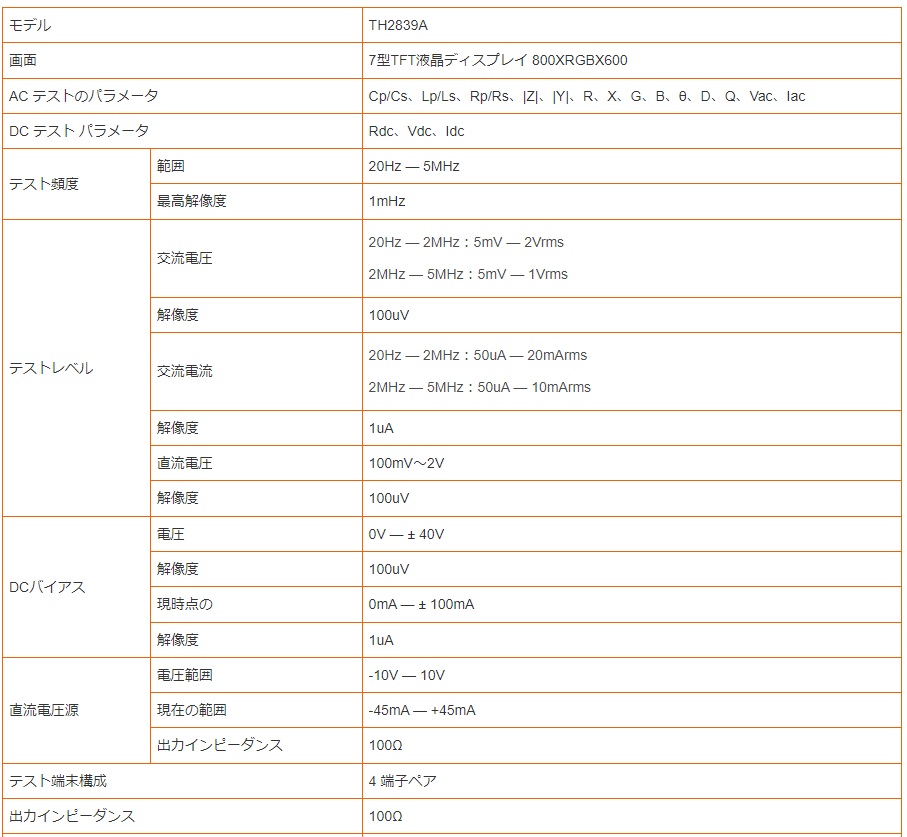

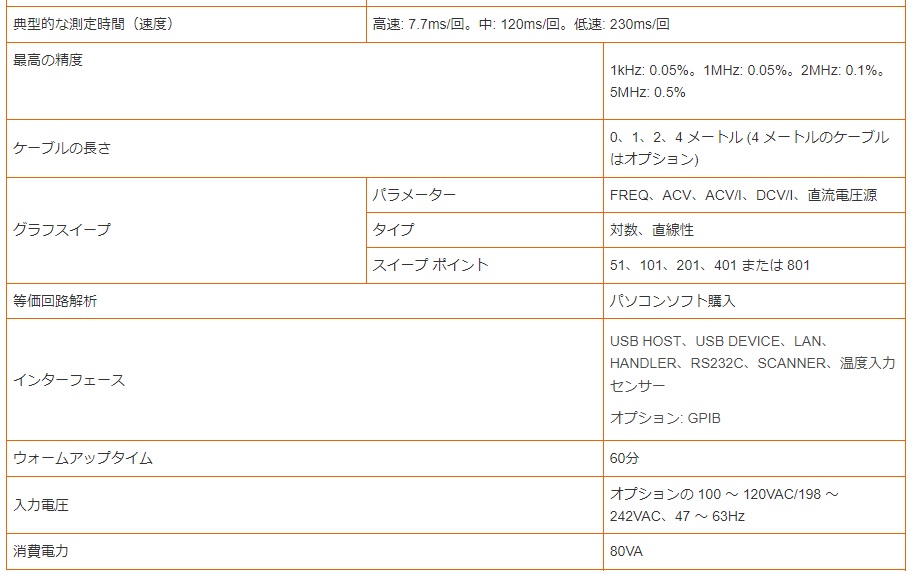

TH2839A 仕様
＊サイズ：400 x 132 x 425(WxHxD)mm
＊重量：15kg

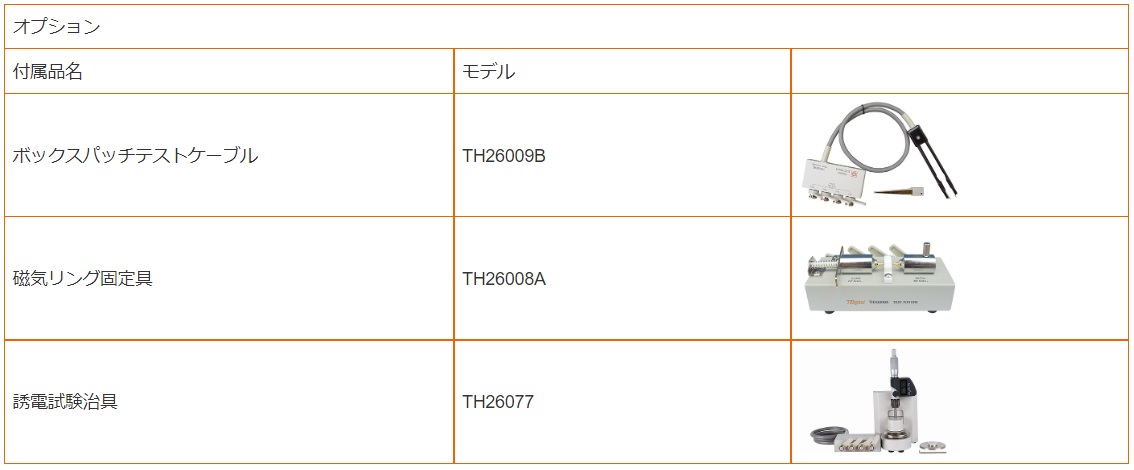

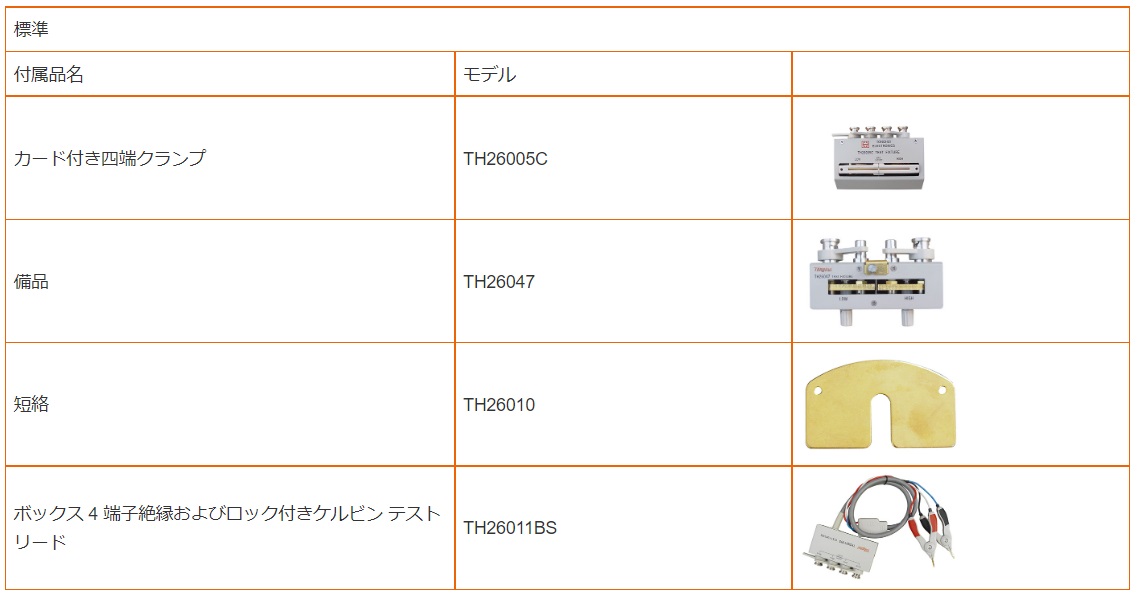

アクセサリー
TH2839シリーズ ラインアップ
TH2839シリーズ 主な特徴
■ 高精度：オートバランスブリッジ技術、4端子ペア
■ 高い安定性と一貫性: 最大 15 のテスト範囲
■ 高速：最大7.7ms
■ 高解像度：7インチ、800×600
■ 201点リストスイープ機能
■ マルチパラメータグラフィックスイープ機能
■ バラクタダイオード自動極性機能
■ 10ビン仕分け、仕分け結果音と光でお知らせ
■ 保存容量：内部：設定ファイル40グループ、USB 外部：設定ファイル500グループ、データログファイル、画像ファイル
■ Ls-RDCの同時試験
■ 高い互換性: SCPI コマンドをサポートし、KEYSIGHT E4980A、E4980AL、HP4284A などと互換性があります。
TH2839シリーズ アプリケーション
■ 受動部品：
コンデンサ、インダクタ、磁心、抵抗器、圧電素子、変圧器、チップ部品、ネットワーク部品のインピーダンスパラメータ推定と性能分析
■半導体部品
LEDドライバ集積回路の寄生パラメータのテストと解析
バラクターの C-VDC 機能
トランジスタまたは集積回路の寄生パラメータ解析
■その他の成分
プリント基板、リレー等のインピーダンス評価
スイッチ、ケーブル、バッテリー
■誘電体
プラスチックの誘電率と損失角の評価、
陶磁器および他の材料
■磁性材料
フェライトの透磁率と損失角の評価、
アモルファス体およびその他の磁性材料
■半導体材料
誘電率、電気伝導率、CV
半導体材料の特性
■液晶セル
液晶セルの誘電率・弾性率・CV特性
TH2839 仕様
＊サイズ：400 x 132 x 425(WxHxD)mm
＊重量：15kg
TH2839A 仕様
＊サイズ：400 x 132 x 425(WxHxD)mm
＊重量：15kg
アクセサリー
