バッテリーシミュレーター　HVバッテリーインピーダンスネットワーク　Schwarzbeckの特長

製品概要

このバッテリー インピーダンス ネットワーク (BNB) の目的は、試験対象のデバイスに電力を供給し、標準のインピーダンスを提供することです。 自動車のテスト用に開発されました。 内部バッテリー抵抗をエミュレートする抵抗が BNB に実装されています。

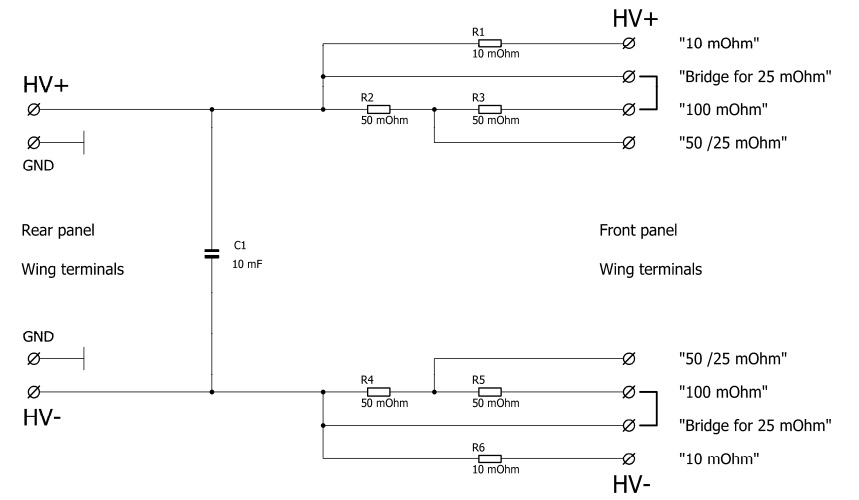

バッテリーはさまざまな内部抵抗によってシミュレートできます。 実装可能な値は 2 x 100 mΩ、2 x 50 mΩ、2 x 25 mΩ、および 2 x 10 mΩ (パスごとに 1 つの抵抗) の 4 つです。



BNB は、「HV-」と「HV+」の 2 つのパスで対称的に構築されています。 内蔵コンデンサには極性の義務はありません。 経路はハウジングから隔離されています。 非常に低い等価直列を持つ箔コンデンサ抵抗（ESR）が使用されています。



フロントパネルのネジ端子「HV-」と「HV+」の間のセルフインダクタンスは約 0.2 µH です。

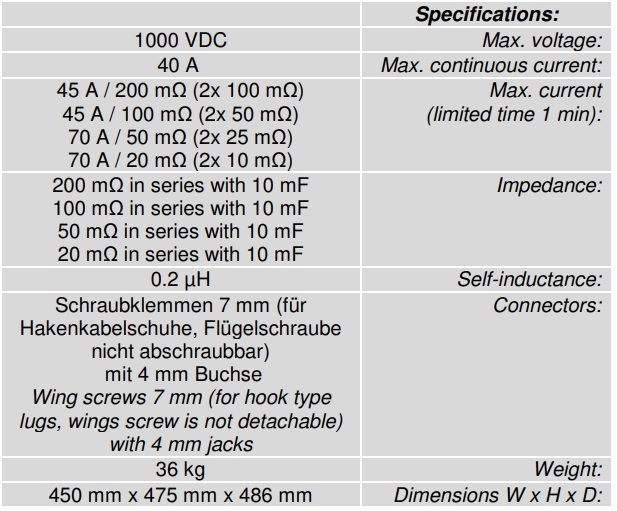

仕様

最大、電圧: 1000 VDC

最大、 連続電流: 40 A



最大、電流：（制限時間1分）

45A / 200mΩ (2x 100mΩ)

45A / 100mΩ (2x 50mΩ)

70A / 50mΩ (2x 25mΩ)

70A / 20mΩ (2x 10mΩ)



インピーダンス:

200mΩと10mFを直列

100mΩと10mFを直列

50mΩと10mFを直列

20mΩと10mFを直列



セルフインダクタンス：0.2μH

コネクタ: 蝶ネジ 7 mm (フックタイプのラグの場合、蝶ネジは取り外しできません) 4mmジャック付き

重量：36kg

寸法 B x H x T: 450 x 475 x 486 mm
