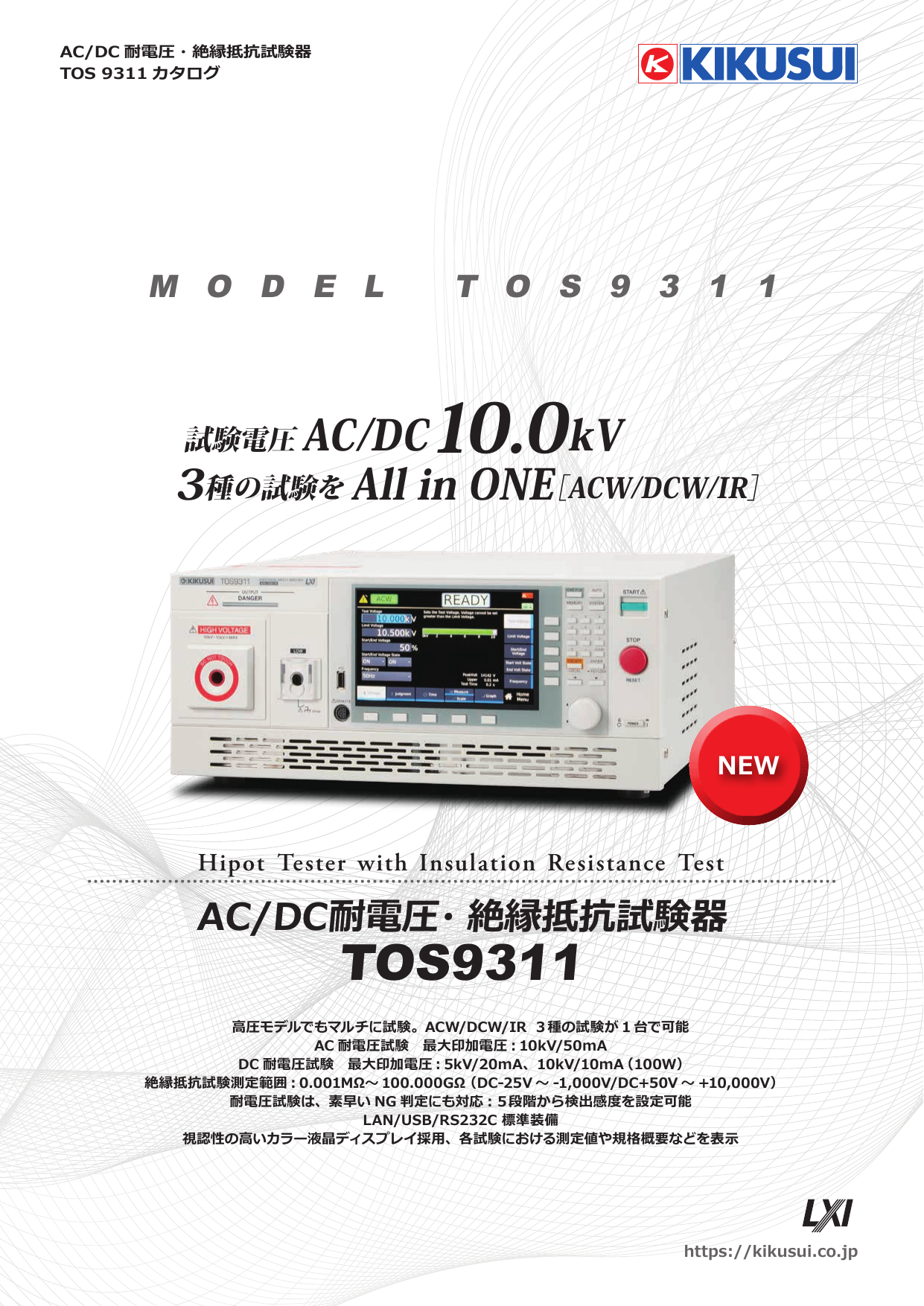

試験電圧 AC/DC10.0kV 3種の試験を All in ONE [ACW/DCW/IR]

TOS9311は、高電圧化が進む電子機器/電子部品に対応した、AC/DC10kVの安全試験ができる、電気安全規格試験マルチアナライザです。AC耐電圧試験・DC耐電圧試験・絶縁抵抗試験の3種の試験が可能で、1台で無駄なく様々な安全試験に対応できます。6.5kV耐圧のSiCパワーデバイスや高電圧インバータ・コンバータ、1500V級のPVパネルなど、高い耐電圧を要求される機器への試験が可能です。

製品名: 安全試験複合機（10kV対応モデル）

型番: TOS9311

価格: 950,000円（税込1,045,000円）

発売日: 発売中

お問い合わせはこちら

安全試験複合機（10kV対応モデル）の特長

高電圧化のご要望にお応えします。ACもDCも10.0kV出力。

高耐圧パワーデバイスや高電圧PVパネルの耐圧試験などに！

● 高圧モデルでもマルチに試験。ACW/DCW/IR 3種の試験が1台で可能
● AC耐電圧試験最大印加電圧：10kV/50mA
● DC耐電圧試験最大印加電圧：5kV/20mA、10kV/10mA(100W)
● 絶縁抵抗試験測定範囲：0.001MΩ~100.000GΩ(DC-25V~-1,000V/DC+50V~+10,000V)
● 耐電圧試験は、素早いNG判定にも対応：5段階から検出感度を設定可能
● LAN/USB/RS232C 標準装備
● 視認性の高いカラー液晶ディスプレイ採用、各試験における測定値や規格概要などを表示

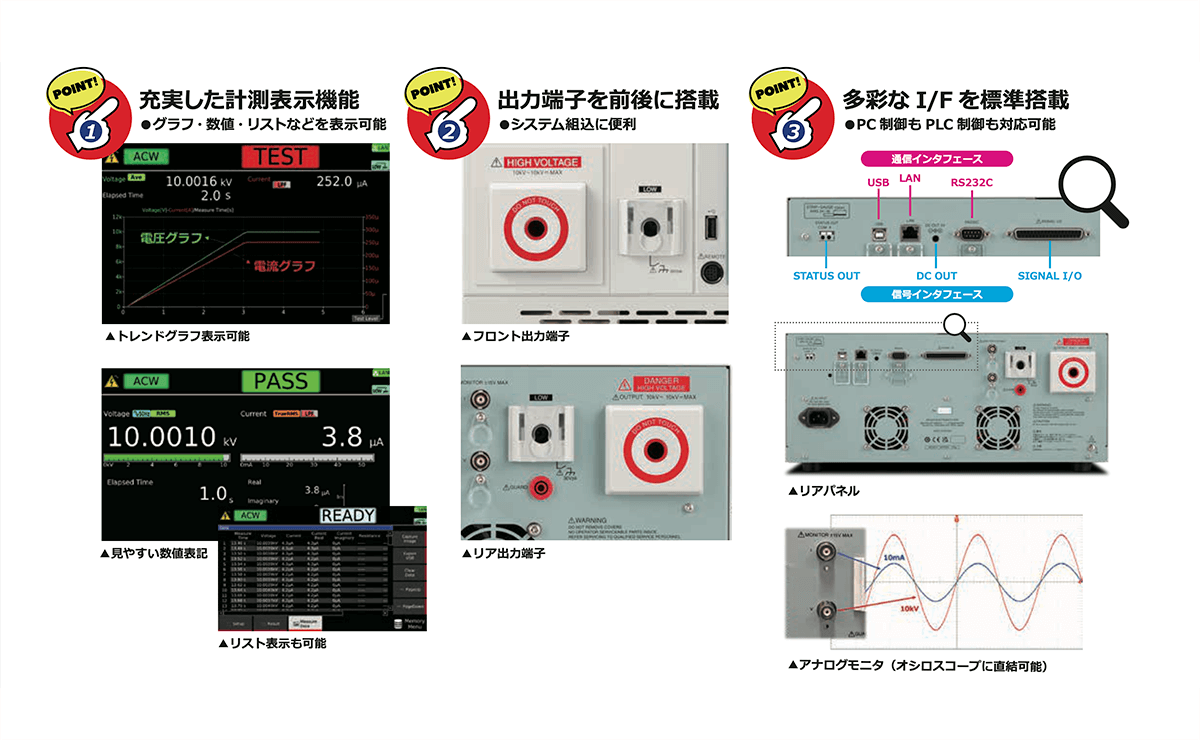

TOS9311はココが違う！3つのポイント

従来機【TOS5101】と比べてレベルUP！

● 安定度　：ACラインの変動に影響を受けず、安定した高電圧を出力。PWMアンプ内蔵。
● 製品機能：電圧の立ち上がり、立ち下がりを任意設定。ライズタイム機能搭載。
● 使い勝手：メモリ機能搭載。試験条件や試験結果を本体に保存可能。
● 基本性能：計測確度が大幅向上(電圧 4 倍・電流 5 倍)

TOS9311 を使用したアプリケーション

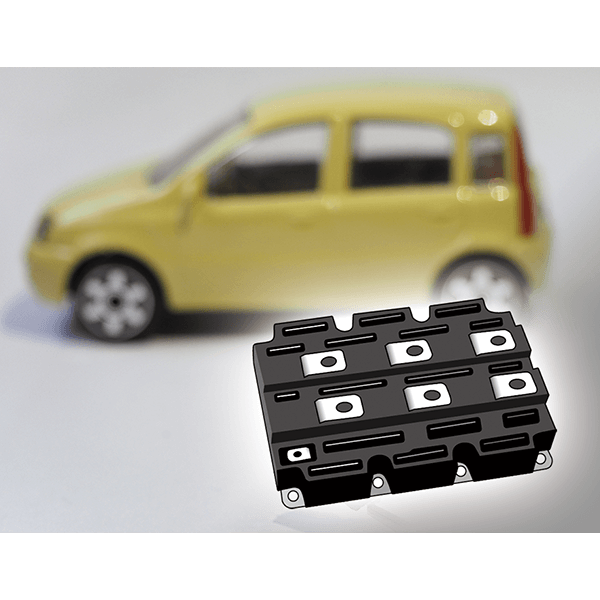

SiC 6500V 耐圧パワーデバイス評価に使える！

パワーデバイス周辺に使用するアイソレーター等のデバイス評価にも最適。
耐電圧試験器の機能を使用し高電圧の V-I 測定にも活用可能！

【半導体】
● 出力電圧を任意に可変
● ライズタイムを自在に設定
● トレンドグラフ表示機能搭載

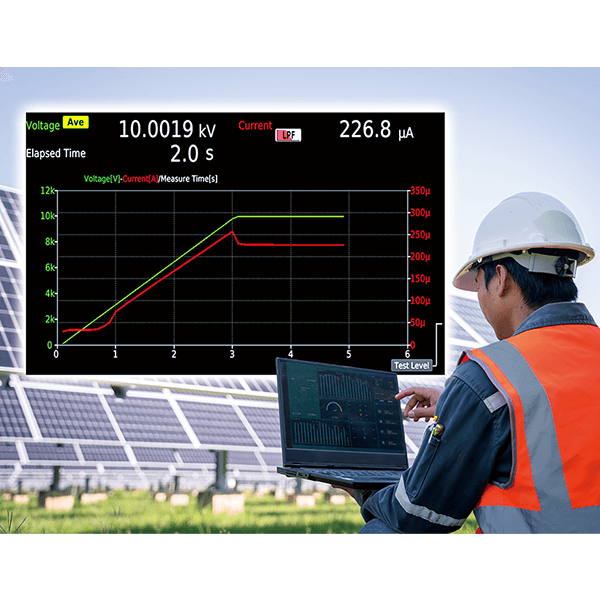

高電圧PVパネル評価に！

ライズタイム機能 + トレンドグラフ表示により試験電圧により電流の変化が一目瞭然！
グラフデータを使用し評価結果の解析にも！

【再生エネルギー】
● 微細な電流計測
● ライズタイムを自在に設定
● トレンドグラフ表示機能搭載

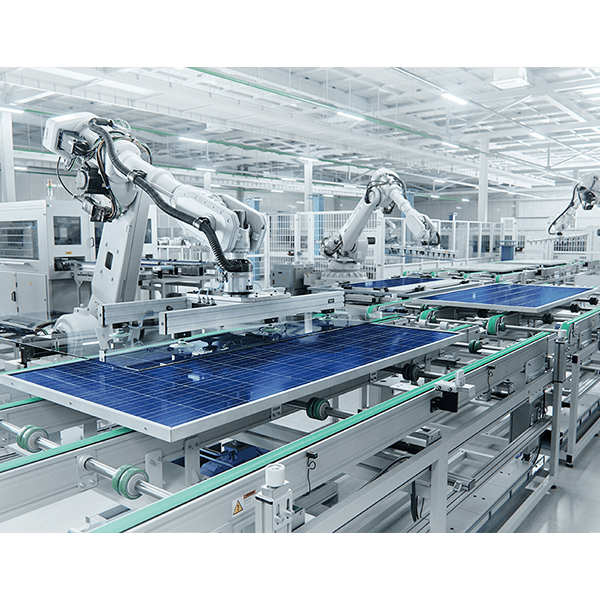

生産ラインの自動化にも採用しやすい！

各種インターフェースを標準搭載。設定も測定値も試験結果も読み出し可能。
また、フロント、リア共に出力端子がありシステムに組み込みやすい。
TOS9311に試験条件を設定しておけば、PLCで試験番号を呼出可能。

【自動化】
● 多彩なインタフェースを標準搭載
● 通信で出力電圧を任意に設定&読出し
● 選んで使える2系統の出力端子
