SGZ 21 バースト ジェネレータは、浮遊するパルス状の妨害波を生成
アセンブリ内で直接、またはテスト対象デバイスのフィールド ソースを介して間接的に、構造部品、ケーブル、シールド、接地接続に部分的に結合できます。
ウェーブクレスト株式会社 バーストジェネレーター (SGZ21)
バーストジェネレーターの特長
製品概要
SGZ 21 バースト ジェネレータは、浮遊するパルス状の妨害波を生成します。出力は対称的かつ電気的に分離されています。SGZ 21 は、アセンブリ内で直接、またはテスト対象デバイスのフィールド ソースを介して間接的に、構造部品、ケーブル、シールド、接地接続に部分的に結合できます。アセンブリからの信号を検出する光入力を備えたパルス レート カウンターが SGZ 21 に統合されています。 アセンブリに取り付けられた S21 センサーによるバースト テスト中、アセンブリからの電気信号は光信号に変換されます。SGZ 21 のパルス レート カウンターは、これらの光信号を検出します。さらに、MS 02 磁場プローブは、アセンブリ上のバースト磁場を測定し、テスト中にそれらを光信号に変換できます。この測定手順は、バースト テスト中または EMC ステップを制御するための測定の前後の信号監視に適しています。 SGZ 21 は、EN 50 081-1/-2 および EN 50 082-1/-2 の規格に準拠しています。 仕様
★『イミュニティ開発システム E1 set 』で販売しております。
製品概要
SGZ 21 バースト ジェネレータは、浮遊するパルス状の妨害波を生成します。出力は対称的かつ電気的に分離されています。SGZ 21 は、アセンブリ内で直接、またはテスト対象デバイスのフィールド ソースを介して間接的に、構造部品、ケーブル、シールド、接地接続に部分的に結合できます。アセンブリからの信号を検出する光入力を備えたパルス レート カウンターが SGZ 21 に統合されています。
アセンブリに取り付けられた S21 センサーによるバースト テスト中、アセンブリからの電気信号は光信号に変換されます。SGZ 21 のパルス レート カウンターは、これらの光信号を検出します。さらに、MS 02 磁場プローブは、アセンブリ上のバースト磁場を測定し、テスト中にそれらを光信号に変換できます。この測定手順は、バースト テスト中または EMC ステップを制御するための測定の前後の信号監視に適しています。 SGZ 21 は、EN 50 081-1/-2 および EN 50 082-1/-2 の規格に準拠しています。

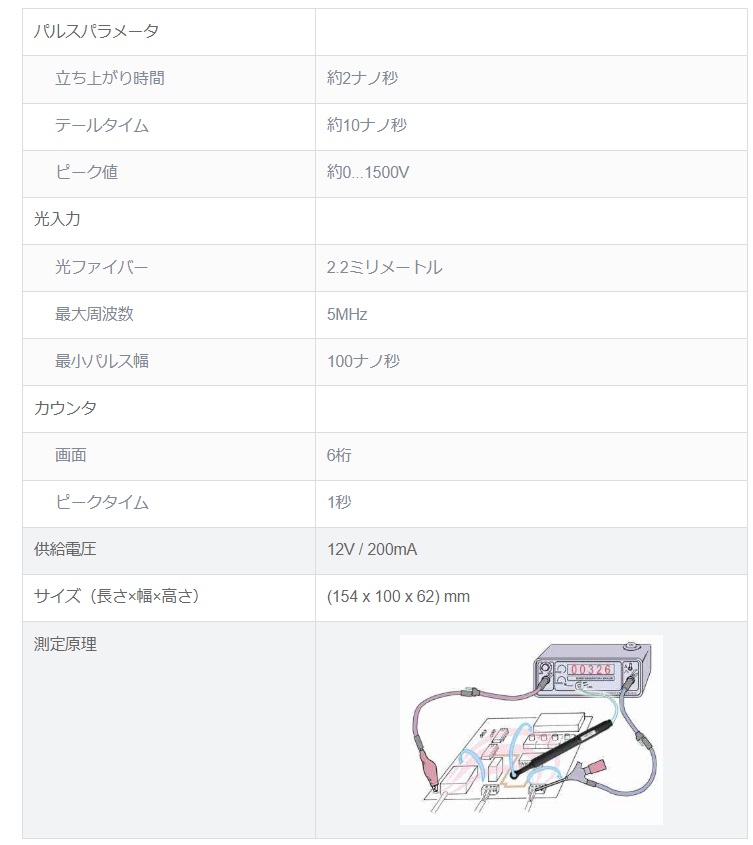

仕様
★『イミュニティ開発システム E1 set 』で販売しております。
バーストジェネレーターの資料ダウンロード
