製品概要

Opto-Box 100 は、電気 CAN または LIN 信号を光信号に変換します。
2つの Opto-Box 100 を使用すると、既存のケーブル接続を分割し、ケーブルの一部を光ファイバー接続に置き換えることが容易になります。
OB 100 を LIN 100 または CAN 100 センサーと組み合わせることで、それぞれの信号接続の非常に高い妨害耐性を実現できます。

納品内容

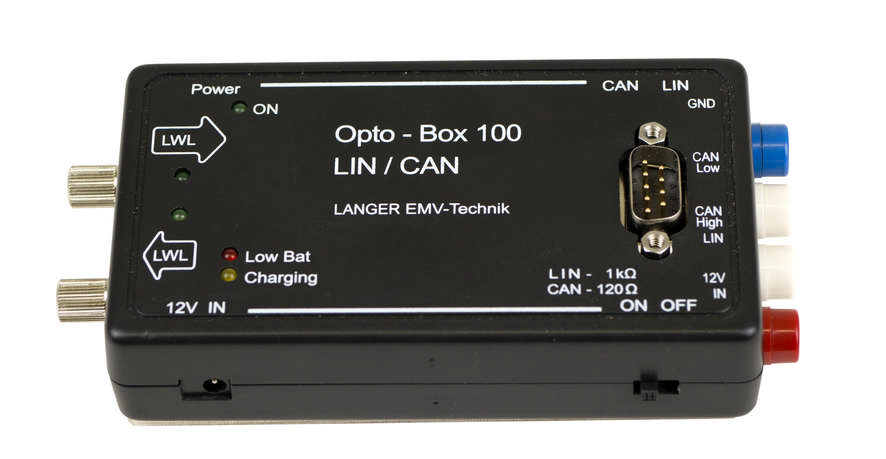

OB100　オプトボックス 100　製品概要

OB 100 Opto Box は、CAN および LIN 規格 (切り替えスイッチ) に従って光信号を送信するために使用されます。光ファイバー ケーブルを介して、光信号が遠隔ステーション (LIN 100 または CAN 100 プローブ ヘッド、または 2 番目の Opto-Box) に送信されます。LIN または CAN 信号は、D-sub コネクタまたは 2 つの実験室ソケットを介して注入または出力できます。OB 100 の電源は、内部バッテリー (4 x R6、交換可能)、同梱の電源ユニット、または 2 つの実験室ソケット (12 V DC) を介して供給されます。

CAN100 光ファイバープローブ 製品概要

CAN 100 光ファイバープローブは、CAN 規格に準拠した無電位信号伝送を可能にします。非常に小型のプローブヘッドはアセンブリに直接取り付けられます。二重プラスチック光ファイバーケーブルによって実現される双方向光伝送パスは、EMC テスト中の信号伝送に適しています。

モジュールは、最大 1 Mbit/s の伝送速度までの高速 CAN をサポートします。伝送速度が低い場合、CAN 信号のエッジの急峻さは調整コントローラで設定できます。120 オームの内部バス終端もオン/オフを切り替えることができます。

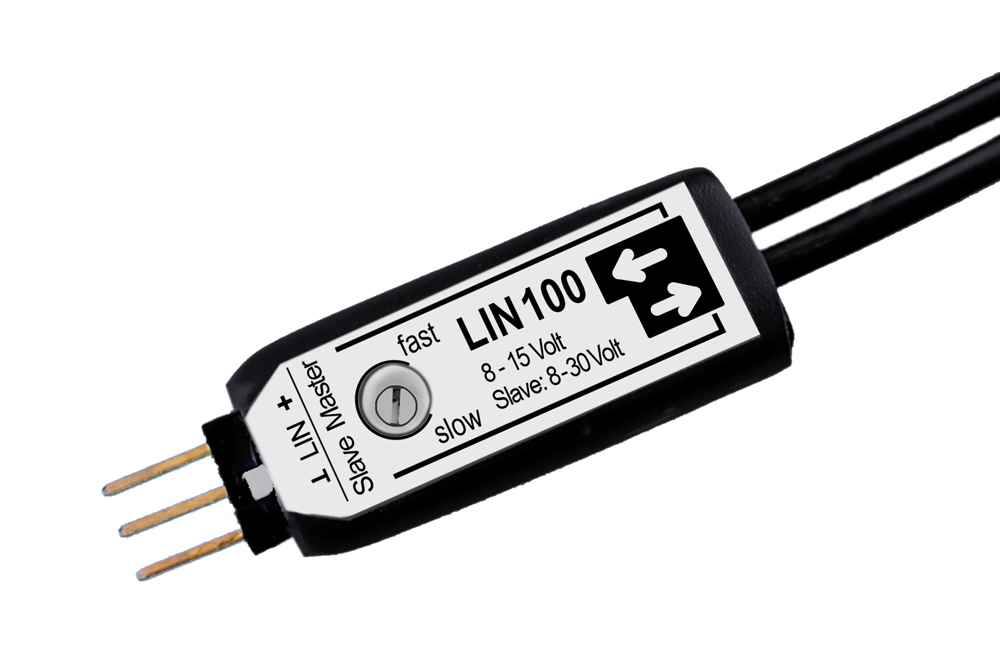

LIN100  光ファイバープローブ  製品概要

LIN 100 光ファイバー フィールド バスは、LIN 規格に準拠した電位フリーの信号伝送を可能にします。非常に小型のプローブ ヘッドがアセンブリ内に直接取り付けられます。二重プラスチック光ファイバー ケーブルによって実現される双方向光伝送パスは、EMC テスト中や大きな電位差がある場合の信号伝送に適しています。

モジュールは、最大 20 kbit/s の伝送速度までの LIN 仕様をサポートします。LIN 信号のエッジの急峻さは、調整コントローラで設定できます。動作中は、内部プルアップ抵抗をマスターとしてオンにすることもできます。

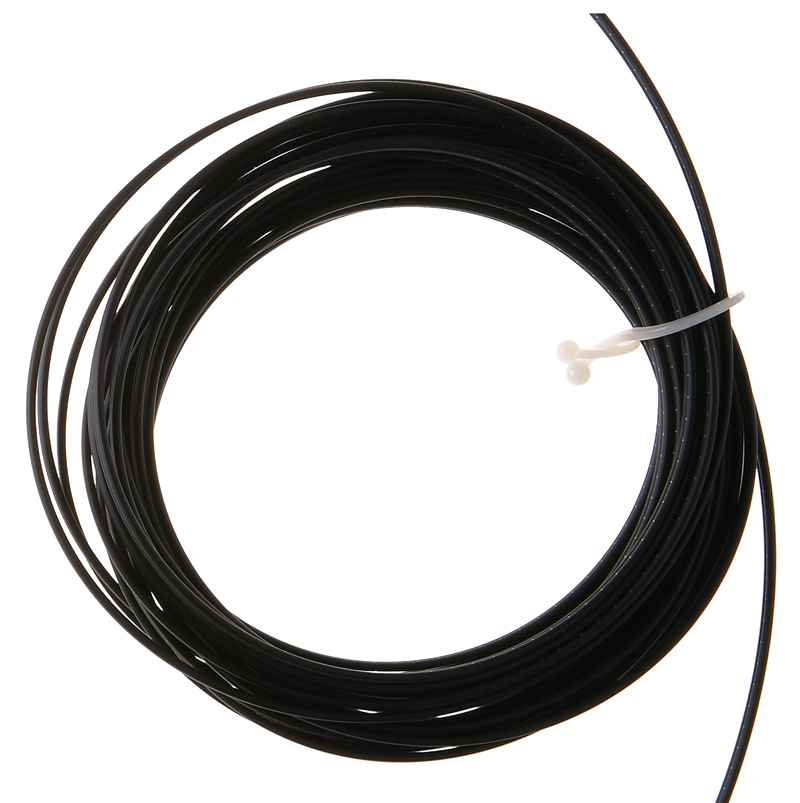

LWL ダブル 10 m　光ファイバ　製品概要

LWL Ø 2.2 mm 10 m は、光信号伝送用の 2 チャネルフレキシブル ファイバー ケーブルです。

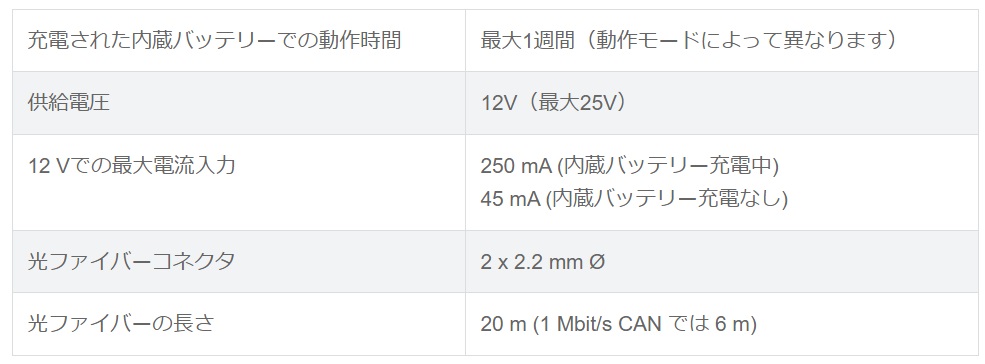

技術的パラメータ
