ポータブルオシロスコープで、4倍の垂直分解能と1/2のノイズ・フロアを実現
高性能モデルで培ってきた低ノイズ・フロントエンドと新開発の14ビットADCにより、微小信号をこれまで以上に正確に捕捉します。これにより、他の高分解能12ビットオシロスコープに比べて垂直分解能が4倍向上しました。妥協のない波形更新速度、フォルト・ハンター、ロングメモリ、マスクテスト、ゾーンタッチトリガーなどの強力な機能を備えたHD3シリーズは、お客様のアプリケーションに最適なオシロスコープです。
キーサイト・テクノロジー株式会社 InfiniiVision HD3シリーズ オシロスコープ (HD304MSO)
InfiniiVision HD3シリーズ オシロスコープの特長

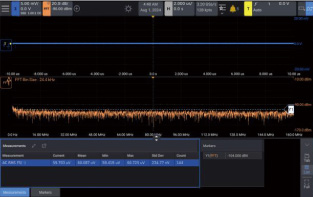

低ノイズフロントエンド.jpg)

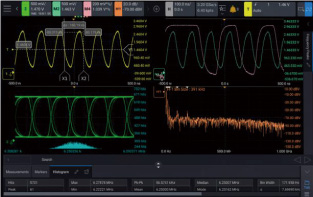

スプリット･グリッド.jpg)

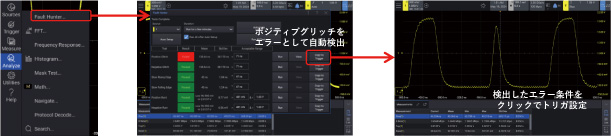

フォルト・ハンター
業界唯一のデジタル・システムのデバッグに最適な自動デバッグツールです。オシロスコープが、信号の特性を自動的に評価し、エラーを検出して保存します。そしてそのエラー条件をそのままトリガ条件としてコピーすることも可能です。テスト時間は数分から2日間まで柔軟に設定できるので、週末にセットすれば、その間に何十億回ものテストを実行しレポートします。
基本仕様 アナログ周波数帯域幅 ・標準：200MHz
・オプション：350MHz、500MHz、1GHz アナログ・チャネル ・2チャネル（HD302MSO）
・4チャネル（HD304MSO） デジタル・チャネル 16チャネル（オプションのMSOケーブルが必要） 垂直分解能 14ビット（高分解能モードでは最大16ビット） メモリ長 ・標準：20Mpt/チャネル
・オプション：50Mpt/チャネル、100Mpt/チャネル 最大サンプリングレート 3.2GSa/チャネル 最大波形更新速度 >1,300,000波形/秒 寸法（幅×高さ×奥行） 33.5cmW×26.2cmH×16.8cmD 重量 5.25kg
標準機能 標準機能 20MHz波形発生器 周波数応答解析 フォルト・ハンター ゾーントリガー セグメントメモリー MSOライセンス マスクテスト ヒストグラム FFTなど
低ノイズフロントエンド | スプリット･グリッド |
フォルト・ハンター
| |
| 基本仕様 | |
| アナログ周波数帯域幅 | ・標準：200MHz ・オプション：350MHz、500MHz、1GHz |
| アナログ・チャネル | ・2チャネル（HD302MSO） ・4チャネル（HD304MSO） |
| デジタル・チャネル | 16チャネル（オプションのMSOケーブルが必要） |
| 垂直分解能 | 14ビット（高分解能モードでは最大16ビット） |
| メモリ長 | ・標準：20Mpt/チャネル ・オプション：50Mpt/チャネル、100Mpt/チャネル |
| 最大サンプリングレート | 3.2GSa/チャネル |
| 最大波形更新速度 | >1,300,000波形/秒 |
| 寸法（幅×高さ×奥行） | 33.5cmW×26.2cmH×16.8cmD |
| 重量 | 5.25kg |
| 標準機能 | |
| 標準機能 | 20MHz波形発生器 |
| 周波数応答解析 | |
| フォルト・ハンター | |
| ゾーントリガー | |
| セグメントメモリー | |
| MSOライセンス | |
| マスクテスト | |
| ヒストグラム | |
| FFTなど | |
