製品概要
SkyRay は、すべてのシステム コンポーネントを小さなランプ ヘッドに統合したコンパクトなプログラム可能な LED フラッド硬化システムです。工場のフロアのどこにでも簡単に取り付けることができ、リモート コントローラー、電源ボックス、リモート クーラーは必要ありません。ヘッドを取り付け、AC 電源コードを接続するだけで、時間指定の露光硬化を開始できます。
長寿命のソリッド ステート LED が、5 x 5 インチの硬化領域を、冷たく均一に分散された高輝度の光で照らします。このシステムには、統合された露光タイマーと調整可能な出力強度が備わっています。フロント パネルの LCD ディスプレイと密閉されたメンブレン タイプのキーパッドにより、硬化操作のプログラミングと監視が簡単に行えます。

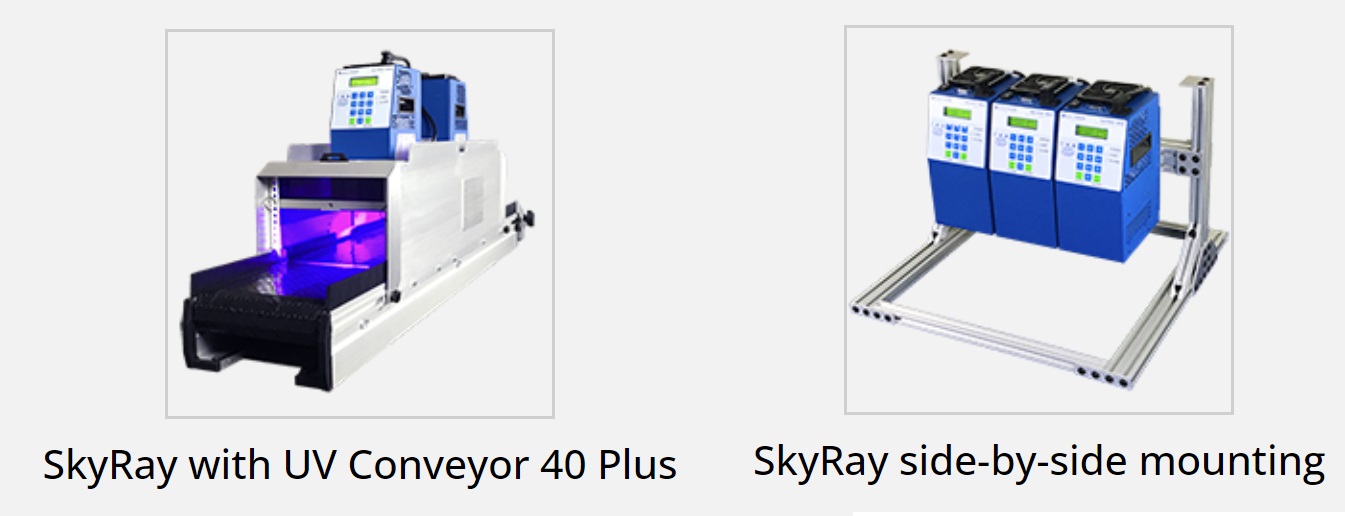

システムの線量とセットアップ パラメータにはパスワード保護が備わっており、機密プロセスや制御設定への不正な変更を防止します。ユニットには、可変速冷却ファンと便利なフラッシュマウント キャリング ハンドルが備わっています。筐体のスリムなデザインにより、複数のユニットを並べて取り付け、より広い硬化領域を露光できます。
システム タイマー
硬化時間は 1～9999 秒のタイマーで制御され、露光が完了すると LED がオフになり、ビープ音が鳴ります。タイマーは、人工老化やその他の長時間露光アプリケーションで使用するために、1～9999 時間モードに切り替えることもできます。露光タイマーは、ユーザーが制御する手動モードに設定することもできます。このモードでは、ディスプレイ上の露光時間の増加が硬化の経過時間を示します。
ランプ強度制御
システムには、ユーザーが調整可能な 10～100% の強度レベルがあります。この機能により、敏感な材料に適した硬化強度を柔軟に選択できます。
ステータス インジケーターとアラーム
フロント パネルには、AC 電源オン/ドア オープン、ランプ LED オン、システム アラームの 3 つの LED があります。SkyRay は、すべての内部サブシステムと環境条件も監視し、システム ステータス、内部温度レベル、アラーム条件を LCD ディスプレイに表示します。
外部ロジック信号インターフェース
ユニットの上部パネルにある 15 ピン D-sub コネクタで利用できる分離されたロジック信号を使用して、システムをリモートで監視および制御できます。デジタル ロジック機能により、マシン コントローラまたは PLC との直接インターフェースを必要とするアプリケーションで SkyRay を高速に制御できます。制御信号には、LED のオン/オフ、0～10V の LED 輝度、および LED を無効にする安全インターロックが含まれます。監視信号には、LED の点灯、チャンバーの温度、およびシステム アラームが含まれます。
PC シリアル ポート経由のリモート制御

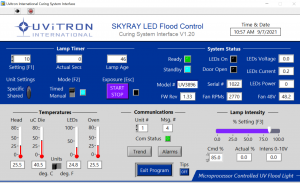

システムは、USB または RS485 シリアル ポート経由でリモート制御することもできます。Windows™ 互換のグラフィカル インターフェース プログラムを使用すると、すべてのシステム機能を実行でき、RS485 を使用すると、複数のユニットをネットワーク化できます。
ランプ電力調整
システムのスイッチ モード電源は、AC ライン入力または LED 電圧の変動に関係なく、一定のランプ電力を維持し、一貫した繰り返し可能な硬化時間を実現します。
ユニバーサルな広範囲 AC ライン入力
自動範囲 100～240VAC 50/60Hz 力率補正 AC 入力により、配線の変更や電圧選択の切り替えが不要で、SkyRay をどの国でも簡単に使用できます。
強制空冷
取り外し可能なフィルターを備えたバッフル付き可変速ファン冷却システムにより、すべてのコンポーネントに適切に冷却空気が送られ、高いシステム信頼性が確保されます。
アクセサリ & オプション
フットペダル制御:
ハンズフリー操作が必要な用途向けに、オプションの露出制御フットペダルが用意されています。ペダルは、システムの露出タイマーと組み合わせて使用することも、ペダルが押されている間ランプ LED が点灯し続ける手動モードで使用することもできます。
オプションの LED スペクトル:
SkyRay は、365nm、385nm、395nm、405nm の LED で利用可能で、すべてのメーカーのさまざまなタイプの接着剤やコーティングとの互換性を確保します。
仕様
システムタイプ： LED フラッド硬化システム
ランプ電力： 800W
入力電圧： 100～120 / 200～240 VAC ±10% (自動範囲)
入力電流 (最大)： 13.0/6.5 アンペア
硬化エリア： 5 x 5 インチ（約12.7 x 12.7cm）
重量： 11.25 ポンド（約5.10kg）

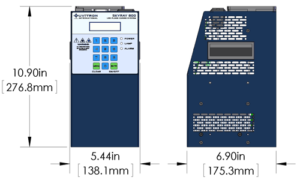

サイズ (長さ x 幅 x 高さ)： 6.90 x 5.44 x 10.90 インチ（約17.53 x 13.82 x 27.69cm）
主な特徴
・硬化エリア: 5 x 5 インチ
・強度: 1 インチの距離で最大 2,200 mW/cm2
・4 種類のスペクトル タイプで利用可能なクール出力の長寿命 UV LED
・時間と強度のマイクロプロセッサ制御 / PC または PLC によるリモート制御とレポート
・統合型 UV LED ランプ ヘッド、電源、コントローラー
・オプションのシールド付きベンチトップ硬化チャンバー
ラインアップ
部品番号 波長 [nm] 強度 @ 1"[mW/cm2] 詳細
UV03805
波長 [nm]：365
強度 @ 1"[mW/cm2：1200
詳細：SkyRay 800、365 nm UV LED 付き、UV/IR 保護メガネ、電源コード、マニュアルを含む
UV3153
波長 [nm]：385
強度 @ 1"[mW/cm2：1200
詳細：SkyRay 800、385 nm UV LED 付き、UV/IR 保護メガネ、電源コード、マニュアルを含む
UV3937
波長 [nm]：395
強度 @ 1"[mW/cm2：1400
詳細：SkyRay 800、395 nm UV LED 付き、UV/IR 保護メガネ、電源コード、マニュアルを含む
UV3896
波長 [nm]：405
強度 @ 1"[mW/cm2：1500
詳細：SkyRay 800、405 nm UV LED 付き、UV/IR 保護メガネ、電源コード、マニュアルを含む

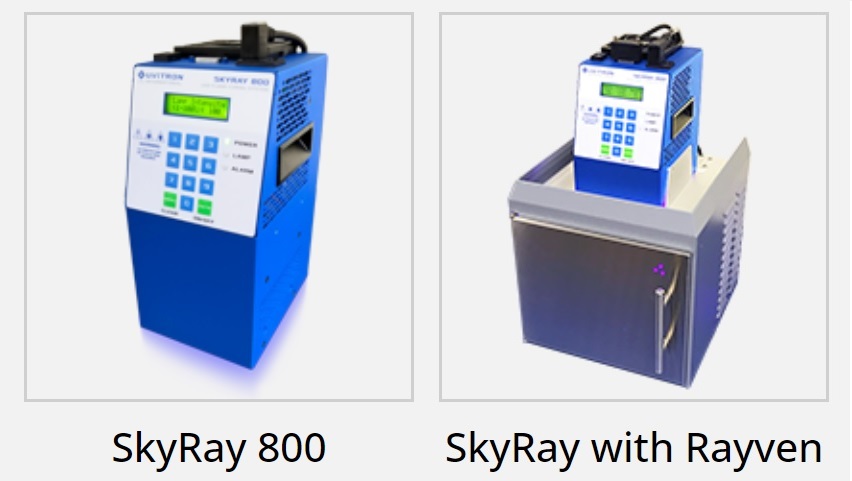

★IntelliRay、SunRay、SkyRay硬化システム用の 遮光UV硬化ステーション：Rayven もあります。
