【ニレコ】二次電池電極シート検査装置

二次電池電極シートの不良製品流出を防ぎ、高い歩留まり率を達成します！

電極シートの間欠塗工品や、ストライプ塗工品に対して、独自のアーキテクチュアにより塗工部欠点と未塗工部欠点を同時に１台の超高速ラインセンサーで検査を行います。さらに、塗工部および未塗工部のパターン寸法計測（塗工エッジの立ち上がり、整列度合い、レジスター長など）も同時に実現する、高機能・高速かつ高精度外観検査装置です。

製品名: 【ニレコ】二次電池電極シート検査装置

型番: e-FlexEye-RB

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

【ニレコ】二次電池電極シート検査装置の特長

特長

ニレコの画像処理解析技術が二次電池電極シートの欠陥流出を防ぐ！

　●間欠塗工、ストライプ塗工、間欠＋ストライプ塗工に対応

　●塗工部・未塗工部境界付近の欠点も検出可能

　●塗工部・未塗工部の各部寸法測定が可能

　●塗工部・未塗工部境界で湾曲、表裏塗工ずれを監視可能

　●独自方式により1台のカメラで塗工部と未塗工部の検査が可能

　●2048画素～8192画素まで超高速ラインセンサーカメラを搭載可能

　●高輝度LED照明を搭載（自社製）

構成機器、基本性能など

・カメラ

　　走行する機材の幅方向（TD）に対して精細な分解能で表現します。
　　最速2048画素、4096画素、8192画素、160MHz　10ビットラインセンサー

・測長エンコーダ

　　走行する機材の流れ方向（MD）に対して精細な計測規準を出力します。

・照明装置

　　LED、伝送ロッド、ラインファイバー、蛍光灯など

・欠点例

　　未塗工部…筋、折れ曲がれ、打痕
　　塗工部…凹み、しみ、傷、筋、金属光沢異物、ピンホール

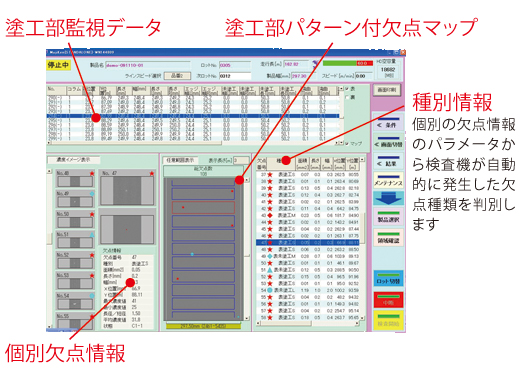

・基本機能

　　10ビット階調入力回路、自動輝度補正回路、自動むら補正回路、
　　スポット&ストリーク欠点検出回路、2次元フィルタリング、高速連結マージ、

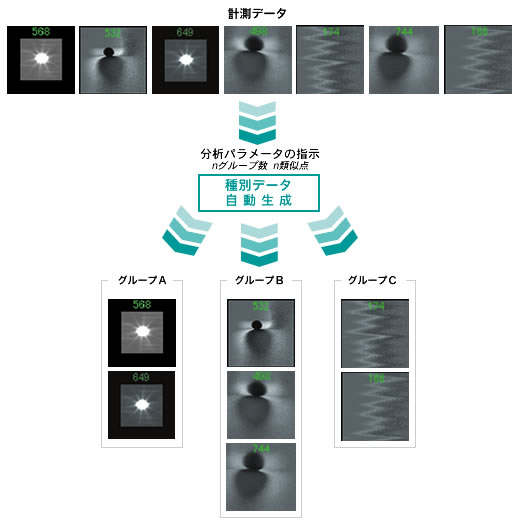

　　自動エッジ検出、欠点自動種別、再種別化、密度マップ

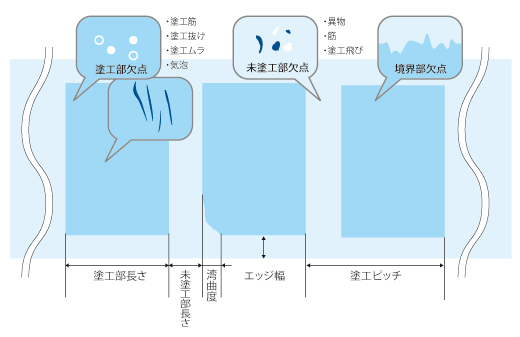

・パターン計測機能

　　間欠塗工幅、間欠エッジ幅、間欠未塗工幅、ストライプ塗工幅、ストライプエッジ幅、
　　ストライプ未塗工幅、塗工部長さ、未塗工部長さ、湾曲度、表裏ずれ

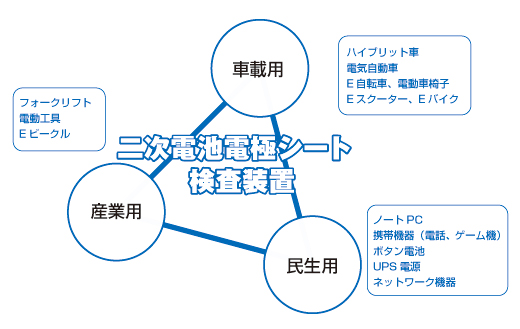

用途

・各種製造ラインに対応

電極材シート検査機能

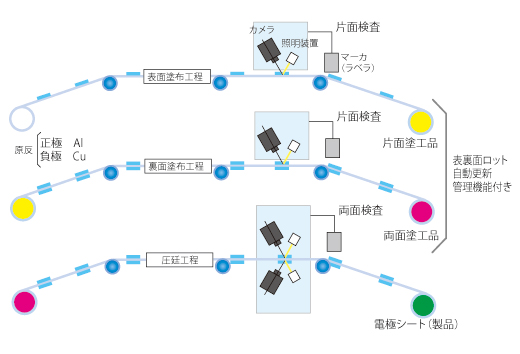

●塗工部および未塗工部検査・表裏同時検査

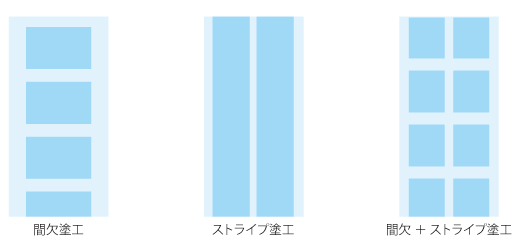

●対応可能な電極塗工パターン

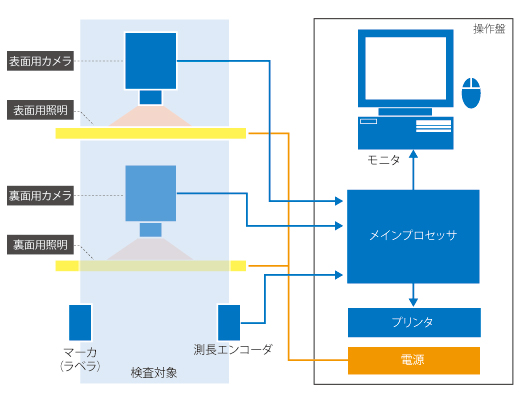

システム構成

●カメラは塗工部、未塗工部共用となっており、シンプルなシステムを実現しました。

検査分解能

流れ方向分解能	2048画素 160MHz	4096画素 160MHz	8192画素 160MHz
速度　25m/min	20μm/画素	25μm/画素	50μm/画素
速度　50m/min	35μm/画素	50μm/画素	100μm/画素
速度　100m/min	75μm/画素	100μm/画素	200μm/画素

幅方向分解能カメラ1ch時	2048画素 160MHz	4096画素 160MHz	8192画素 160MHz
検査幅　600mm	300μm/画素	150μm/画素	75μm/画素
検査幅　800mm	400μm/画素	200μm/画素	100μm/画素
検査幅　1000mm	500μm/画素	250μm/画素	130μm/画素
検査幅　1300mm	600μm/画素	330μm/画素	170μm/画素
