デジタルストレージオシロスコープ

ロジックアナライザモジュールを組み込むとDSOが簡単にMSOに!! アナログ波形とデジタル波形を同時に観測ができます。

最高2GS/ｓと独自開発のVPO技術による80,000波形/秒の高速波形更新。

製品名: デジタルストレージオシロスコープ

型番: GDS-2000Aシリーズ

価格: 180,000円（税別）～

発売日: 発売中

お問い合わせはこちら

デジタルストレージオシロスコープの特長

GDS-2000Aシリーズ一覧

４チャンネルモデル
モデル	GDS-2304A	GDS-2204A	GDS-2104A	GDS-2074A
周波数	300MHz	200MHz	100MHz	70MHz
価格（税別）	販売終了	￥330,000	￥288,000	￥260,000

２チャンネルモデル
モデル	GDS-2302A	GDS-2202A	GDS-2102A	GDS-2072A
周波数	300MHz	200MHz	100MHz	70MHz
価格（税別）	販売終了	￥280,000	￥210,000	￥180,000

特徴：

入力：4チャンネル/ 2チャンネル+外部トリガ入力または4チャンネル+外部トリガ入力
独自のVPOテクノロジーにより80,000波形/秒の高速更新レートを実現
最高サンプルレート：2GS/s（ハーフチャンネル時）
垂直分解能：8bit
最大メモリ長：2Mポイント（ハーフチャンネル時）、1Mポイント（各チャンネル）
アナログ波形とデジタル波形を同時表示しても見やすい大型8インチ、高解像度（800ｘ600） TFTカラー液晶搭載
垂直感度： 1mV/DIV～10V/div（1-2-5ステップ）
時間軸レンジ：1ns～100s/div
豊富なトリガ：エッジ、パルス、ビデオ、ラント、Rise&Fall、ALT、外部トリガ、バス（*）、ロジック（*）
波形サーチとマーカ機能：トリガ条件に似た設定条件で波形にマーカを設定可能。イベントを簡単にサーチ可能
セグメントメモリ機能：メモリを最大2,048に分割し、トリガ毎に波形を記録。記録したい波形のみを効率よく観測できます。
MSO機能：オプションの8chまたは16chロジックアナライザモジュール組込み時
自動測定：36項目。画面に最大8項目まで同時表示可能。
FFTと波形演算機能：四則演算（＋、－、÷、×）、FFT（ｄBVｒｍｓ、リニアｒｍｓ、FFTズーム）、拡張演算（微分、積分、ルート）
デジタルフィルタ機能：通常の帯域制限フィルタのほかにデジタルフィルタを搭載
ズームウィンドウとスムーススクロール：最大2Mメモリの波形を拡大してスムーズにスクロール表示
豊富なインターフェース：USBホスト/デバイスポート、RS-232C、LAN/VGA（オプション）、GP-IB（オプション）、GoNoGo判定出力
大型8インチSVGA液晶搭載
USBフラッシュメモリ：画像（BMP、PNG）、波形データ（CSV、Lsf）*3、パネル設定 (SET)
LaｂVIEWドライバ、PC用ソフトウェア”Freewave3"
寸法・質量：380(W) x 220(H) x 145(D)、約 4.2kg
付属品：取扱説明書、電源コード、プローブｘCH数分

オプションモジュール

モジュール名	型式	価格（税別）

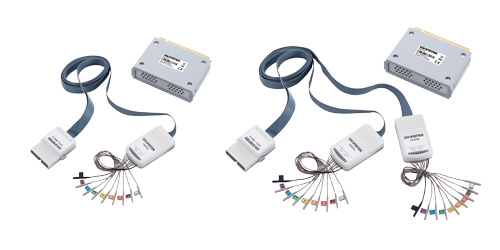

8チャンネルロジックアナライザ	DS2-08LA	￥104,800
16チャンネルロジックアナライザ	DS2-16LA	￥152,400
LAN/VGA	DS2-LAN	￥52,400
GP-IB	DS2-GPIB	￥72,800
DDS方式　5MHzファンクションジェネレータ	DS2-FGN	￥45,600
