装置の通風抵抗（風の流れにくさ）や動作風量を測定することで、最適なファンを選定するツールです。
測定の結果を熱設計などのシミュレーションに使用することで、装置に最適なファンをかんたん、かつ的確に選定できます。また、約6kg と小型で持ち運びができ、測定のために大型の装置を移動させる必要がありません。
山洋電気株式会社 SanAce エアフローテスター (9AT2560S/A/C)
SanAce エアフローテスターの特長
特長
装置に最適なファンの選定ができる
測定の結果を熱設計などのシミュレーションに使用することで，装置に最適なファンをかんたん，かつ的確に選定できます。
小型，軽量
約6kg と小型で持ち運びができ，測定のために大型の装置を移動させる必要がありません。
機能
・システムインピーダンス測定 通風抵抗※1 を測定できます。
・動作風量測定 装置にファンを実装したときの，装置内を流れる風量を測定できます。
・風量- 静圧特性の測定 風量- 静圧特性※2 を測定できます。
※1 装置内部の風の流れにくさ。
※2 ファンの特性を表すのに用いられる，風量と静圧の関係を表した特性のこと。
仕様
型番
9AT2560S-0001 9AT2560A-0001 9AT2560C-0001 単位系 風量
m3/min CFM CFM 静圧
Pa inchH2O Pa 測定範囲 風量
0.20 ～ 8.00m3/min 7 ～ 282CFM 7 ～ 282CFM 静圧
0 ～ 1,000Pa 0 ～ 4.01inchH2O 0 ～ 1,000Pa 測定精度 風量
各ノズルでの測定可能最大風量の±7% 静圧 200Pa 未満の測定結果に対して±10Pa（0.04inchH2O）， 200Pa 以上の測定結果に対して±50Pa（0.20inchH2O） 使用・保存
環境 周囲
温度
0 ～ 40℃ 湿度
20 ～ 85%RH（結露なきこと） 表示機能
データNo.，測定値（風量・静圧※），測定状態，選択ノズルNo.，選択モード 通信機能
デジタル出力：専用USB 通信ケーブル使用 電源 入力
電圧
AC100 ～ 240V，50/60Hz 消費
電力
260VA max. AC 電源ケーブル
日本，北米向け仕様（平行 2 極＋アース），入力電圧 AC100/120V，50/60Hz 外形寸法
600（W）× 250（H）× 250（D）mm 質量
本体：約6kg，接続ダクト（ボードホルダー込み）：約1.5kg 付属品
測定用ノズルセット， 樹脂取付板（5 枚），接続ダクト， AC 電源ケーブル（2.5m），
専用USB 通信ケーブル，取扱説明書・クイックスタートガイド， データ表示ソフトウェア
※：静圧は標準大気圧換算（20℃，1013hPa）。
使用例

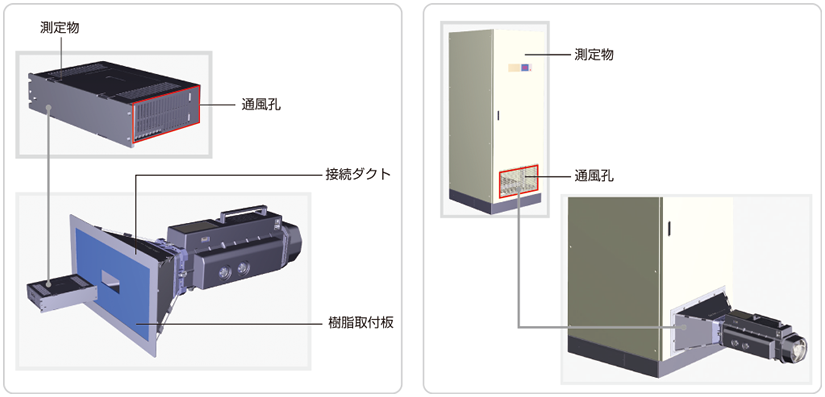

接続ダクトを装置の通風孔の形にあわせ，密着させて取り付け，測定します。
データ表示ソフトウェア(付属品)
測定したデータは，PC 上で表示・保存できます。
表示例 風量 - 静圧特性は，カタログデータを元に表示しています。
特長
装置に最適なファンの選定ができる
測定の結果を熱設計などのシミュレーションに使用することで，装置に最適なファンをかんたん，かつ的確に選定できます。
小型，軽量
約6kg と小型で持ち運びができ，測定のために大型の装置を移動させる必要がありません。
機能
・システムインピーダンス測定 通風抵抗※1 を測定できます。
・動作風量測定 装置にファンを実装したときの，装置内を流れる風量を測定できます。
・風量- 静圧特性の測定 風量- 静圧特性※2 を測定できます。
※1 装置内部の風の流れにくさ。
※2 ファンの特性を表すのに用いられる，風量と静圧の関係を表した特性のこと。
仕様
型番 | 9AT2560S-0001 | 9AT2560A-0001 | 9AT2560C-0001 | |
|---|---|---|---|---|
| 単位系 | 風量 | m3/min | CFM | CFM |
静圧 | Pa | inchH2O | Pa | |
| 測定範囲 | 風量 | 0.20 ～ 8.00m3/min | 7 ～ 282CFM | 7 ～ 282CFM |
静圧 | 0 ～ 1,000Pa | 0 ～ 4.01inchH2O | 0 ～ 1,000Pa | |
| 測定精度 | 風量 | 各ノズルでの測定可能最大風量の±7% | ||
| 静圧 | 200Pa 未満の測定結果に対して±10Pa（0.04inchH2O）， 200Pa 以上の測定結果に対して±50Pa（0.20inchH2O） | |||
| 使用・保存 環境 | 周囲 | 0 ～ 40℃ | ||
湿度 | 20 ～ 85%RH（結露なきこと） | |||
表示機能 | データNo.，測定値（風量・静圧※），測定状態，選択ノズルNo.，選択モード | |||
通信機能 | デジタル出力：専用USB 通信ケーブル使用 | |||
| 電源 | 入力 | AC100 ～ 240V，50/60Hz | ||
消費 | 260VA max. | |||
AC 電源ケーブル | 日本，北米向け仕様（平行 2 極＋アース），入力電圧 AC100/120V，50/60Hz | |||
外形寸法 | 600（W）× 250（H）× 250（D）mm | |||
質量 | 本体：約6kg，接続ダクト（ボードホルダー込み）：約1.5kg | |||
付属品 | 測定用ノズルセット， 樹脂取付板（5 枚），接続ダクト， AC 電源ケーブル（2.5m）， 専用USB 通信ケーブル，取扱説明書・クイックスタートガイド， データ表示ソフトウェア | |||
※：静圧は標準大気圧換算（20℃，1013hPa）。
使用例
接続ダクトを装置の通風孔の形にあわせ，密着させて取り付け，測定します。

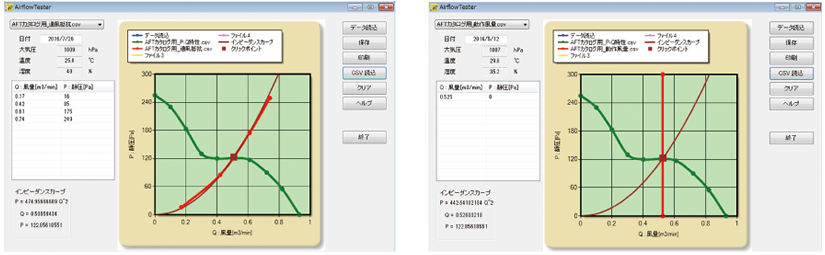

データ表示ソフトウェア(付属品)
測定したデータは，PC 上で表示・保存できます。
表示例 風量 - 静圧特性は，カタログデータを元に表示しています。
