コンパクト交流電源 (PCR-MAシリーズ)

菊水電子工業株式会社｜最終更新日：2024/11/08

基本情報

PWMインバータ方式のコンパクト交流電源

従来モデル（PCR-Mシリーズ）を改良したPWMインバータ方式の交流電源。コンパクトさはそのままに、出力電圧範囲をAC310Vrmsに拡大し、システムアップに不可欠な通信インターフェースLAN（LXI）、USBを標準搭載。

型番: PCR-MAシリーズ

価格: 258,000円（税込283,800円）〜1,230,000円（税込1,353,000円）

発売日: 発売中

コンパクト交流電源の特長

出力電圧を広範囲に可変、出力最大電圧310Vrmsにアップ。
手軽さはそのままに実用性と利便性を向上。

●PWMインバータ方式を採用したコンパクトな交流電源
●AC出力：0V〜155V／0V〜310V・40Hz〜500Hz
●DC出力：±0V〜219V／±0V〜438V
●最大ピーク電流は定格（実効値）の3倍
●各種通信インターフェース(LAN,USB標準装備)
●センシング機能
●ラインナップ
PCR500MA / 単相500VA
PCR1000MA / 単相1kVA
PCR2000MA / 単相2kVA
PCR4000MA / 単相4kVA

概要

PCR-MA シリーズは、従来モデル（PCR-M シリーズ）を改良した PWM インバータ方式の交流電源です。従来モデル（PCR-Mシリーズ）のコンパクトさはそのままに、出力電圧範囲を AC310Vrms に拡大し、システムアップに不可欠な通信インターフェース LAN（LXI）、USB を標準搭載。さらにセンシング機能などが追加されています。 LAN インターフェースでは、WEB ブラウザからバーチャルフロントパネルにて制御・監視も可能です。シンプルな操作性で計測機能、メモリ機能、各種保護機能等を装備しています。

特長

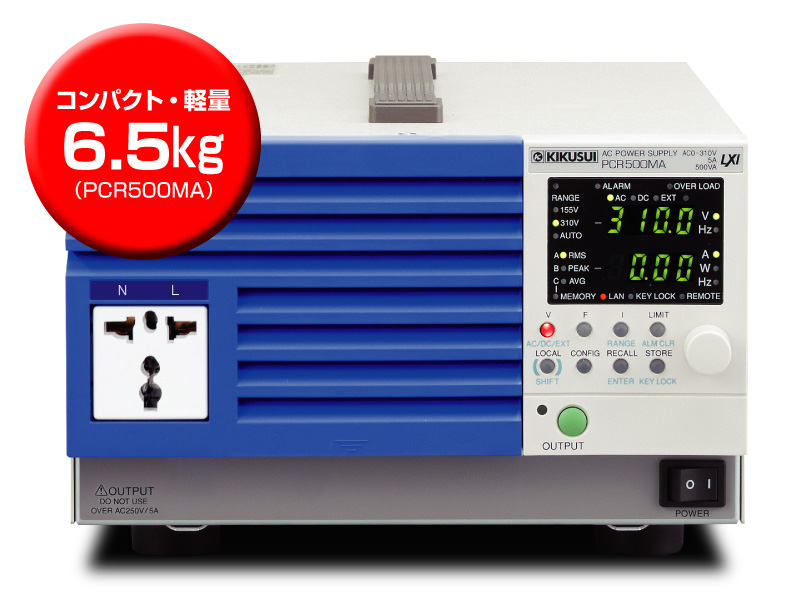

コンパクト設計
214W×124H×350Dmmと、実験机を占有しない本体サイズ！
ラクラク持ち運びできる重さ約6.5kg！（PCR500MA）
多彩な出力モード
AC、DC、AC＋DCの3モードに対応。※1
周波数も500HzまでOK。
メモリ機能
出力電圧、周波数の設定値およびリミット値を 3 組、本体メモリに記憶させることができますので、電圧急変や周波数急変試験に便利です。また、通信コマンドでのみメモリ最大 11 組まで使用できます。※2
各種計測機能
交流および直流出力の電圧、電流、電力を測定することができます。出力電圧では真の実効値および平均値（直流）を、出力電流では真の実効値、ピーク値および平均値（直流）を表示できます。また通信インターフェースの利用により、皮相電力（VA）、無効電力（VAR）、力率（PF）、クレストファクタ（CF）、ピーク・ホールド電流測定が可能。※3
各種通信インターフェース
LAN、USB を標準装備。
アナログインターフェース
オプションのアナログコントロールインターフェースボード（EX08-PCR-MA）により、外部アナログ信号で出力を制御可能。

※1： AC＋DCモードは、オプションのアナログコントロールインターフェースボード EX08-PCR-MAを使用することで、EXT-AC モード、EXT-DC モードの外部アナログ信号による出力制御が可能になります。通信コマンドでのみ使用できます。
※2：オプションのインターフェースボード（IB22、EX08-PCR-MA）を実装した場合、メモリ保存数は10組に拡張されます。なお、拡張されたメモリアドレス（4〜10）の設定、呼び出しは通信インターフェースを利用しておこないます。
※3：皮相電力（VA）、無効電力（VAR）、力率（PF）、クレストファクタ（CF）、電流のピークホールドの各計測は、通信インターフェースを利用して測定できます。
