リアルタイム・シグナルインテグリティー
RTPは、ハイクラスのシグナルインテグリティーと高速な捕捉／解析機能を兼ね備えています。新たに設計したフロントエンドコンポーネントにより、4～16 GHzに拡張可能なオシロスコーププラットフォームを実現しています。専用ASICにより、750,000波形／秒という業界最高の捕捉／処理レートも実現しています。クロック・データ・リカバリーCDR）は業界最高の最大16 Gbpsをサポートしています。
ローデ･シュワルツ･ジャパン株式会社 ハイパフォーマンス・オシロスコープ (RTPシリーズ)
ハイパフォーマンス・オシロスコープの特長
主な特長
I 75万波形／秒の捕捉による素早い信号異常の検出
I 帯域幅制限のない、高精度のデジタルトリガ
I トリガと高速収集のためのリアルタイムのディエンベディング
I どのラボにも適した、コンパクトなデザインと静音動作

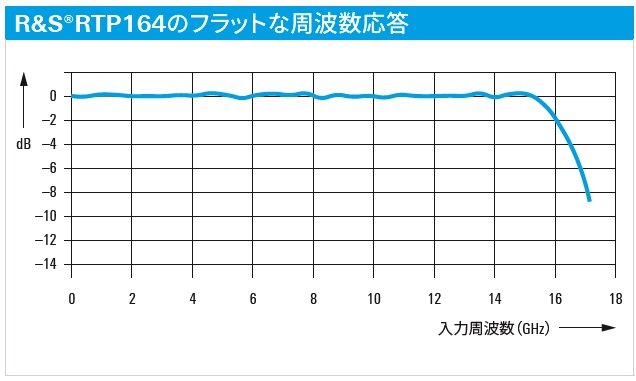

I ±0.25 dBのフラットな周波数応答による正確な測定
リアルタイム・シグナルインテグリティー ～高性能フロントエンド～
_フラットな周波数応答と高いSFDRによる精密で高速な測定
_小信号に対応する2 mV/divの高い入力感度
_高い温度安定度による一貫した結果(DCドリフトをほぼ０に）
_最小限の固有ジッタ

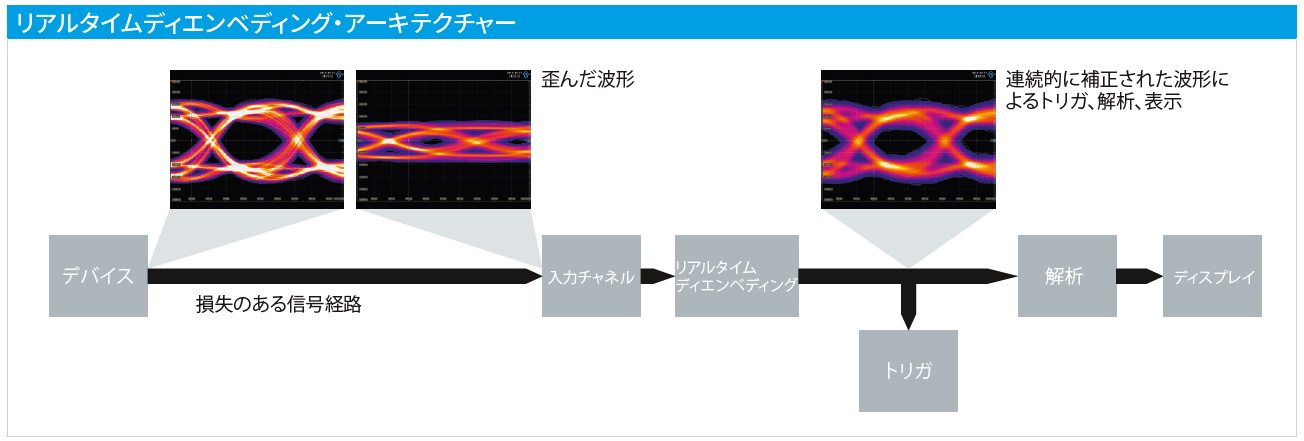

リアルタイム・ディエンベディング
_リアルタイムディエンベディングによる高速な結果
RTPは、A/Dコンバーターの直後に柔軟なフィルター構成を配置することにより、従来のディエンベディング機能を拡張しています。これにより、リアルタイムの波形補正が可能です。収集した波形をポストプロセッシング中にディエンベディングする式と比べて、測定速度と測定器の応答性が高まるという利点があります。

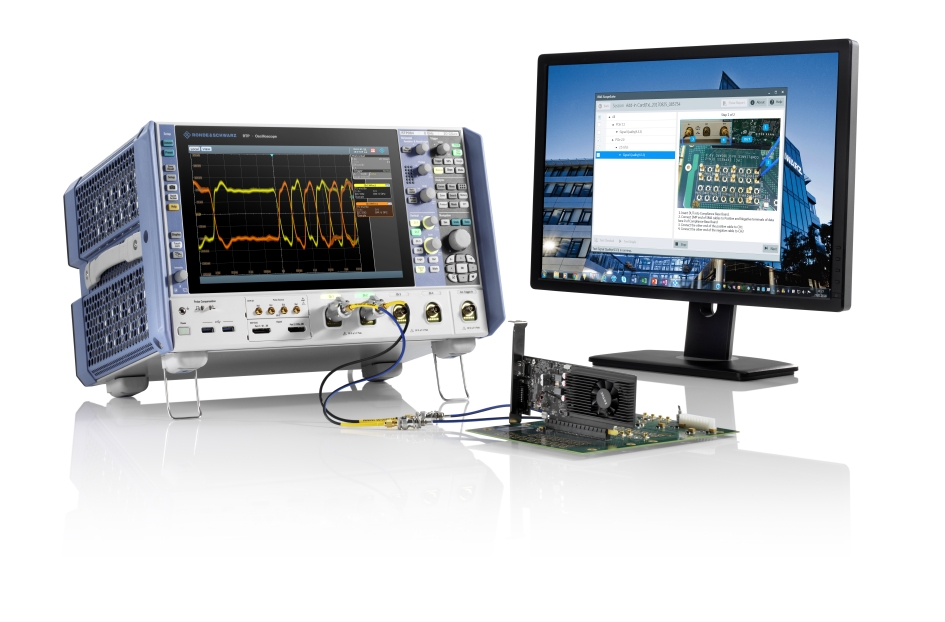

自動コンプライアンス・テスト
_R&S®ScopeSuiteによる容易な設定と自動制御
ScopeSuiteは汎用のコンプライアンス・テスト・ソフトウェアであり、R&S®RTP オシロスコープまたは別のWindows PC上で動作します。R&S®RTPの測定設定とテストシーケンスを制御します。ユーザーは、選択したすべてのテストをガイドに従って実行できます。画像を使用した詳細な指示により、オシロスコープ、プローブ、テストフィクスチャ、被試験デバイスを容易に正しく接続できます。ユーザーデータ、すべてのテストセットアップ設定、測定レポート定義を簡単に設定できます。リミットエディターを使用して、テストリミットを個別に調整できます。
周波数ドメイン解析
_マルチチャネル周波数解析
RTP オシロスコープでは、最大4チャネルに対する高速で応答性の高いFFTを並列に実行できます。低雑音フロントエンドと、有効ビット数が高いA/Dコンバーターにより、優れたスプリアスフリー・ダイナミックレンジが得られ、弱い信号も識別できます。

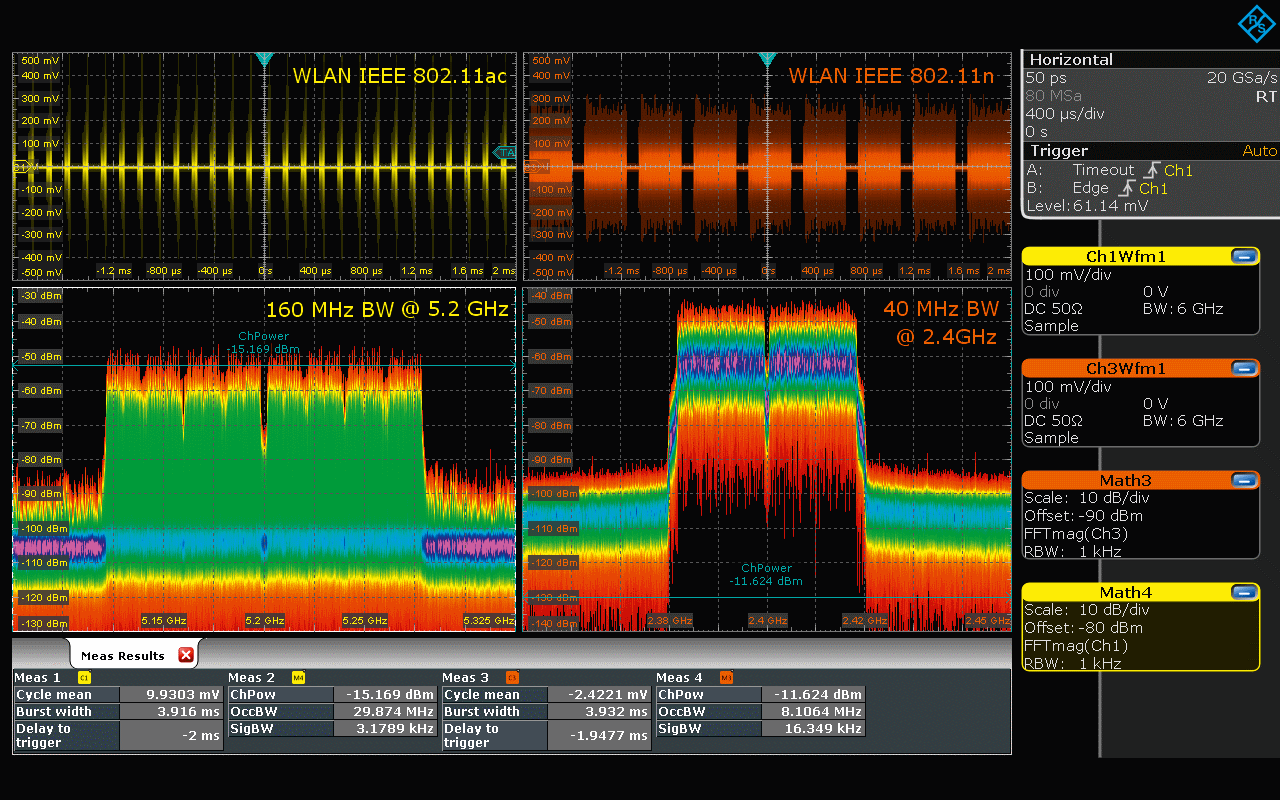

RTPによる無線LAN IEEE 802.11nおよび11ac MIMO信号のマルチチャネル周波数解析
