IGBTやMOSFET、トランジスタ、ダイオードなど各種半導体の 特性測定に最適
5,000V耐圧のパワーデバイスのブレークダウン測定や、SiC,GaN、IGBTやMOSFET、トランジスタ、ダイオードなど各種半導体の 特性測定に最適です。CS-3100-300V廉価版モデルもご用意しております。
岩崎通信機株式会社 半導体カーブトレーサ (CS-3000/CS-5000シリーズ)
半導体カーブトレーサの特長
半導体カーブトレーサCS-5000 シリーズ5,000V耐圧のパワーデバイスのブレークダウン測定に最適CS-5400 CS-5300 CS-5200 CS-5100 ● 最大ピーク電圧5,000V（高電圧モード）● 最大ピーク電流1,500A（CS-5400大電流モード）● CS-3000シリーズと同サイズで5,000Vを実現CS-5400/CS-5300/CS-5200はCS-3300/CS-3200と同サイズCS-5100はCS-3100と同サイズ
半導体カーブトレーサCS-3000 シリーズIGBTやMOSFET、トランジスタ、ダイオードなど各種半導体の 特性測定に最適 CS-3300 CS-3200 CS-3100 ● 最大ピーク電圧3,000V（高電圧モード） ● 最大ピーク電流1,000A（CS-3300大電流モード）● 全機種LEAKAGEモード搭載（カーソル分解能1pA）● 画面コピーやセットアップ保存のUSBポート● リモートコントロール可能なLANインタフェース
半導体カーブトレーサ廉価版モデルCS-3100-300VMOSFET、トランジスタ、ダイオードなど各種半導体の特性測定に最適CS-3000シリーズの機能そのままで低価格化を実現しました。 ● 最大ピーク電圧 300V● 最大ピーク電流 7.5A● 全機種 LEAKAGE モード搭載（カーソル分解能 1pA）● 画面コピーやセットアップ保存の USB ポート● リモートコントロールか゜可能な LAN インタフェース HVモード最大ピーク電圧/最大ピーク電流（パルス電流）モード CS-3000シリーズ CS-5000シリーズ LEAKAGE/DC
全波整流/AC 3kV/75m（A 150mA） 5kV/25m（A 25mA） 300V/750m（A 1.5A） 30V/7.5（A 15A）
HCモード最大ピーク電流/最大ピーク電力/最大ピーク電圧
モード CS-3100-300V
CS-3100
CS-5100 CS-3200
CS-5200 CS-3300
CS-5300 CS-5400 ±パルス (HCモード非搭載） 400A/4kW/40V 1,000A/10kW/40V 1,500A/12kW/30V 40A/400W/40V 400A/4kW/40V 600A/4.5kW/30V 40A/400W/40V 60A/450W/30V
CS-810全自動測定可能 ■本体・スキャナ（CS-700シリーズ）・ホットプレートなどの全自動制御可能■本体標準機能ではできなかった「伝達測定」が可能■最大10波形の波形比較機能
開発時のバラツキや不良解析などの測定後に保有した多数の波形を比較でき、良否判定機能も可能。1）波形表示過去に取得したCSVファイルやカーブトレーサのリコール波形、 現在取得した波形を同一グラフ上に最大10波形同時に表示して比較することができます。2）波形比較と判定リファレンスデータに対する比較で良否判定ができます。3）リスケーリング機能表示されている波形の電圧軸を任意の間隔でCSVファイルに保 存します。測定結果を表にする場合に電圧軸を揃えることができます。4）グラフの画像保存グラフ、ファイルリスト、カーソル値を任意に組み合わせて、画像ファイルに保存できます。（画像フォーマット：PNG/BMP/JPG/TIFF）
.png)
半導体カーブトレーサの動画
IWATSU半導体カーブトレーサで測定（手動測定編）
IWATSU半導体カーブトレーサで測定（手動測定編）
半導体カーブトレーサ
CS-5000 シリーズ
5,000V耐圧のパワーデバイスのブレークダウン測定に最適
CS-5400 CS-5300 CS-5200 CS-5100
● 最大ピーク電圧5,000V（高電圧モード）
● 最大ピーク電流1,500A（CS-5400大電流モード）
● CS-3000シリーズと同サイズで5,000Vを実現
CS-5400/CS-5300/CS-5200はCS-3300/CS-3200と同サイズ
CS-5100はCS-3100と同サイズ
半導体カーブトレーサ

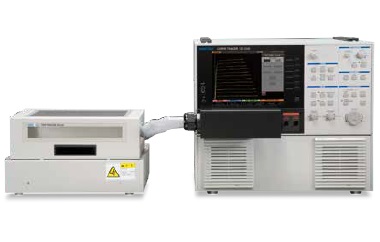

CS-3000 シリーズ
IGBTやMOSFET、トランジスタ、ダイオードなど各種半導体の 特性測定に最適
CS-3300 CS-3200 CS-3100
● 最大ピーク電圧3,000V（高電圧モード）
● 最大ピーク電流1,000A（CS-3300大電流モード）
● 全機種LEAKAGEモード搭載（カーソル分解能1pA）
● 画面コピーやセットアップ保存のUSBポート
● リモートコントロール可能なLANインタフェース
半導体カーブトレーサ廉価版モデル
CS-3100-300V
MOSFET、トランジスタ、ダイオードなど各種半導体の特性測定に最適CS-3000シリーズの機能そのままで低価格化を実現しました。
● 最大ピーク電圧 300V
● 最大ピーク電流 7.5A
● 全機種 LEAKAGE モード搭載（カーソル分解能 1pA）
● 画面コピーやセットアップ保存の USB ポート
● リモートコントロールか゜可能な LAN インタフェース
HVモード最大ピーク電圧/最大ピーク電流（パルス電流）
| モード | CS-3000シリーズ | CS-5000シリーズ |
| LEAKAGE/DC 全波整流/AC | 3kV/75m（A 150mA） | 5kV/25m（A 25mA） |
| 300V/750m（A 1.5A） | ||
| 30V/7.5（A 15A） | ||
HCモード最大ピーク電流/最大ピーク電力/最大ピーク電圧
| モード | CS-3100-300V CS-3100 CS-5100 | CS-3200 CS-5200 | CS-3300 CS-5300 | CS-5400 |
| ±パルス | (HCモード非搭載） | 400A/4kW/40V | 1,000A/10kW/40V | 1,500A/12kW/30V |
| 40A/400W/40V | 400A/4kW/40V | 600A/4.5kW/30V | ||
| 40A/400W/40V | 60A/450W/30V |

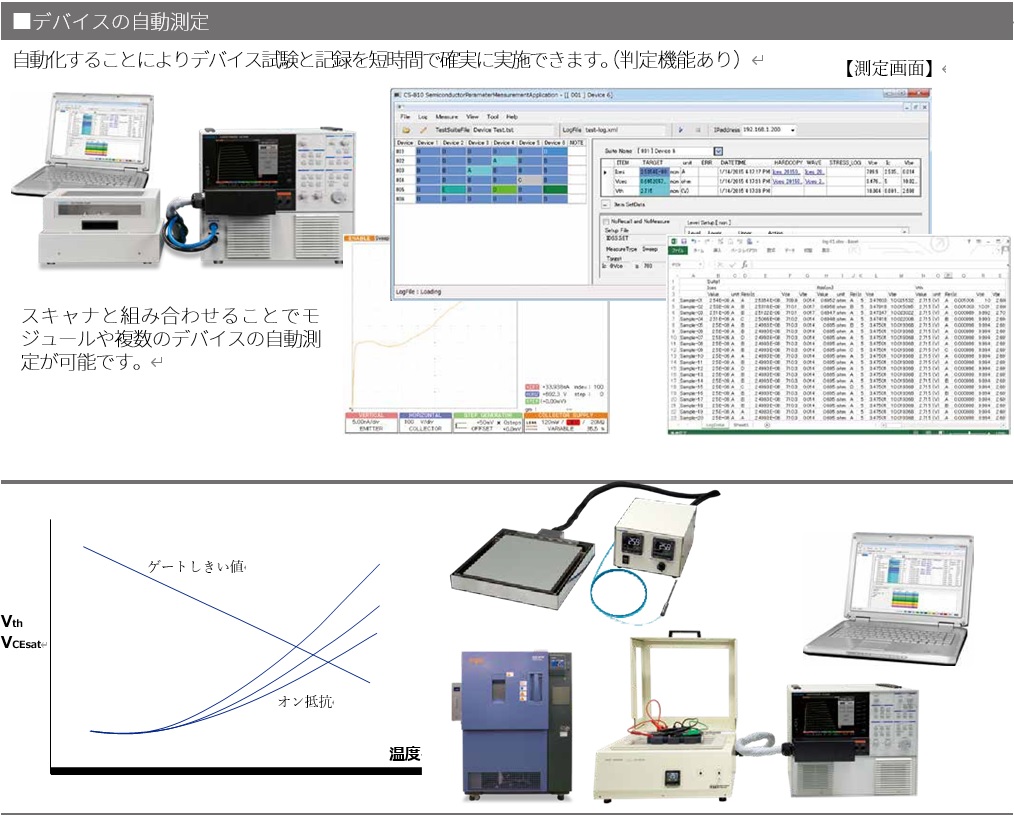

CS-810
全自動測定可能
■本体・スキャナ（CS-700シリーズ）・ホットプレートなどの全自動制御可能
■本体標準機能ではできなかった「伝達測定」が可能
■最大10波形の波形比較機能
開発時のバラツキや不良解析などの測定後に保有した多数の波形を比較でき、良否判定機能も可能。
1）波形表示
過去に取得したCSVファイルやカーブトレーサのリコール波形、 現在取得した波形を同一グラフ上に最大10波形同時に表示して比較することができます。
2）波形比較と判定
リファレンスデータに対する比較で良否判定ができます。
3）リスケーリング機能
表示されている波形の電圧軸を任意の間隔でCSVファイルに保 存します。測定結果を表にする場合に電圧軸を揃えることができます。
4）グラフの画像保存
グラフ、ファイルリスト、カーソル値を任意に組み合わせて、画像ファイルに保存できます。
（画像フォーマット：PNG/BMP/JPG/TIFF）
半導体カーブトレーサの動画
IWATSU半導体カーブトレーサで測定（手動測定編）
IWATSU半導体カーブトレーサで測定（手動測定編）
