広帯域スリーブアンテナ (NKU07M32G／NKU2460G )
株式会社ノイズ研究所｜最終更新日：2024/09/25
 |
 |
 |
 |
 |
基本情報
近接イミュニティ試験用アンテナ
広帯域スリーブアンテナは、携帯電話などの無線機より輻射される電磁波のイミュニティ評価試験（近傍電磁界イミュニティ試験）を効率よく行う為に開発されたアンテナです。
- 型番
- NKU07M32G／NKU2460G
- 価格
- お問合せ下さい
- 発売日
- 発売中
広帯域スリーブアンテナの特長
従来の近傍界での強電磁界イミュニティ試験では、個々の周波数に応じてアンテナを交換する必要がある為に大変な手間と時間を必要としていましたが、この広帯域スリーブアンテナを用いることでアンテナの交換が不要となり、試験時間を大幅に短縮することができます。
また、小型・軽量でアーム部分をフレキシブルに折り曲げて使用する事ができますので、狭い場所などへの試験にも適しています。
- 広い周波数特性のため、アンテナの交換をせずに試験をおこなうことができます。
- 耐電力が20W(NKU2460Gは10W) ありますので、強電磁界の試験ができます。
- 低いVSWR、高GAINのため効率よく電磁波を輻射することができます。
- 良好なVSWRの平坦性より、デジタル変調等のブロードバンド帯域での信号にも適しています。
- 小型・軽量でフラットな形状のため、狭い場所でも近接照射試験を行うことができます。
- フレキシブルアンテナハンドルを使用する事で、試験時の取扱い・取り回しに優れています。
- 周波数毎での近傍電界分布のバラツキが少ないため、アンテナの 位置替え無くEUTに対して電磁界を放射することができます。

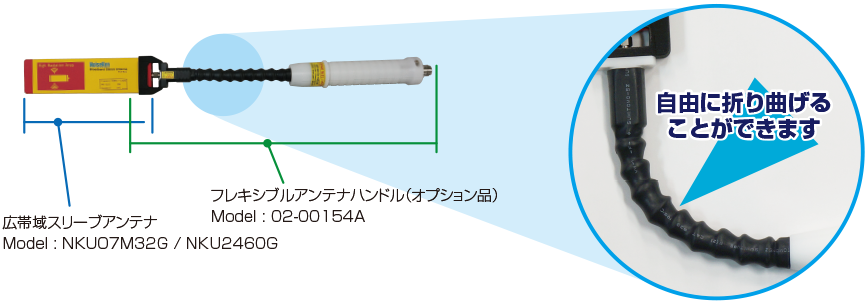

■ アンテナの構成

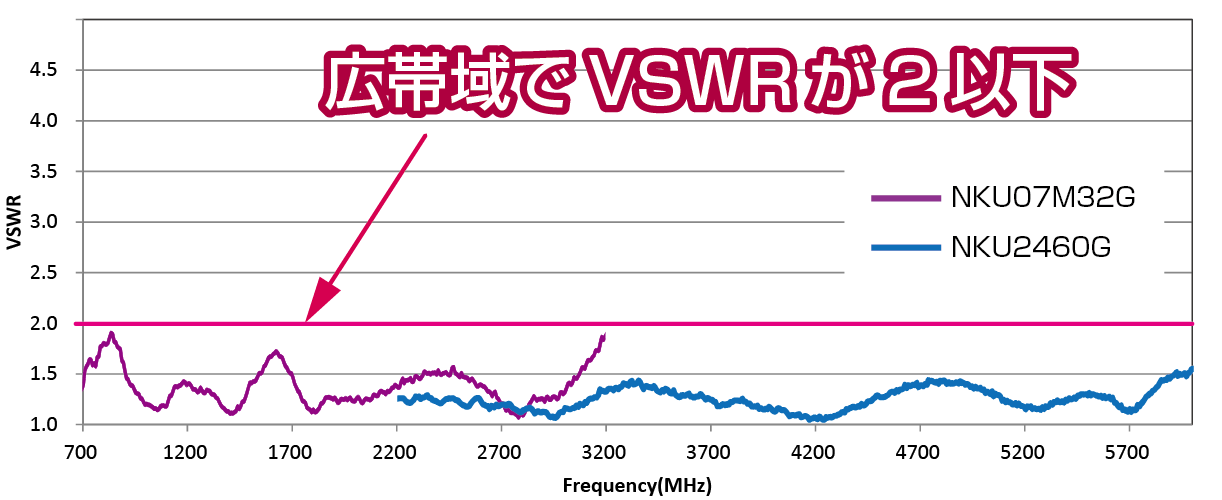

■ VSWR特性

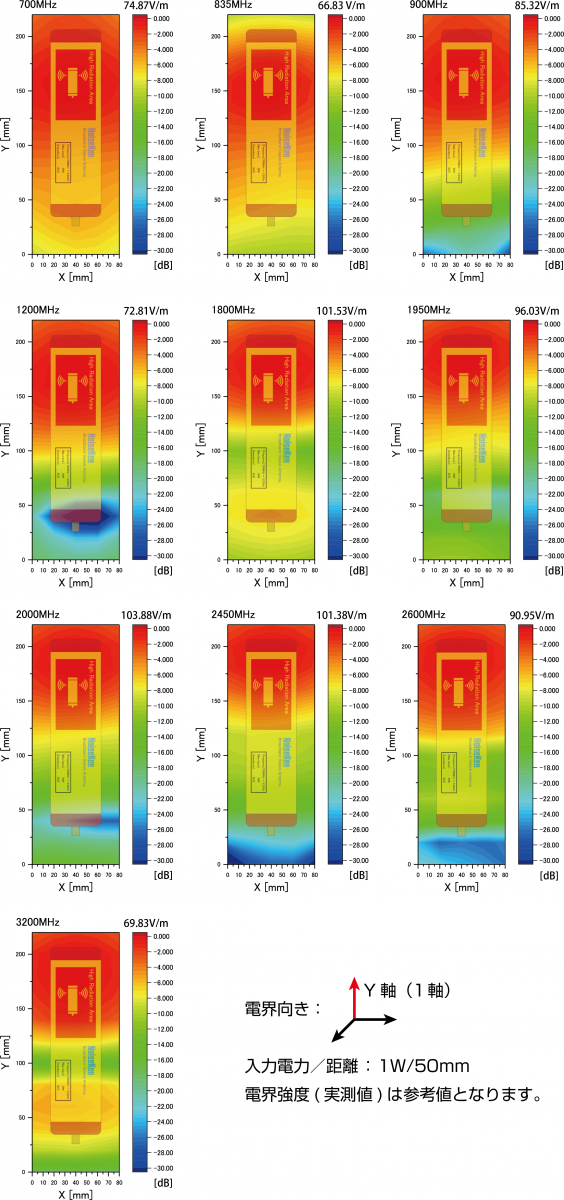

■ 近傍電界分布特性 (NKU07M32G)

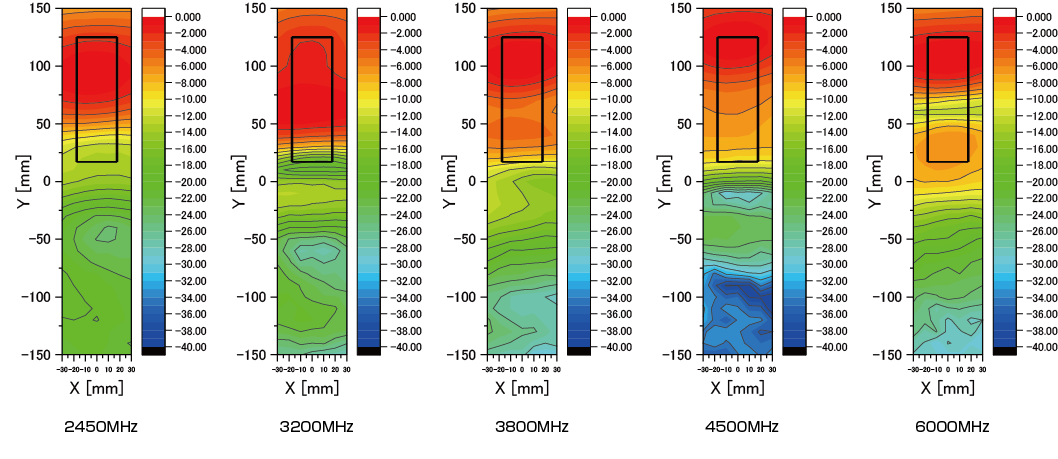

■ 近傍電界分布特性 (NKU2460G)

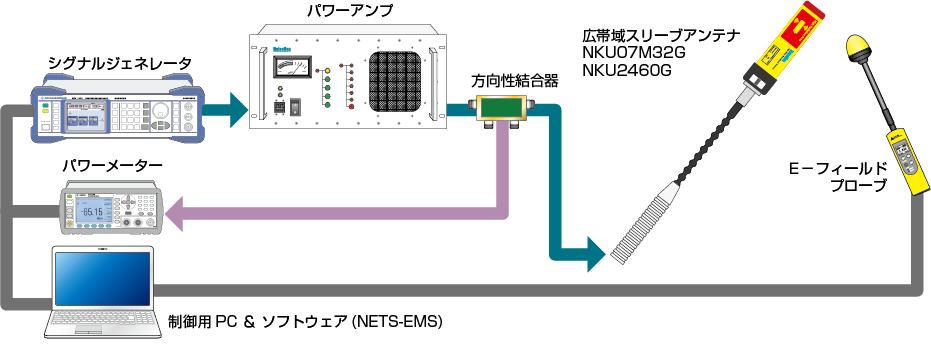

■ システム構成例

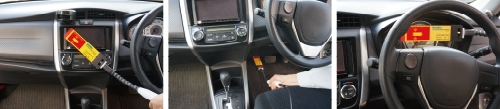

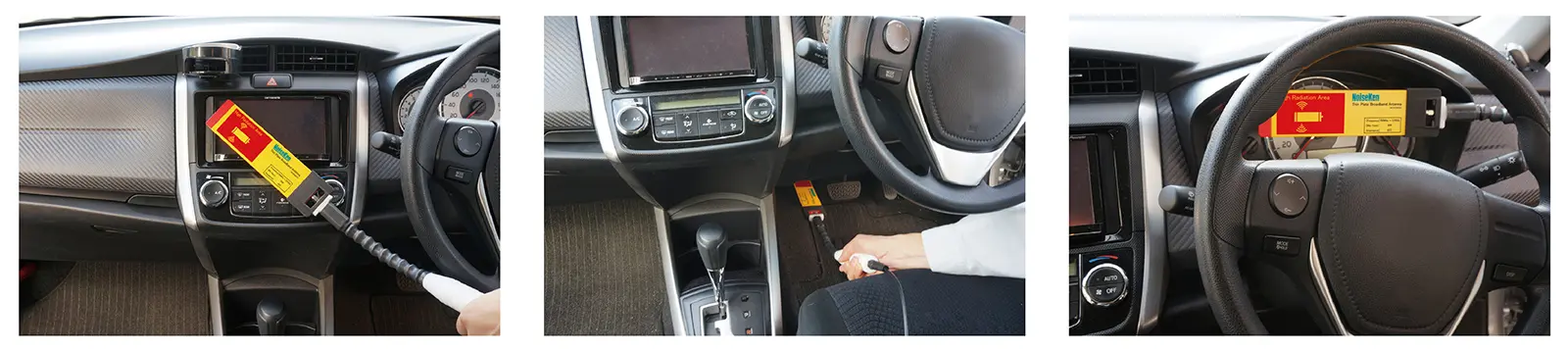

■ 試験イメージ （車両内での試験イメージ）
.png)

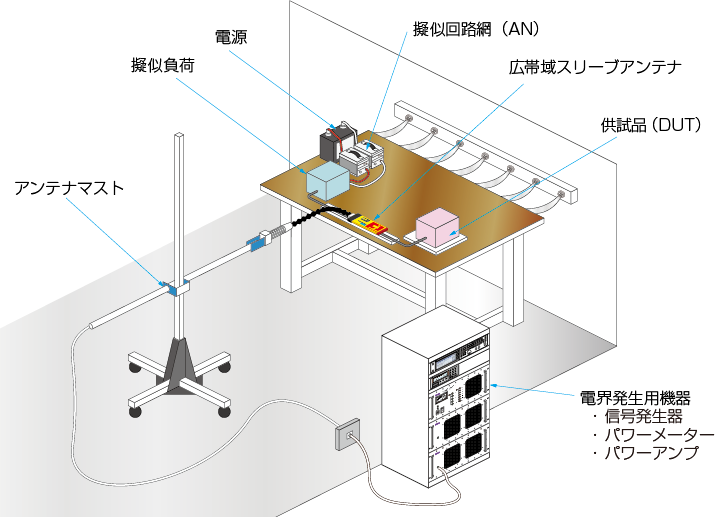

■ 試験イメージ（電装品に対しての試験イメージ）
広帯域スリーブアンテナの資料ダウンロード
広帯域スリーブアンテナに関するお問合せ
