電子ビルディングブロックおよび製品のイミュニティテスト用の安価な信号源を作成するために設計されており、スペクトラムアナライザーのトラッキングジェネレーター出力によって駆動。

高いゲインにより、あらゆるトラッキングジェネレーターの出力電力を最大5Wまで高めることができます。

製品名: パワーアンプ 3MHz～1.2GHz 変調機能付き TBMDA3

型番: TBMDA3

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

パワーアンプ 3MHz～1.2GHz 変調機能付き TBMDA3の特長

パワーアンプ・プリアンプ　ラインアップ一覧

	メーカー	モデル
RFｱﾝﾌﾟ	TekBox	TBDA1/14dB	Wideband Driver Amplifier	25MHz - 3GHz
RFｱﾝﾌﾟ	TekBox	TBDA1/28dB	Wideband Driver Amplifier	25MHz - 3GHz
RFｱﾝﾌﾟ	TekBox	TBHDR1	High Dynamic Range Amplifier	30kHz - 6GHz
RFｱﾝﾌﾟ	TekBox	TBLPA1	Linear Wideband Power Amplifier	3MHz - 1.3GHz
RFｱﾝﾌﾟ	TekBox	TBMDA1	Moudulated Wideband Driver Amplifier	25MHz - 3GHz
RFｱﾝﾌﾟ	TekBox	TBMDA2	Moudulated Wideband Driver Amplifier	10MHz - 1.5GHz
RFｱﾝﾌﾟ	TekBox	TBMDA3	Moudulated Power Amplifier	3MHz - 1.2GHz
RFｱﾝﾌﾟ	TekBox	TBMDA4B	Moudulated Wideband Power Amplifier	50kHz - 100MHz
RFｱﾝﾌﾟ	TekBox	TBWA2/20dB	20dB Wideband Amplifier	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	TBWA2/40dB	40dB Wideband Amplifier	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	Wideband Amplifier set	TBWA2/20dB & TBWA2/40dB	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	Wideband Amplifier set	TBWA2/20dB & TBWA2/40dB & TBDA1/14dB & TBDA1/28dB	1MHz - 6GHz 25MHz - 3GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV1	40dB EMC Preamplifier	1MHz - 1GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV0910	30dB Low Noise Amplifier	9kHz - 6GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV2	40dB EMC Preamplifier	1MHz - 10GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV 1060 BPA	Bypass Amplifier 22dB	100MHz - 6GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV DC20	RF Preamplifier 15db	DC - 20GHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV NF25	25dB Preamplifier	1Hz - 60MHz
ﾌﾟﾘｱﾝﾌﾟ	Aaronia	UBBV NF35	35dB Preamplifier	1Hz - 30MHz

TBMDA3 製品概要

TBMDA3変調機能付き広帯域パワーアンプは、電子ビルディングブロックおよび製品のイミュニティテスト用の安価な信号源を作成するために設計されています。スペクトラムアナライザーのトラッキングジェネレーター出力によって駆動されるように設計されています。その高いゲインにより、あらゆるトラッキングジェネレーターの出力電力を最大5Wまで高めることができます。 TBMDA3は、電子回路の敏感なスポットを見つけるためにTekbox近接場プローブを駆動したり、Tekbox TEMセルTBTC0を駆動するときに最大550V / m、TBTC1を駆動するときに300V / mの電界を作成したりするのに理想的です。 TBTC2を駆動する場合、またはTBTC3を駆動する場合は100V / m。イミュニティテストのテスト信号は、CW、AM、またはPM変調できます。その結果、TBMDA3は1 kHz AMまたはPM信号を生成するための組み込み変調機能を提供します。 PMモードでは、TBMDA3は、携帯電話のTDMAノイズをシミュレートするために、12.5％のデューティサイクルで217 Hzの信号を生成することもできます。

TBMDA3 特徴

・CWアンプ（変調オフ）
・1 kHz、80％AM変調
・1 kHz、50％デューティサイクルパルス変調
・217 Hz、12.5％デューティサイクルパルス変調

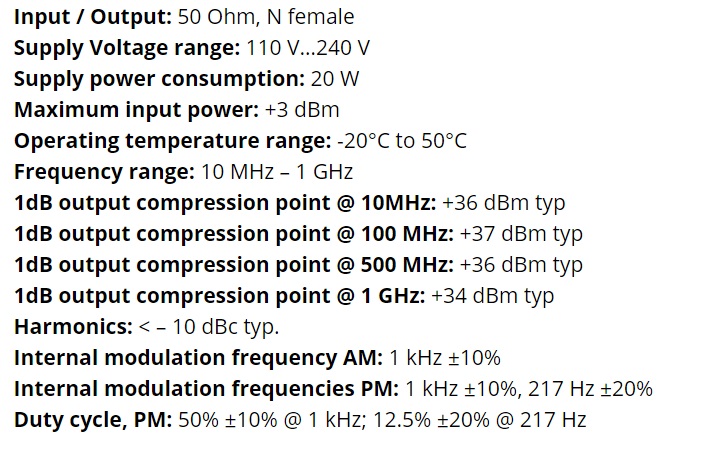

TBMDA3 仕様

入力 /出力：50オーム、Nメス

供給電圧範囲：110 V…240 V

消費電力：20W

最大入力電力：+3 dBm

動作温度範囲：-20°C〜50°C

周波数範囲：10 MHz – 1 GHz

1dB出力圧縮ポイント@ 10MHz：+36 dBm typ

1dB出力圧縮ポイント@ 100 MHz：+37 dBm typ

1dB出力圧縮ポイント@ 500 MHz：+36 dBm typ

1 dB出力圧縮ポイント@ 1 GHz：+34 dBm typ

高調波：<– 10 dBc typ

内部変調周波数AM：1 kHz±10％

内部変調周波数PM：1 kHz±10％、217 Hz±20％

デューティサイクル、PM：50％±10％@ 1 kHz; 12.5％±20％@ 217 Hz

TBMDA3 アプリケーション

・汎用パワーアンプ
・イミュニティテスト用信号源、ニアフィールドプローブの駆動
・イミュニティテスト用の信号源、TEMセルの駆動

Tekbox Digital Solutions 社について

Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポールの会社です。
