電子部品・半導体デバイスから、材料・素材の特性評価まで、さまざまなインピーダンス測定ニーズに対応
ZA57630は、基本確度 ±0.08%、最高周波数36MHzのインピーダンスアナライザです。多彩な機能を装備し、幅広いインピーダンス測定に対応します。
株式会社エヌエフ回路設計ブロック インピーダンスアナライザ (ZA57630)
インピーダンスアナライザの特長
特長
●基本確度： ±0.08%
●周波数範囲： 10 µHz ～ 36MHz
●インピーダンス範囲： 10μΩ ～ 100GΩ （外部拡張測定モード）
●測定信号レベル： 0.01 mVrms ～ 3 Vrms, 0.1 μArms ～ 60 mArms
●DCバイアス： -5 V ～ +5 V / -40 V ～ +40 V（1 kHz以上）, -100 mA ～ +100 mA
●測定時間： 0.5 ms/point
●測定パラメタ： Z, R, X, Y, G, B, Ls, Lp, Cs, Cp, Rs, Rp, θz, θy , D, Dε, Dμ,
Q, V, I, εs, εs′, εs″, μs, μs′, μs″, FREQUENCY
高速測定 業界最速 0.5ms/point 業界最速の0.5ms/pointを実現しました。
生産ラインのタクトタイム短縮や測定作業の効率化に。
また、設定する測定時間を増やすことにより、測定結果が平均化され、ノイズの影響が軽減されます。必要に応じて最適な測定時間を選択いただけます。
４つの測定モード 幅広いDUTに対応
●標準測定モード（IMPD-3T）
幅広い周波数範囲で高確度な測定が可能なモード。
テストリードやテストフィクスチャが使用可能で、様々な形状の試料に対応。
4端子接続、3端子接続も容易に行えます。
- 推奨周波数帯域：10μHz～10MHz
- 推奨インピーダンス値：1Ω～10MΩ
●高周波測定モード（IMPD-2T）
10MHz以上の高周波で安定した測定が可能なモード。
- 推奨周波数帯域：10MHz～36MHz
- 推奨インピーダンス値：200mΩ～10kΩ
- N型コネクタ使用2端子接続
- ポート延長機能により、被測定試料までの配線が長い場合にも安定した測定が可能。
恒温槽や検査装置への組み込みに有効。

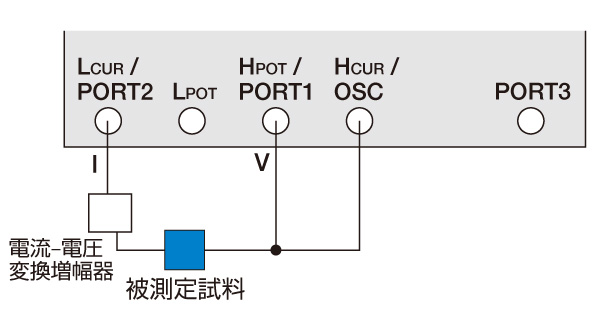

●外部拡張測定モード（IMPD-EXT）
高電圧/大電流信号印加用パワーアンプや、微小信号測定用プリアンプを併用して、本器のみでは対応できない広範囲なインピーダンス測定が可能です。
- 測定可能インピーダンス範囲 10μΩ ～ 100GΩ
- ギガΩを超える絶縁材料やミリΩ・マイクロΩオーダの電線や銅箔など素材・材料の測定に。
- 当社の豊富な増幅器のラインナップから、測定試料にあった組み合わせを提案可能です。
注:増幅器など外部に接続する機器の仕様によって測定可能な範囲は制限されます。
●ゲイン・フェーズ測定モード（G-PH）
フィルタやアンプなどの伝達特性測定が可能なモード。スイープ信号を被測定回路に与え、その周波数応答（利得、位相）を高精度に測定。
- 周波数帯域：10μHz～36MHz
- 測定確度 ゲイン0.01dB、位相 0.06°
- ダイナミックレンジ 110dB typ.
特長
●基本確度： ±0.08%
●周波数範囲： 10 µHz ～ 36MHz
●インピーダンス範囲： 10μΩ ～ 100GΩ （外部拡張測定モード）
●測定信号レベル： 0.01 mVrms ～ 3 Vrms, 0.1 μArms ～ 60 mArms
●DCバイアス： -5 V ～ +5 V / -40 V ～ +40 V（1 kHz以上）, -100 mA ～ +100 mA
●測定時間： 0.5 ms/point
●測定パラメタ： Z, R, X, Y, G, B, Ls, Lp, Cs, Cp, Rs, Rp, θz, θy , D, Dε, Dμ,
Q, V, I, εs, εs′, εs″, μs, μs′, μs″, FREQUENCY
| 高速測定 業界最速 0.5ms/point |
業界最速の0.5ms/pointを実現しました。
|
４つの測定モード 幅広いDUTに対応 | ||
●標準測定モード（IMPD-3T）幅広い周波数範囲で高確度な測定が可能なモード。
| ||
●高周波測定モード（IMPD-2T）10MHz以上の高周波で安定した測定が可能なモード。
| ||
●外部拡張測定モード（IMPD-EXT）
高電圧/大電流信号印加用パワーアンプや、微小信号測定用プリアンプを併用して、本器のみでは対応できない広範囲なインピーダンス測定が可能です。
注:増幅器など外部に接続する機器の仕様によって測定可能な範囲は制限されます。
| ||
●ゲイン・フェーズ測定モード（G-PH）フィルタやアンプなどの伝達特性測定が可能なモード。スイープ信号を被測定回路に与え、その周波数応答（利得、位相）を高精度に測定。
|
