使いやすさを追求したGUIを搭載、迅速な信号解析で開発効率の最大化に貢献
ディスプレイを15.6インチのフルHDタッチスクリーンに刷新するとともに、使いやすさを追求したGUIにより開発効率の高速化を図りました。さらに、9.4ビットのENOB（有効ビット数）と、毎秒100万回という無類の波形更新速度により、微小な信号変化も確実に捕捉します。
ローデ･シュワルツ･ジャパン株式会社 R&S®RTO6 デジタル・オシロスコープ (RTO6)
R&S®RTO6 デジタル・オシロスコープの特長
主な仕様
- 測定帯域：600 M / 1 / 2 / 3 / 4 / 6 GHz
- 100 万波形／秒の波形更新レート
- 9.4 ENOBによる卓越したシグナルインテグリティ
- 最高2 Gサンプルメモリを搭載可能
- 周波数ゾーン・トリガを標準搭載
さらに洗練されたGUIと大画面で使いやすさを追求

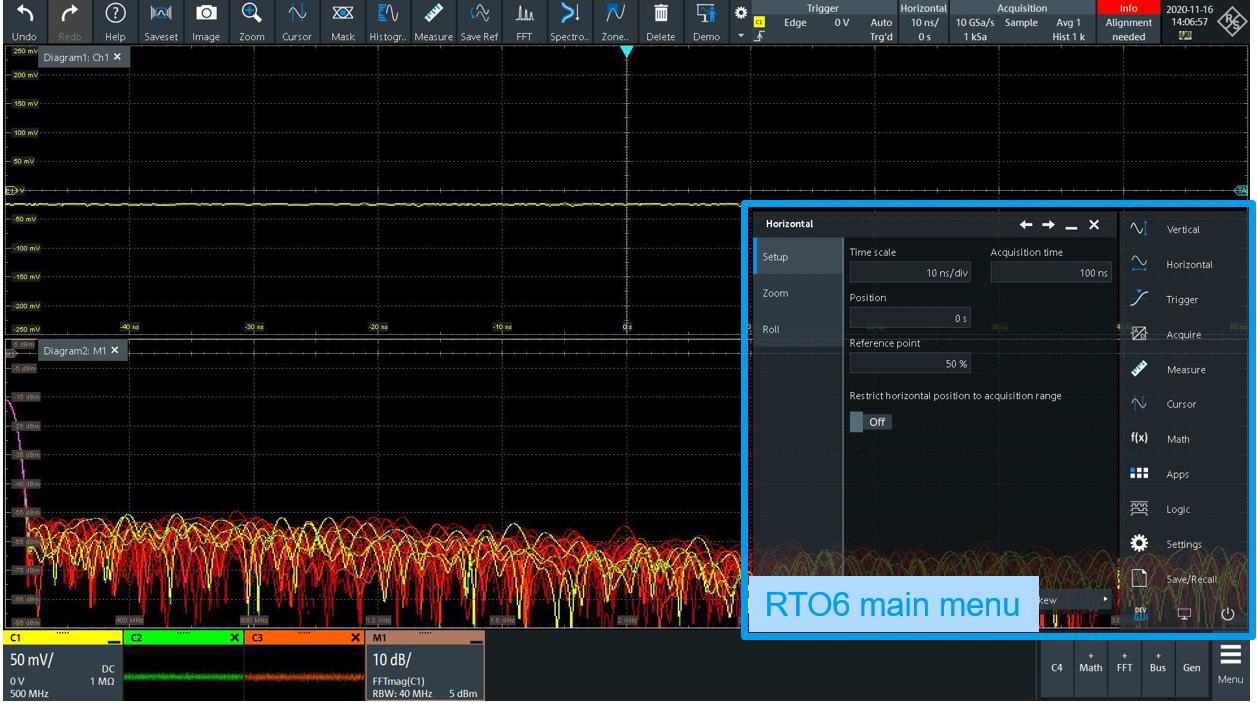

R&S RTO6オシロスコープのGUIのメインメニューはコンパクトで、画面右下にあります。新たに採用された15.6インチTFTカラーディスプレイとの組み合わせにより、波形表示領域のごく一部しかメニューで隠れないため、ユーザは設定変更による波形の変化を直接視認できます。
ゾーン・トリガ機能を標準で搭載

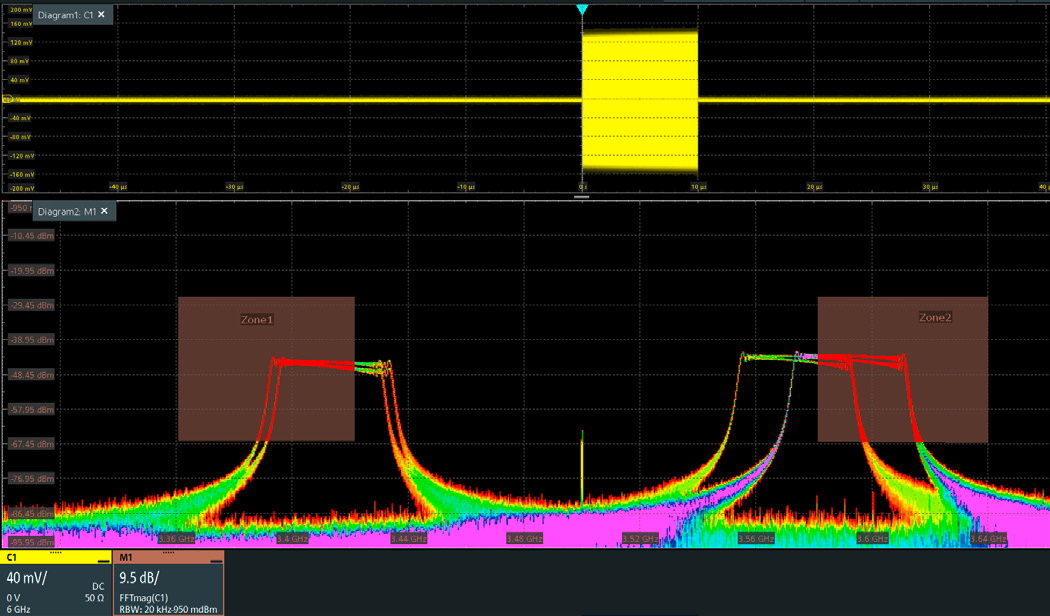

ゾーン・トリガを使用すれば、時間領域と周波数領域の両方でイベントをグラフィカルに分離できます。最大8つのゾーン（赤枠）を定義し、それらを複数のチャネルまたは論理的に組み合わせて使用できます。ゾーンは、信号がゾーンと交差する、あるいは交差しない場合にトリガをかける機能です。これは、時間波形だけでなくスペクトラム波形の場合でも可能です。たとえば、DDRメモリのようなシステムにおけるリード／ライト・シーケンスを簡単に分離できます。
9.4 ENOBによる卓越したシグナルインテグリティ
9.4 ENOBを誇る超低ノイズの信号入力部と、10 G サンプル／秒のA/D コンバータの組み合わせにより、ミドルクラスのスペクトラム・アナライザ並みのノイズフロアを誇ります。さらに、高分解能 (HD) モードとの組合せにより、最高16 ビットの電圧分解能を実現し微小信号の詳細解析も可能です。
優れたRF特性を持つマルチチャネルスペクトラム解析

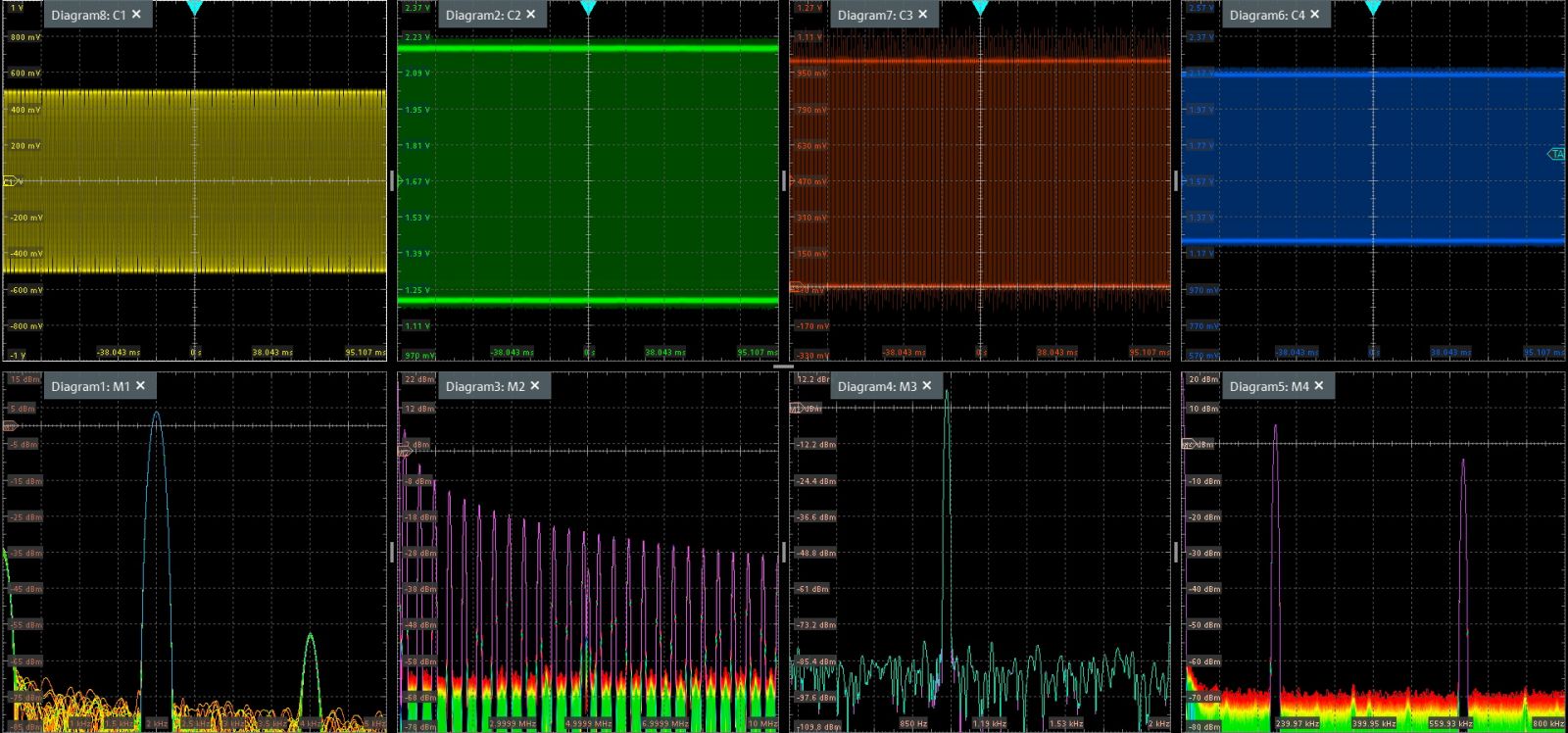

- R&S RTO6は、最大4つの信号を並列に処理する強力なマルチチャネルスペクトラム解析をサポートします。その高いダイナミックレンジと、最大測定帯域幅でも1mV / divの入力感度により、弱いエミッションでも検出できます。強力なFFT機能は、スペクトラム・アナライザのような操作性で、波形更新速度が高く、発生頻度に応じたスペクトル表示の色分けなどの機能により周波数領域における解析に最適です。
16ビットの分解能で微小信号の詳細解析を実現

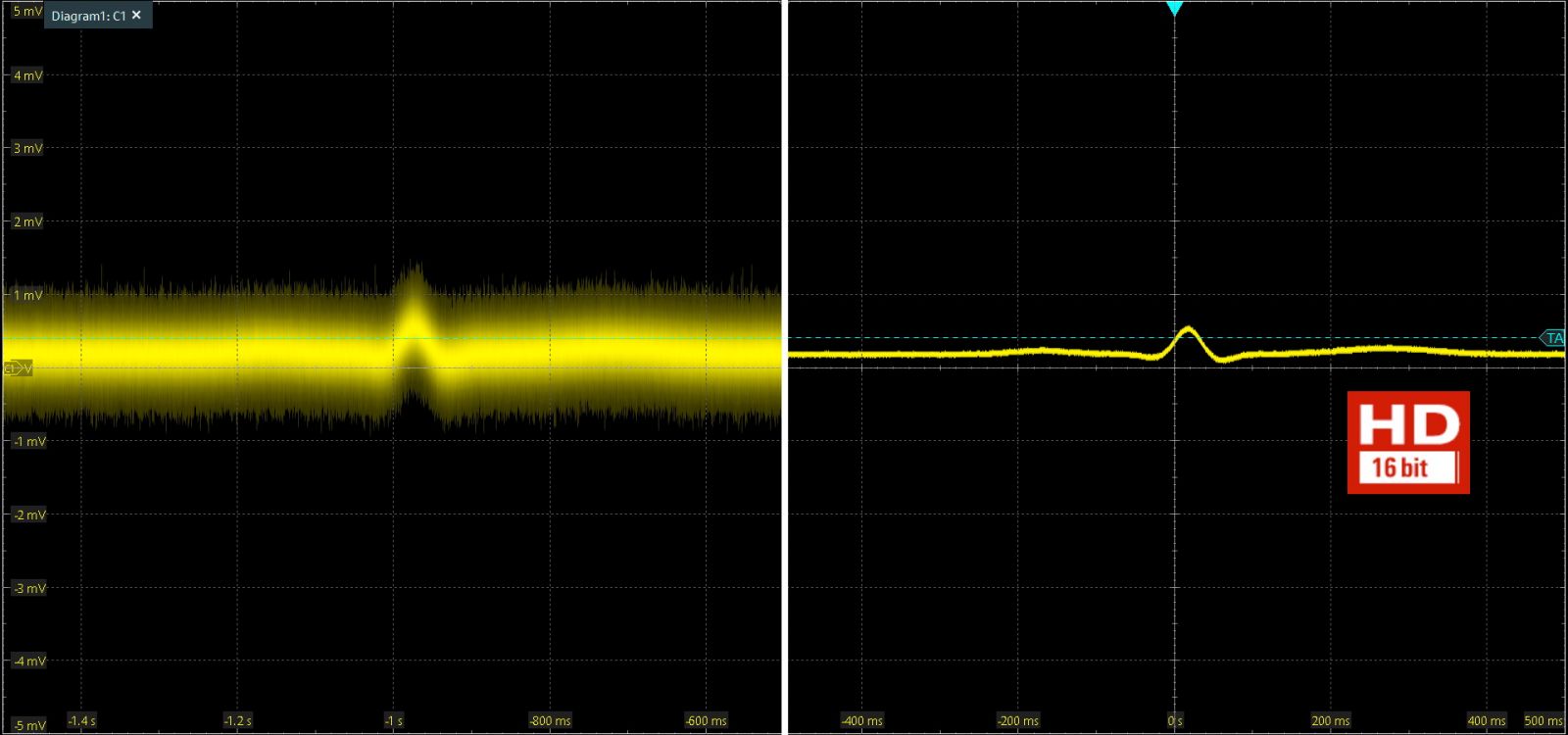

- R&S RTO6は、微小な信号振幅でも確実にトリガできるため、不具合信号を分離できます。この機能は、デジタルトリガとHDモードの組み合わせでも可能であり、オシロスコープの垂直解像度を最大16ビットまで向上させます。デジタルトリガシステムは、16ビットサンプルのそれぞれをトリガー条件に対してリアルタイムでチェックし、トリガをかけることができます。これにより、R&S RTO6は業界最高のトリガー感度を実現しています。
最大で2 Gメモリ、標準で200 Mメモリを各チャネルに搭載可能
- R&S RTO6は、標準で各チャネル200 Mサンプルのメモリ、そして各チャネル1 Gサンプルのメモリ・オプションが用意されており、2チャネルのメモリを組み合わせることで、最高２Gサンプルのロングメモリで高速波形でも長時間捕捉することが可能になります。
主な仕様
- 測定帯域：600 M / 1 / 2 / 3 / 4 / 6 GHz
- 100 万波形／秒の波形更新レート
- 9.4 ENOBによる卓越したシグナルインテグリティ
- 最高2 Gサンプルメモリを搭載可能
- 周波数ゾーン・トリガを標準搭載
さらに洗練されたGUIと大画面で使いやすさを追求
R&S RTO6オシロスコープのGUIのメインメニューはコンパクトで、画面右下にあります。新たに採用された15.6インチTFTカラーディスプレイとの組み合わせにより、波形表示領域のごく一部しかメニューで隠れないため、ユーザは設定変更による波形の変化を直接視認できます。
ゾーン・トリガ機能を標準で搭載
ゾーン・トリガを使用すれば、時間領域と周波数領域の両方でイベントをグラフィカルに分離できます。最大8つのゾーン（赤枠）を定義し、それらを複数のチャネルまたは論理的に組み合わせて使用できます。ゾーンは、信号がゾーンと交差する、あるいは交差しない場合にトリガをかける機能です。これは、時間波形だけでなくスペクトラム波形の場合でも可能です。たとえば、DDRメモリのようなシステムにおけるリード／ライト・シーケンスを簡単に分離できます。
9.4 ENOBによる卓越したシグナルインテグリティ
9.4 ENOBを誇る超低ノイズの信号入力部と、10 G サンプル／秒のA/D コンバータの組み合わせにより、ミドルクラスのスペクトラム・アナライザ並みのノイズフロアを誇ります。さらに、高分解能 (HD) モードとの組合せにより、最高16 ビットの電圧分解能を実現し微小信号の詳細解析も可能です。
優れたRF特性を持つマルチチャネルスペクトラム解析
- R&S RTO6は、最大4つの信号を並列に処理する強力なマルチチャネルスペクトラム解析をサポートします。その高いダイナミックレンジと、最大測定帯域幅でも1mV / divの入力感度により、弱いエミッションでも検出できます。強力なFFT機能は、スペクトラム・アナライザのような操作性で、波形更新速度が高く、発生頻度に応じたスペクトル表示の色分けなどの機能により周波数領域における解析に最適です。
16ビットの分解能で微小信号の詳細解析を実現
- R&S RTO6は、微小な信号振幅でも確実にトリガできるため、不具合信号を分離できます。この機能は、デジタルトリガとHDモードの組み合わせでも可能であり、オシロスコープの垂直解像度を最大16ビットまで向上させます。デジタルトリガシステムは、16ビットサンプルのそれぞれをトリガー条件に対してリアルタイムでチェックし、トリガをかけることができます。これにより、R&S RTO6は業界最高のトリガー感度を実現しています。
最大で2 Gメモリ、標準で200 Mメモリを各チャネルに搭載可能
- R&S RTO6は、標準で各チャネル200 Mサンプルのメモリ、そして各チャネル1 Gサンプルのメモリ・オプションが用意されており、2チャネルのメモリを組み合わせることで、最高２Gサンプルのロングメモリで高速波形でも長時間捕捉することが可能になります。
