高感度デジタル水準器が精密アライメントをサポート
耐衝撃性に優れた静電容量センサと、温度自動補正機能による信頼性の高い測定結果が市場で高く評価されています。豊富な測定ベースと測定項目に応じた専用ソフトウェアを組み合わせることで、様々なアプリケーションの精密測定に応えます。
YKT株式会社 ワイラー社精密デジタル水準器 (BlueSYSTEMシリーズ)
ワイラー社精密デジタル水準器の特長
独自センサの高い信頼性と耐久性
温度自動補正機能による信頼性の高い測定結果が、広く支持されています。
核となるセンサは故障しやすい板バネ振り子式ではなく、耐衝撃性に優れた
静電容量式センサを採用。輸送中や操作中の故障を防ぎます。
豊富な測定ベースで様々な用途に対応
精密な測定には、所定のピッチ及びアプリケーションに応じた測定ベースが必要です。
.png)

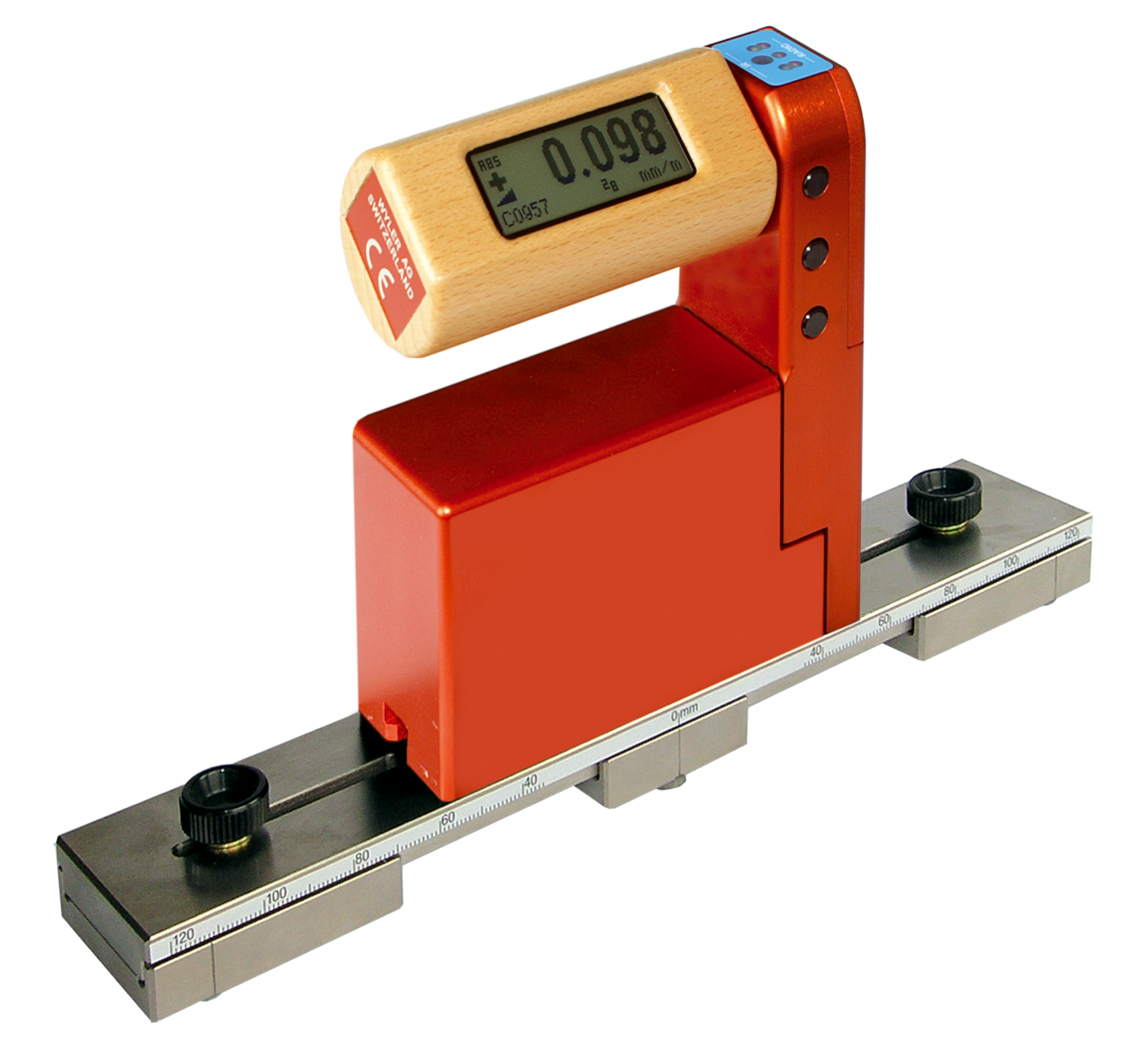

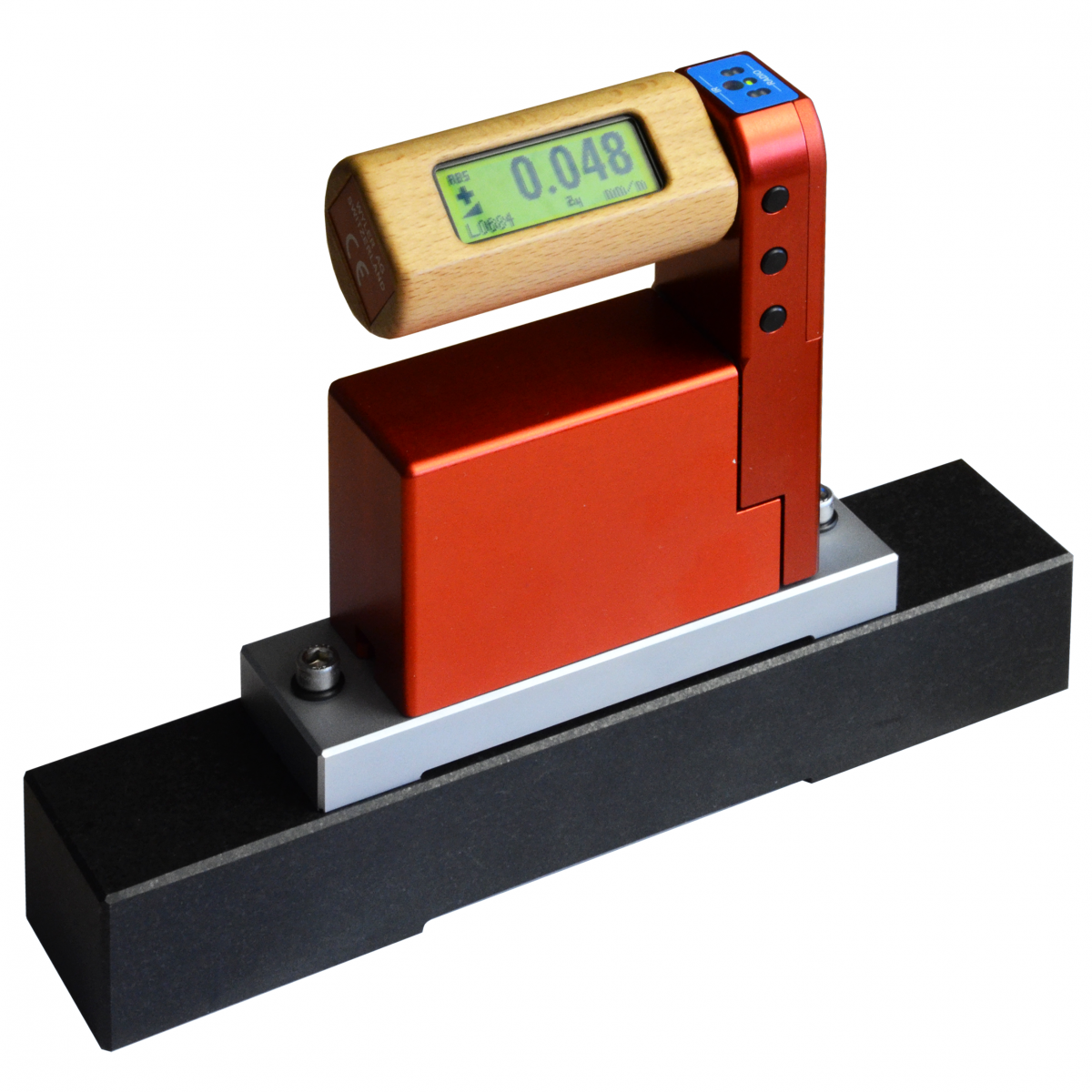

フラットベース 測定ピッチ固定ベース 目盛り付きピッチ可変ベース Φ50-550mm用V溝ベース
L110/150/200mm L50/200/250/500mm 支点距離70-270mm L110/150/200mm
.jpg)

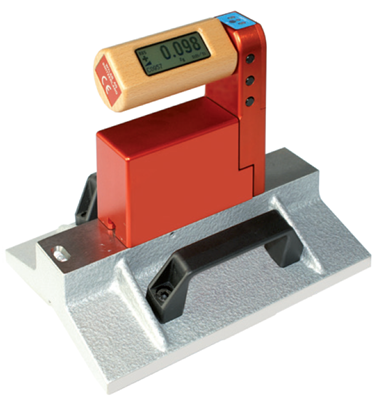

ガイドウェイ用ベース 三点ピッチ可変ベース Φ60-370mm用V溝ベース
支点距離100×100mm 支点距離100-200mm L130×D130mm
ベース長L160mm ベース長L200mm

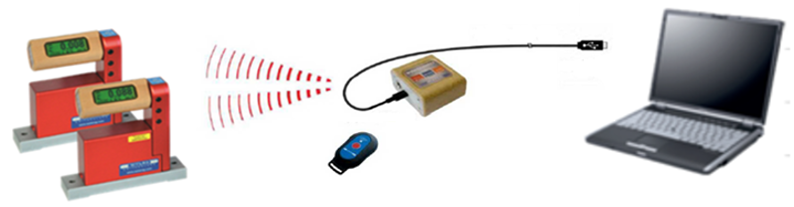

データ転送・表示機能と専用ソフトウェア
Bluetoothによるデータ通信で、手書き・手入力不要の測定とデータ管理が可能です。
※ソフトウェアの使用には、Bluetooth検出器wylerCONNECTとキーボード付きPC
が必要です。（2022年時点Windows 10以降対応、wylerPLOTはタブレット可）

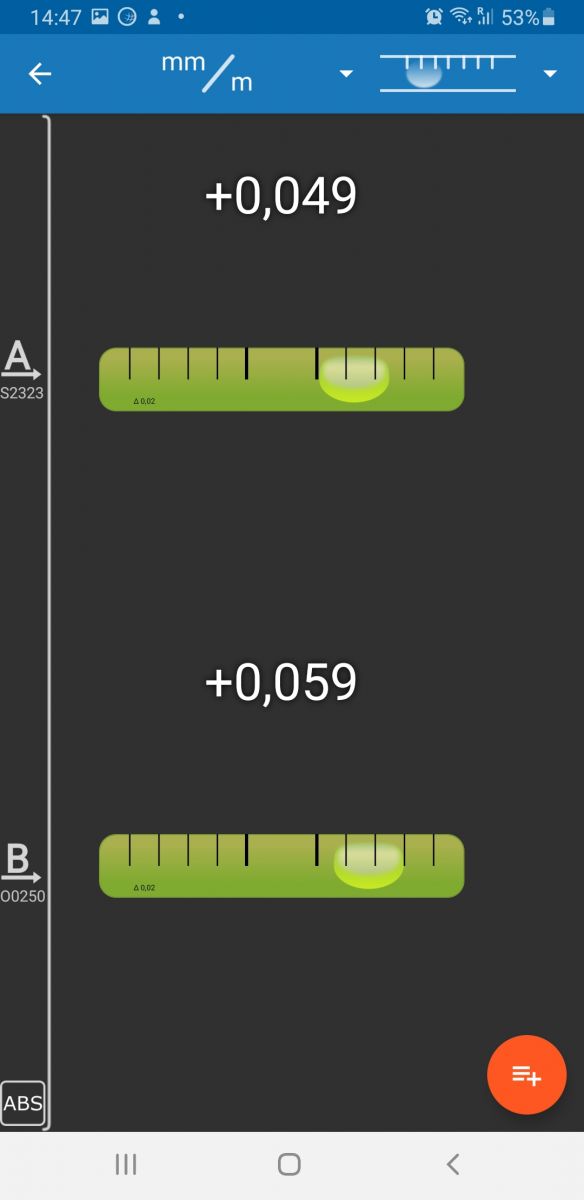

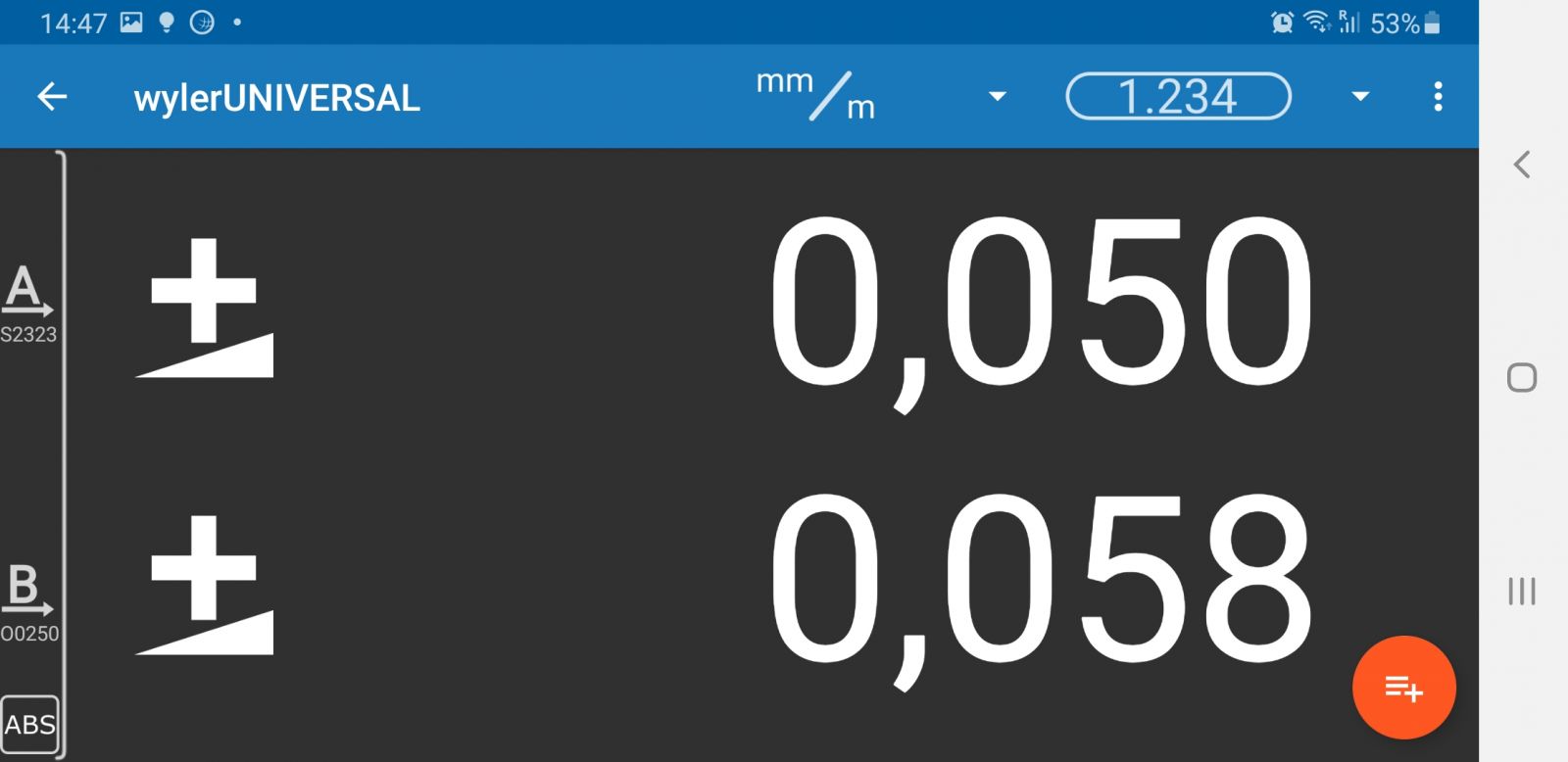

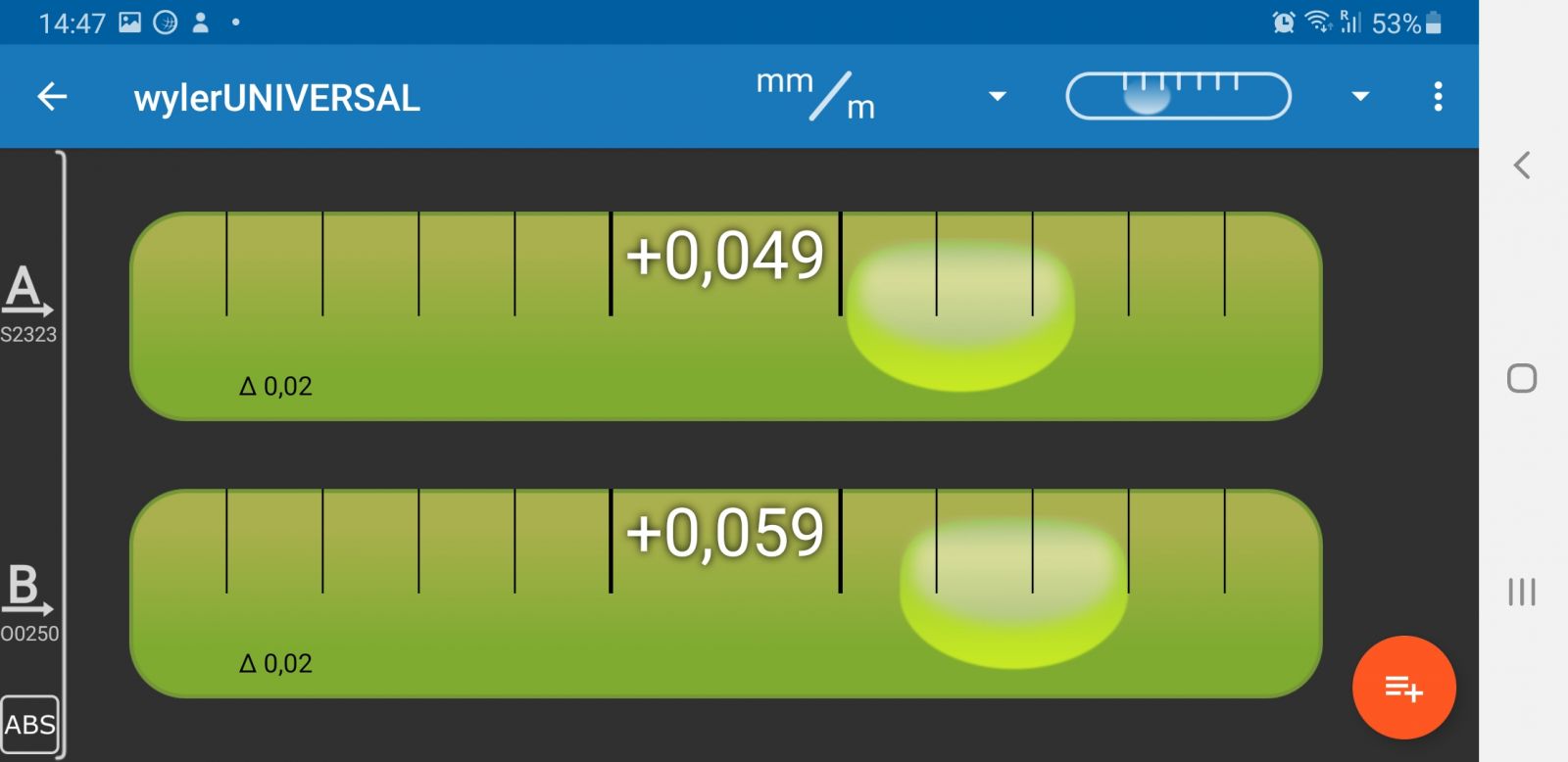

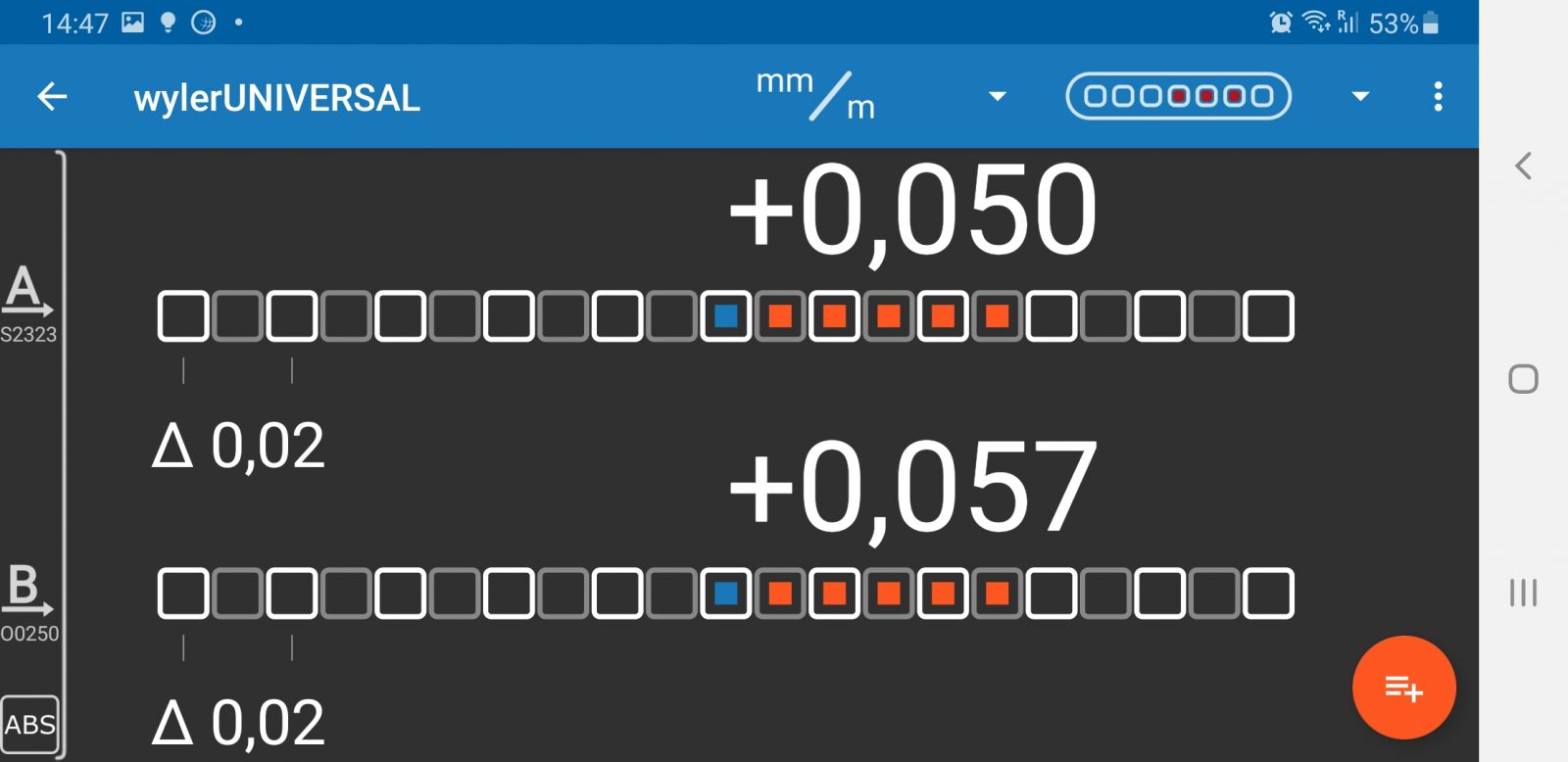

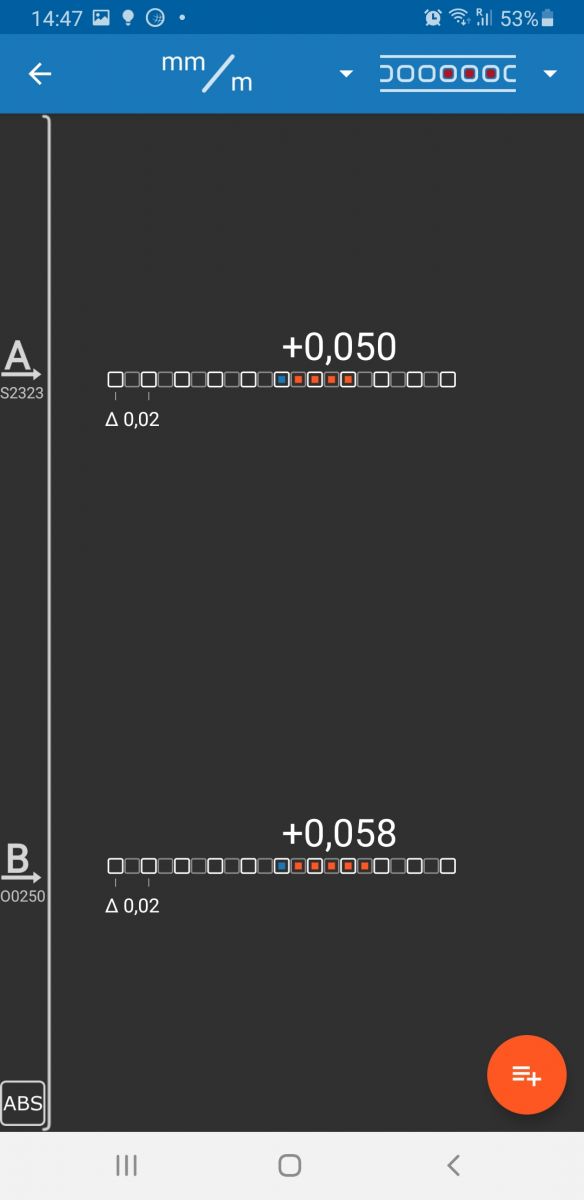

①スマホ・タブレット表示無料アプリwylerUNIVERSAL
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame

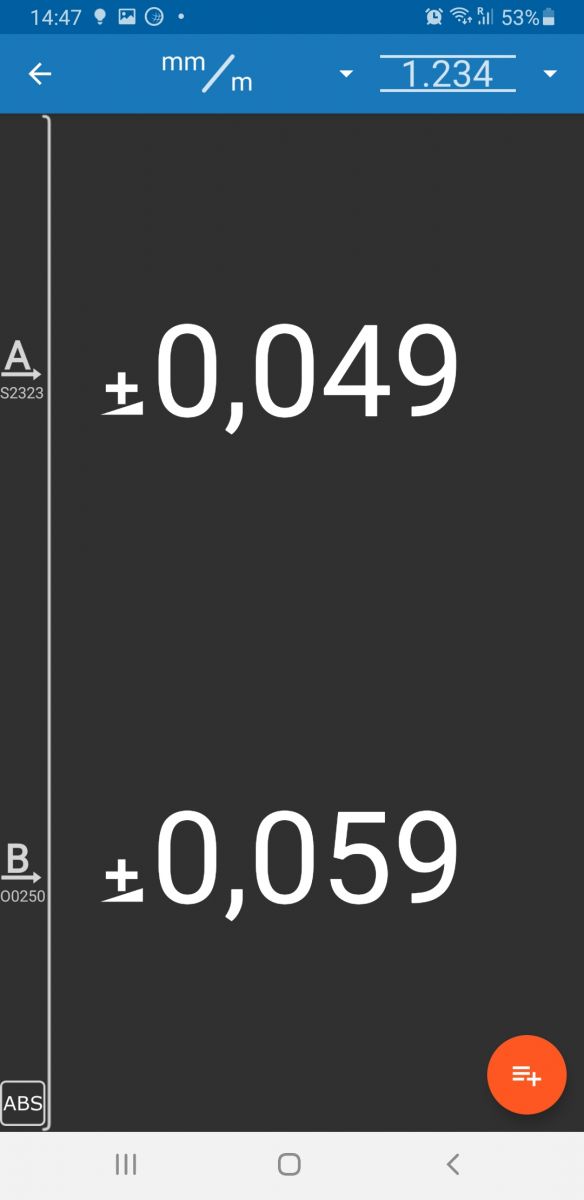

Bluetoothによるデータ通信で、スマホ・タブレット表示無料アプリwylerUNIVERSALへ
最大2台の同時表示、又は2台の差分表示に対応します。（Android 10以上対応）
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

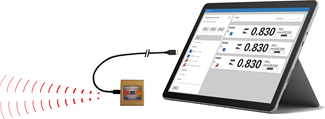

②測定値表示用ソフトウェアwylerPLOT
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame

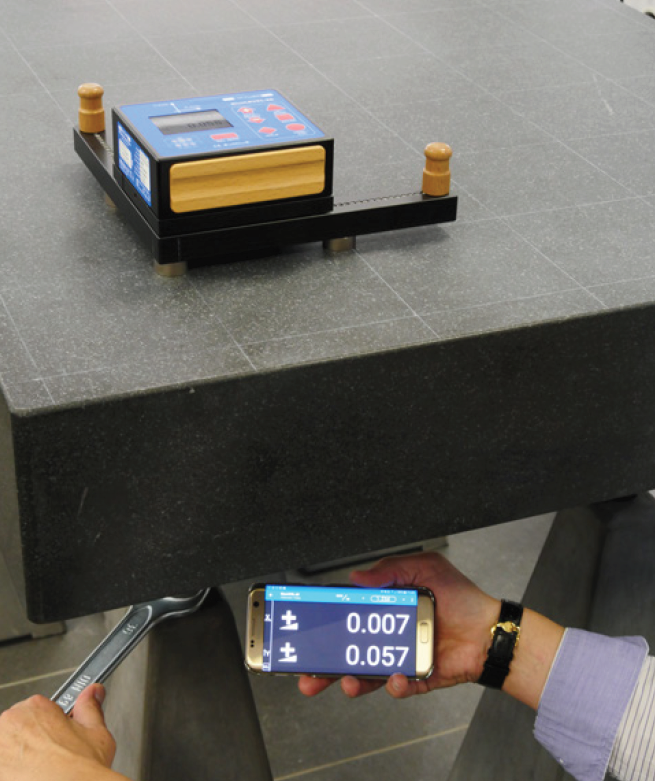

■用途：測定値の遠隔表示（PC及びタブレット対応）、最大4台の同時表示、2台の差分表示
(1).png)
.png)
③定盤・機械精度評価用ソフトウェアwylerSPEC
]
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame
■用途：定盤、工作機械校正
■測定項目：真直度、平面度、平行度（ねじれ）、直角度、ピッチング・ローリング、
ガイドウェイの真直度・平行度・平面度、立形主軸とテーブルの直角度等

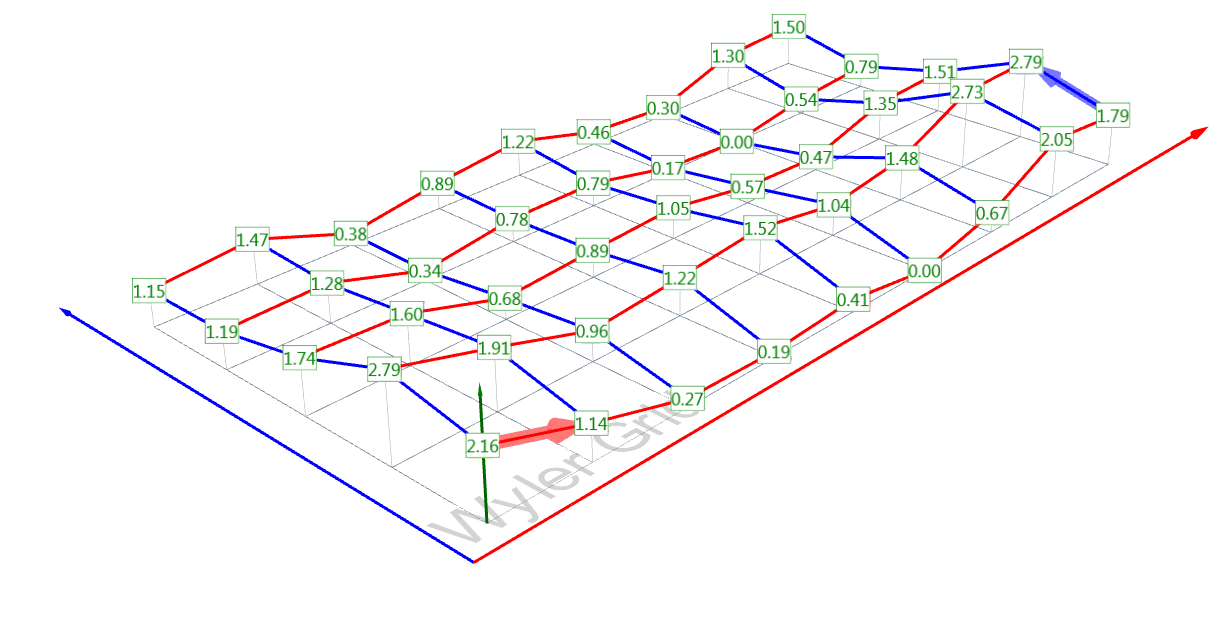

平面度測定

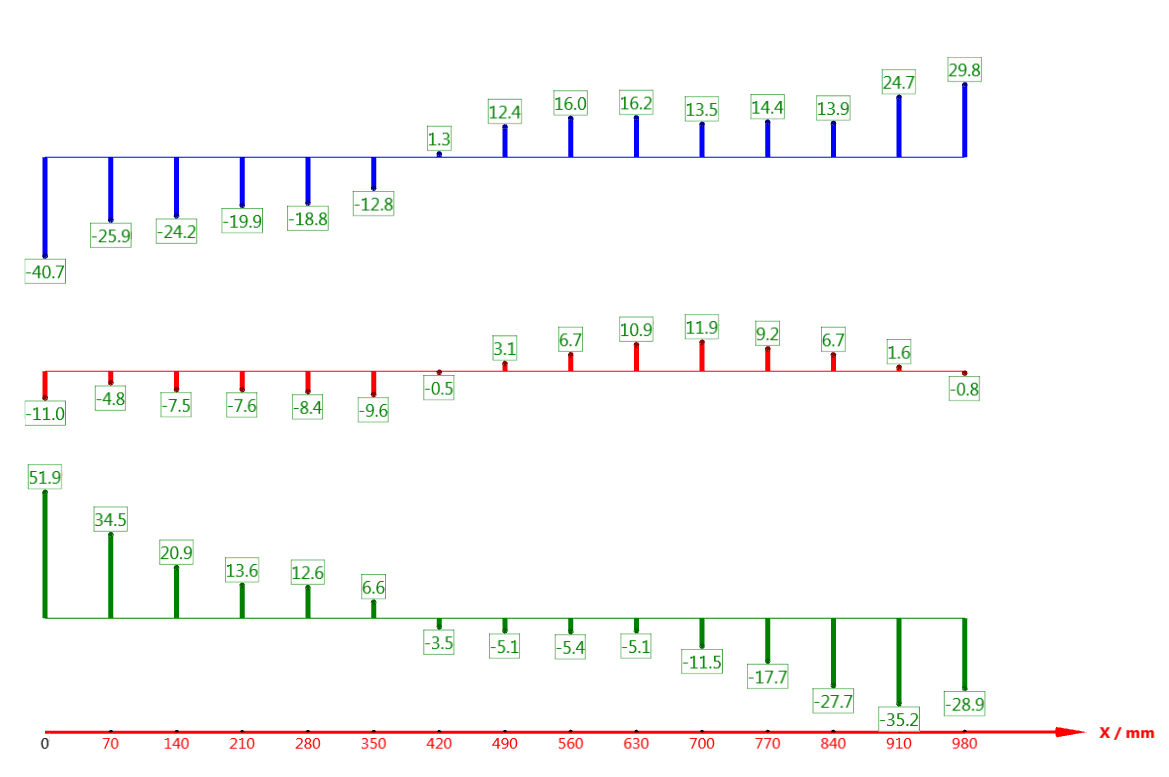

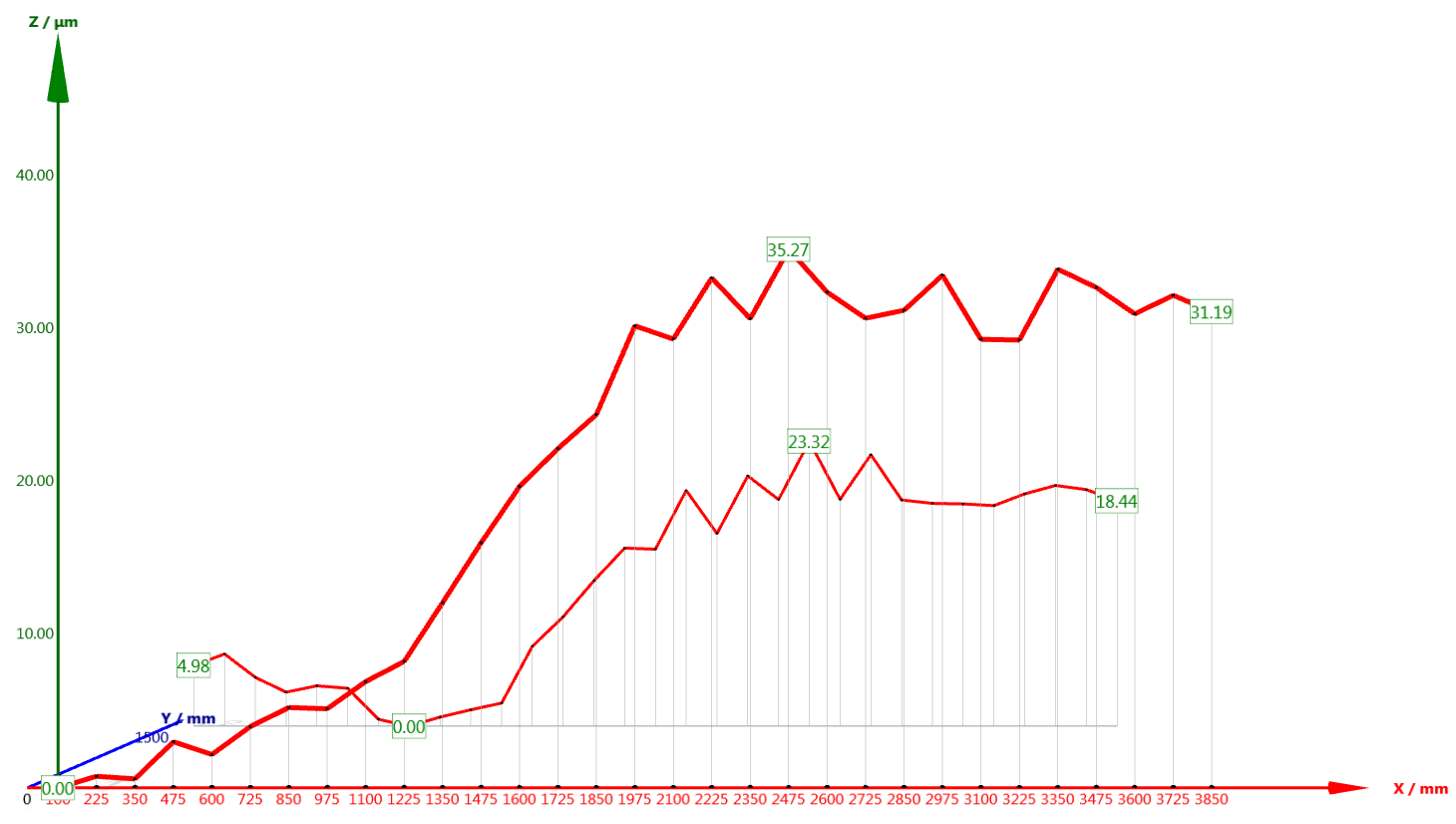

真直度測定
ピッチング・ローリング *水平方向はレーザ干渉計を活用（同時測定)
④角度モニタリングソフトウェアwylerCHART
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame ※最大2台同時接続まで無料
■用途：角度モニタリング
■測定項目：モニタリング測定、CSV形式データ保存

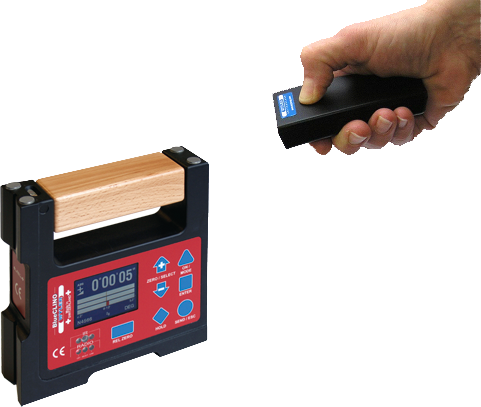

⑤角度測定ソフトウェアwylerINSERT
■用途：角度測定
■測定項目：リモコンを利用した角度データの出力（Word、Excel等）
.png)
製品仕様

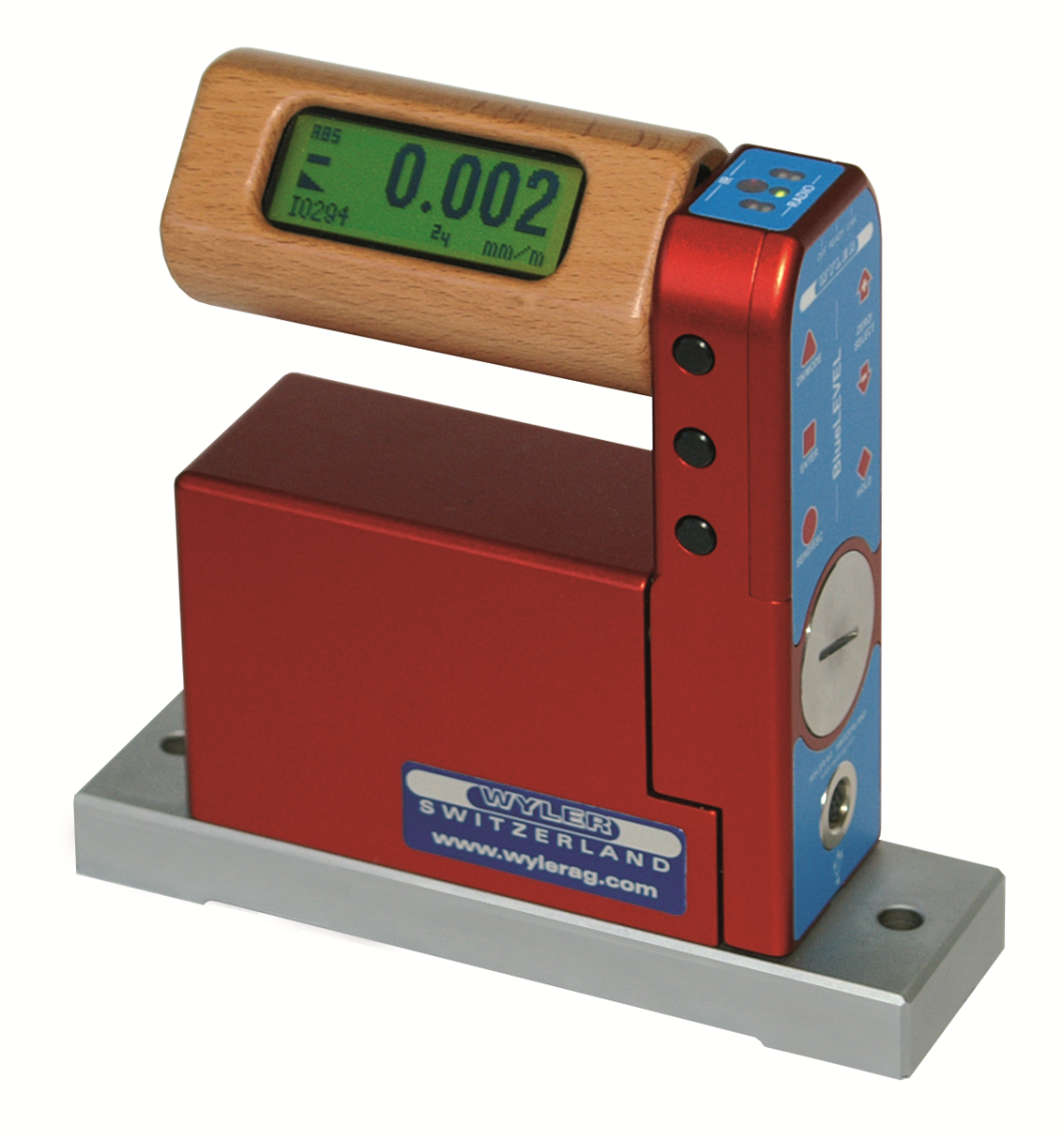

【 BlueLEVEL 】
■1軸（平面・直角）対応
■測定面1面または2面
■感度0.001mm/m（0.2秒）
■測定範囲測定範囲±20mm/m（±4,000秒）
■最小許容誤差0.001mm/m
■温度自動補正機能内蔵
■フラットベース・V溝L110/150/200mm

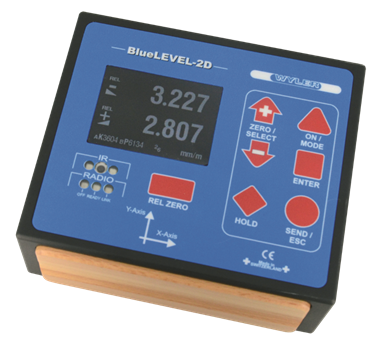

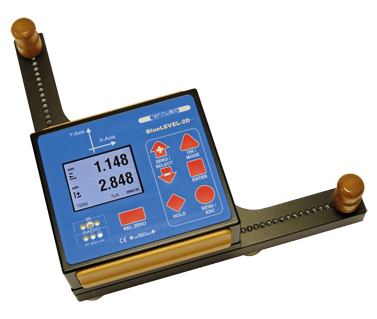

【 BlueLEVEL2D 】
■2軸（平面XY方向）同時対応
■測定面1面
■感度0.001mm/m（0.2秒）
■測定範囲測定範囲±20mm/m（±4,000秒）
■最小許容誤差0.001mm/m
■温度自動補正機能内蔵

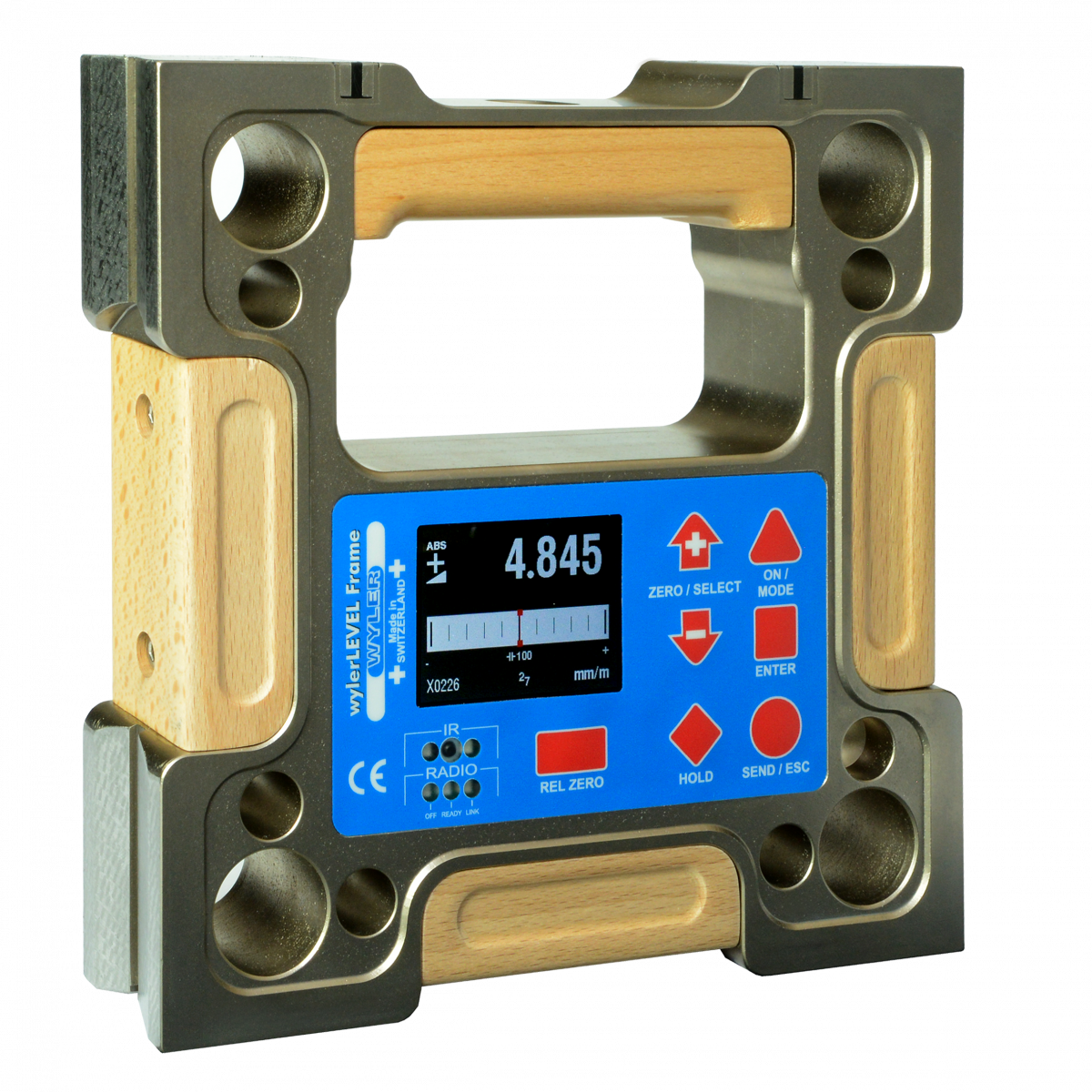

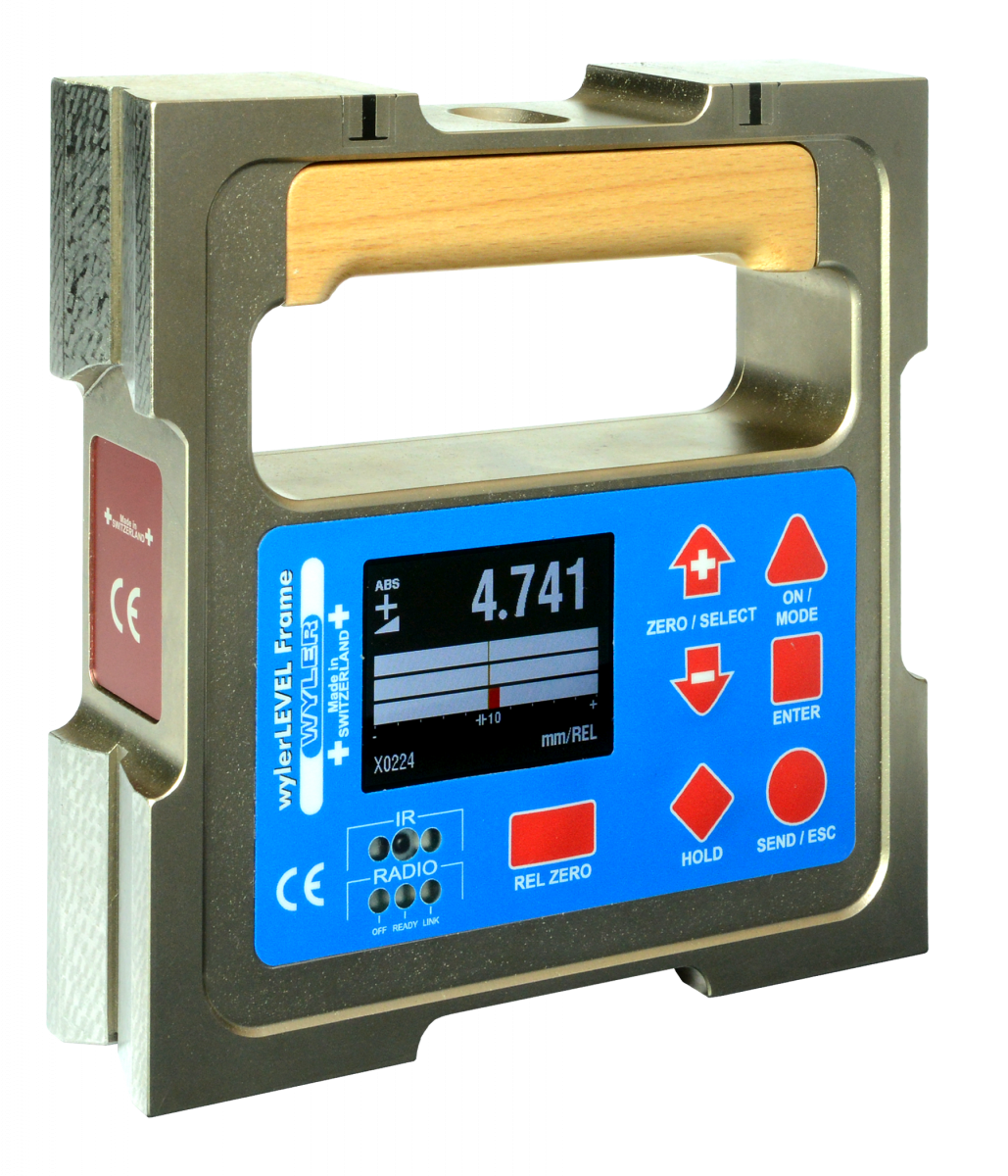

【 wylerLEVEL Frame 】
■1軸（平面・直角）対応
■測定面4面
■感度0.001mm/m（0.2秒）
■測定範囲測定範囲±20mm/m（±4,000秒）
■最小許容誤差0.001mm/m
■温度自動補正機能内蔵
■4面角形V溝ベースL160/200mm
BlueSYSTEMシリーズの概要はこちら
独自センサの高い信頼性と耐久性
温度自動補正機能による信頼性の高い測定結果が、広く支持されています。
核となるセンサは故障しやすい板バネ振り子式ではなく、耐衝撃性に優れた
静電容量式センサを採用。輸送中や操作中の故障を防ぎます。
豊富な測定ベースで様々な用途に対応
精密な測定には、所定のピッチ及びアプリケーションに応じた測定ベースが必要です。
フラットベース 測定ピッチ固定ベース 目盛り付きピッチ可変ベース Φ50-550mm用V溝ベース
L110/150/200mm L50/200/250/500mm 支点距離70-270mm L110/150/200mm
ガイドウェイ用ベース 三点ピッチ可変ベース Φ60-370mm用V溝ベース
支点距離100×100mm 支点距離100-200mm L130×D130mm
ベース長L160mm ベース長L200mm
データ転送・表示機能と専用ソフトウェア
Bluetoothによるデータ通信で、手書き・手入力不要の測定とデータ管理が可能です。
※ソフトウェアの使用には、Bluetooth検出器wylerCONNECTとキーボード付きPC
が必要です。（2022年時点Windows 10以降対応、wylerPLOTはタブレット可）
①スマホ・タブレット表示無料アプリwylerUNIVERSAL
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame
Bluetoothによるデータ通信で、スマホ・タブレット表示無料アプリwylerUNIVERSALへ
最大2台の同時表示、又は2台の差分表示に対応します。（Android 10以上対応）
②測定値表示用ソフトウェアwylerPLOT
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame
■用途：測定値の遠隔表示（PC及びタブレット対応）、最大4台の同時表示、2台の差分表示
③定盤・機械精度評価用ソフトウェアwylerSPEC
]
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame
■用途：定盤、工作機械校正
■測定項目：真直度、平面度、平行度（ねじれ）、直角度、ピッチング・ローリング、
ガイドウェイの真直度・平行度・平面度、立形主軸とテーブルの直角度等
平面度測定
真直度測定
ピッチング・ローリング *水平方向はレーザ干渉計を活用（同時測定)
④角度モニタリングソフトウェアwylerCHART
■対応機種：BlueLEVEL／BlueLEVEL2D／wylerLEVEL Frame ※最大2台同時接続まで無料
■用途：角度モニタリング
■測定項目：モニタリング測定、CSV形式データ保存
⑤角度測定ソフトウェアwylerINSERT
■用途：角度測定
■測定項目：リモコンを利用した角度データの出力（Word、Excel等）
製品仕様
| 【 BlueLEVEL 】 ■1軸（平面・直角）対応 ■測定面1面または2面 ■感度0.001mm/m（0.2秒） ■測定範囲測定範囲±20mm/m（±4,000秒） ■最小許容誤差0.001mm/m ■温度自動補正機能内蔵 ■フラットベース・V溝L110/150/200mm
|
| 【 BlueLEVEL2D 】 ■2軸（平面XY方向）同時対応 ■測定面1面 ■感度0.001mm/m（0.2秒） ■測定範囲測定範囲±20mm/m（±4,000秒） ■最小許容誤差0.001mm/m ■温度自動補正機能内蔵 |
| 【 wylerLEVEL Frame 】 ■1軸（平面・直角）対応 ■測定面4面 ■感度0.001mm/m（0.2秒） ■測定範囲測定範囲±20mm/m（±4,000秒） ■最小許容誤差0.001mm/m ■温度自動補正機能内蔵 ■4面角形V溝ベースL160/200mm
|
BlueSYSTEMシリーズの概要はこちら
