SDG7000Aシリーズは、DCから1GHzまでの連続波まで、複数の波形発生機能を集積しており、アプリケーションによってはRF信号発生器の代わりに使用することができます。
・最大帯域幅1GHz
・デュアルチャンネル差動/シングルエンド出力

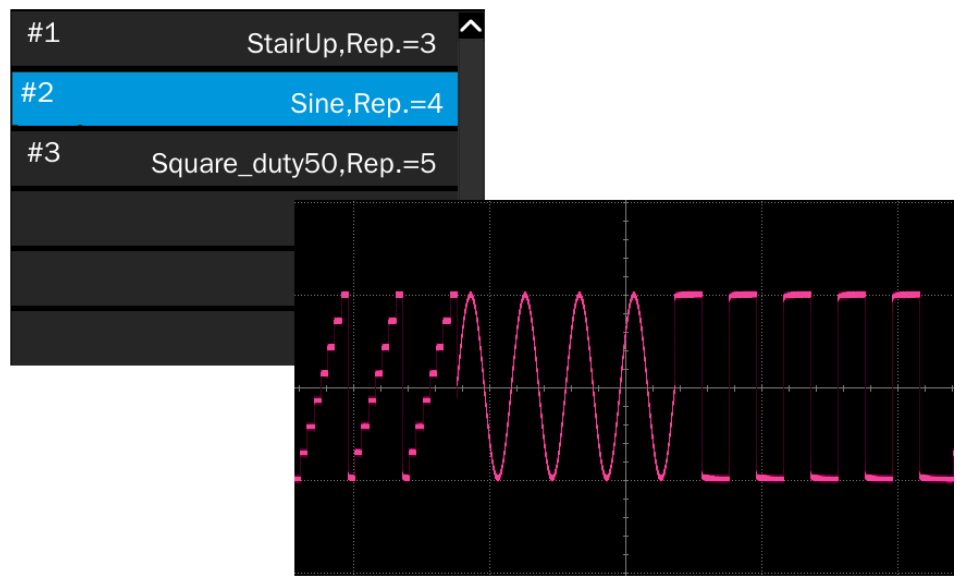

・セグメント編集・再生機能
・16ビットLVDS/LVTTLデジタルバス出力
・5インチタッチパネル
ウェーブクレスト株式会社 任意波形発生器 最大1GHz Siglent SDG7000Aシリーズ (SDG7102A/SDG7052A/SDG7032A)
任意波形発生器 最大1GHz Siglent SDG7000Aシリーズの特長
任意波形発生器 SDG7000Aシリーズ ラインアップ
モデル 最大出力周波数
最大ｻﾝﾌﾟﾘﾝｸﾞﾚｰﾄ
垂直分解能 波形長 チャンネル数 SDG7102A 1GHz 5GSa/s 14bit 512Mpts 2ﾃﾞｨﾌｧﾝﾚﾝｼｬﾙ/ｼﾝｸﾞﾙｴﾝﾄﾞ SDG7052A 500MHz 5GSa/s 14bit 512Mpts 2ﾃﾞｨﾌｧﾝﾚﾝｼｬﾙ/ｼﾝｸﾞﾙｴﾝﾄﾞ SDG7032A 350MHz 5GSa/s 14bit 512Mpts 2ﾃﾞｨﾌｧﾝﾚﾝｼｬﾙ/ｼﾝｸﾞﾙｴﾝﾄﾞ
任意波形発生器 SDG7000Aシリーズ 主な特徴
SDG7000Aシリーズは、DCから1GHzまでの連続波まで、複数の波形発生機能を集積しており、アプリケーションによってはRF信号発生器の代わりに使用することができます。
・最大帯域幅1GHz
・デュアルチャンネル差動/シングルエンド出力
・セグメント編集
・再生機能
・16ビットLVDS/LVTTLデジタルバス出力
・5インチタッチパネル
多機能波形発生器
SDG7000Aシリーズは、DCから1GHzまでの連続波まで、複数の波形発生機能を統合しており、アプリケーションによってはRF信号発生器の代わりに使用することができます。シグレントのTrueArbポイント・バイ・ポイント任意波形発生技術を採用し、0.01Sa/sから2.5GSa/sまでのユーザー調整可能な出力サンプルレート、優れたジッタ性能、最大設定可能帯域幅500MHz以上のI/Qベクトル信号発生を可能にします。シグレントのEasyPulseアーキテクチャの利点を生かし、最小パルス幅1nsの低ジッタパルスを生成することが可能です。
ワイドレンジアンプリチュード出力
24Vppのアナログ出力に±12Vdcのオフセットを重畳し、最大±24V（48V）の出力レンジを実現。
優れた任意波形生成機能
AFGモードは従来のDDS技術で任意波形を生成するモード
AWGモードは、革新的なTrueArbテクノロジーを採用し、サンプルレートを0.01Sa/s~2.5GSa/sまで調整可能、ジッターは20ps以下です。従来のDDS技術の長所をすべて備えているだけでなく、その本質的なジッターや歪みの欠点も克服しています。また、この柔軟なプラットフォームは、複雑な波形を作成する際の柔軟性を高めるために、ゼロ次ホールド、線形およびsinc補間方法を提供します。
高速・低ジッタパルス
低ジッタ 従来のDDSで矩形波/パルス波形を生成する場合、サンプルレートが出力周波数の整数倍でないと、さらにジッタが発生する場合があります。EasyPulseテクノロジーは、このDDS設計の弱点を克服し、低ジッタのSquare/Pulse波形を生成することに成功しました。
高速性 最小1nsのパルス幅で、任意の周波数での発生が可能です。また、パルス幅は10ps単位で細かく調整できます。
ベクトル信号出力（オプション）

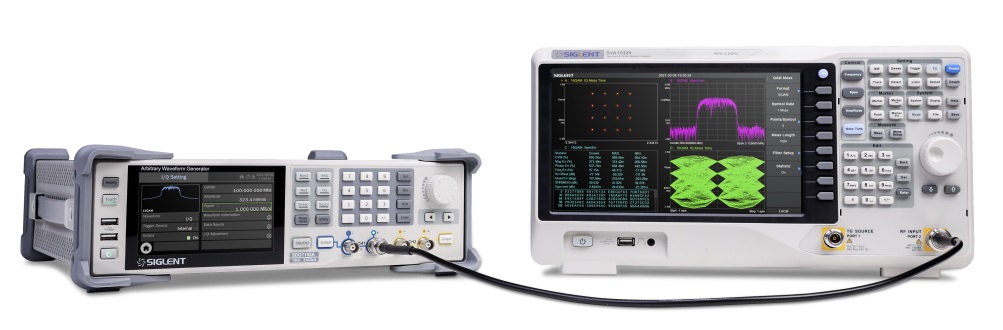

ASK、FSK、PSK、QAMなどの一般的な変調方式のIQ信号を生成することができます。革新的なリサンプリング技術により、250 S/s〜500 MS/sのどのシンボルレートでも優れたEVM性能を得ることができます。デジタル直交変調器を内蔵し、IQ信号のキャリアを0 Hz～1 GHzの任意の周波数に変調することができます。また、ソフトウェアにより、各種IQ信号の生成、編集が可能です。
★Siglent製品全般を取り扱っております。ぜひお問い合わせください。
任意波形発生器 最大1GHz Siglent SDG7000Aシリーズの動画
最大1GHz 任意波形発生器 Siglent SDG7000Aシリーズ
任意波形発生器 SDG7000Aシリーズ ラインアップ
| モデル | 最大出力周波数 | 最大ｻﾝﾌﾟﾘﾝｸﾞﾚｰﾄ | 垂直分解能 | 波形長 | チャンネル数 |
| SDG7102A | 1GHz | 5GSa/s | 14bit | 512Mpts | 2ﾃﾞｨﾌｧﾝﾚﾝｼｬﾙ/ｼﾝｸﾞﾙｴﾝﾄﾞ |
| SDG7052A | 500MHz | 5GSa/s | 14bit | 512Mpts | 2ﾃﾞｨﾌｧﾝﾚﾝｼｬﾙ/ｼﾝｸﾞﾙｴﾝﾄﾞ |
| SDG7032A | 350MHz | 5GSa/s | 14bit | 512Mpts | 2ﾃﾞｨﾌｧﾝﾚﾝｼｬﾙ/ｼﾝｸﾞﾙｴﾝﾄﾞ |
任意波形発生器 SDG7000Aシリーズ 主な特徴
SDG7000Aシリーズは、DCから1GHzまでの連続波まで、複数の波形発生機能を集積しており、アプリケーションによってはRF信号発生器の代わりに使用することができます。
・最大帯域幅1GHz
・デュアルチャンネル差動/シングルエンド出力
・セグメント編集
・再生機能
・16ビットLVDS/LVTTLデジタルバス出力
・5インチタッチパネル
多機能波形発生器
SDG7000Aシリーズは、DCから1GHzまでの連続波まで、複数の波形発生機能を統合しており、アプリケーションによってはRF信号発生器の代わりに使用することができます。シグレントのTrueArbポイント・バイ・ポイント任意波形発生技術を採用し、0.01Sa/sから2.5GSa/sまでのユーザー調整可能な出力サンプルレート、優れたジッタ性能、最大設定可能帯域幅500MHz以上のI/Qベクトル信号発生を可能にします。シグレントのEasyPulseアーキテクチャの利点を生かし、最小パルス幅1nsの低ジッタパルスを生成することが可能です。
ワイドレンジアンプリチュード出力
24Vppのアナログ出力に±12Vdcのオフセットを重畳し、最大±24V（48V）の出力レンジを実現。
優れた任意波形生成機能
AFGモードは従来のDDS技術で任意波形を生成するモード
AWGモードは、革新的なTrueArbテクノロジーを採用し、サンプルレートを0.01Sa/s~2.5GSa/sまで調整可能、ジッターは20ps以下です。従来のDDS技術の長所をすべて備えているだけでなく、その本質的なジッターや歪みの欠点も克服しています。また、この柔軟なプラットフォームは、複雑な波形を作成する際の柔軟性を高めるために、ゼロ次ホールド、線形およびsinc補間方法を提供します。
高速・低ジッタパルス
低ジッタ 従来のDDSで矩形波/パルス波形を生成する場合、サンプルレートが出力周波数の整数倍でないと、さらにジッタが発生する場合があります。EasyPulseテクノロジーは、このDDS設計の弱点を克服し、低ジッタのSquare/Pulse波形を生成することに成功しました。
高速性 最小1nsのパルス幅で、任意の周波数での発生が可能です。また、パルス幅は10ps単位で細かく調整できます。
ベクトル信号出力（オプション）
ASK、FSK、PSK、QAMなどの一般的な変調方式のIQ信号を生成することができます。革新的なリサンプリング技術により、250 S/s〜500 MS/sのどのシンボルレートでも優れたEVM性能を得ることができます。デジタル直交変調器を内蔵し、IQ信号のキャリアを0 Hz～1 GHzの任意の周波数に変調することができます。また、ソフトウェアにより、各種IQ信号の生成、編集が可能です。
★Siglent製品全般を取り扱っております。ぜひお問い合わせください。
任意波形発生器 最大1GHz Siglent SDG7000Aシリーズの動画
最大1GHz 任意波形発生器 Siglent SDG7000Aシリーズ
任意波形発生器 最大1GHz Siglent SDG7000Aシリーズの資料ダウンロード
