データロガー

評価ベンチやHILシステム組み込み用モジュール拡張型データロガー

高電圧バッテリーパックの評価に最適なデータロガー

製品名: データロガー

型番: LR8102

価格: 400,000円～

発売日: 2023/12/22

お問い合わせはこちら

データロガーの特長

計測システムに選ばれるデータロガーであるために

効率的なエネルギー利用、eモビリティーの技術進歩の中で、計測システムも多くのことを求められます。 HIOKIのデータロガーは、高電圧システムの安全性確保、膨大な数の計測チャネルへの対応、上位システムとのデータ連携など、計測システムにとっての課題をアドバンテージに変えるソリューションを提供します。

モジュール型データロガーシステム：多機能性と高精度の融合

この画期的なデータロガーシステムは、マルチチャネル対応や高電圧対応を実現しつつ、パワーアナライザクラスの高精度を維持します。組み込みアプリケーションに最適で、省エネ製品の評価に欠かせない存在です。このシステムは、高精度の電力と温度測定を統合し、温度、電力消費、電力変換効率に関する包括的なデータを提供します。

主要な特長
・高精度：高電圧、高電流、高電力測定において、パワーアナライザクラスの精度を誇る
・拡張性と多機能性：電圧と温度は最大3000チャネル、電力測定は120チャネルまで対応
・高速性：データ更新間隔は、わずか5 ms
・高精度電流センサー: 最大2000 Aまでの電流測定ができる。

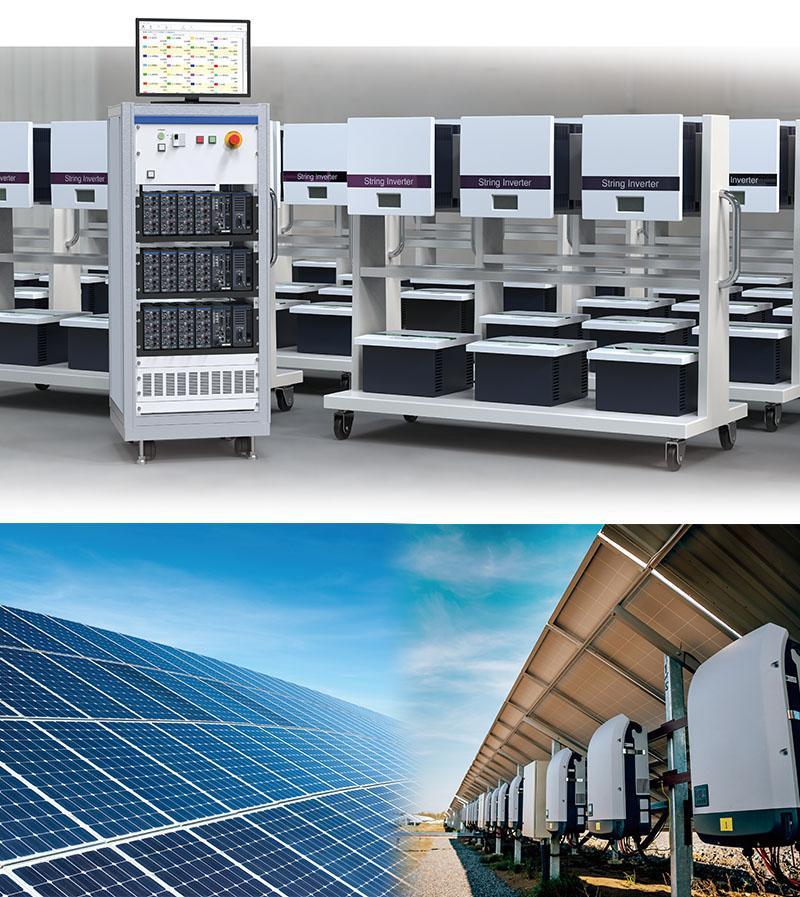

PVインバーターの検査システムを高精度かつコンパクトに実現【PVインバーター生産ライン向け】

PVインバーターの中でもストリングインバーターは、エネルギーの効率的な運用のため、高電圧化と入力系統の増加が進んでいます。その生産ラインでは、高電圧への対応、測定点の増加に応じた拡張性、検査設備の省スペース化が求められます。これらの要求を満たすため、電力計測モジュール M7103が開発されました。

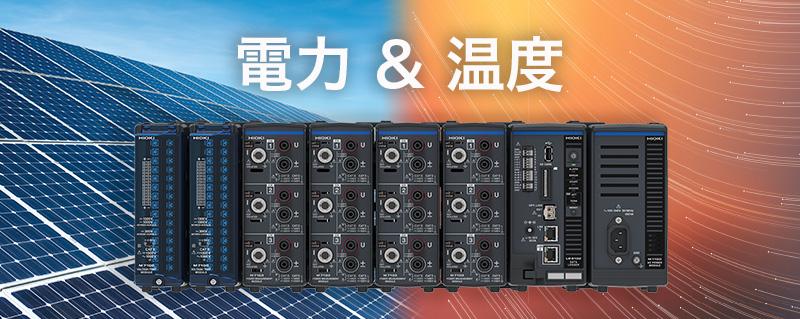

PVインバーター生産ラインに最適なモジュールタイプの電力計

モジュール	電力計測モジュール M7103
対地間最大定格電圧	DC 1000 V, AC 1000 V (CAT III) DC 1500 V, AC 1000 V (CAT II)
計測レンジ	電圧: 6 V ～ 1500 V (8レンジ) 電流: 40 mA ～ 2000 A (6 レンジ,センサーによる)
チャネル数	3ch/台
サンプリング速度	最速 5 ms

M7103 を使用する場合は、別売のAC電源モジュール M1100が必要です。

PVインバーター生産ライン向け
構成例、導入メリット、選定ガイドなどを詳しく説明しています。

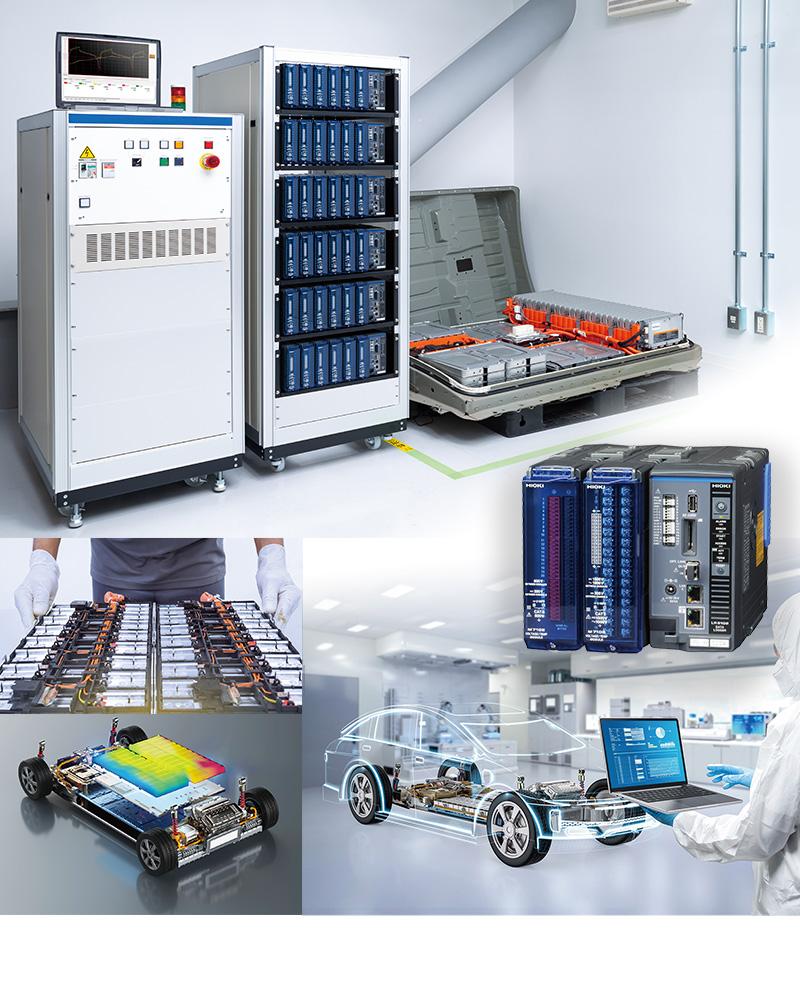

高電圧バッテリーパックの各セル電圧と総電圧を安全に計測できる【バッテリー充放電試験】

バッテリーパックは、直列に接続された多数のバッテリーセルにより構成されています。セルの特性のばらつきがバッテリーパック全体の性能低下を招くため、セル単位で電圧や温度の挙動を把握することは、極めて重要です。さらに充放電試験においては、総電圧と総電流を各セルの電圧や温度と同期して計測し、バッテリーパック全体の特性を包括的に評価することが求められます。一方、電気自動車に搭載するバッテリーの高電圧化が進んでいます。バッテリーの電圧は400 Vから800 Vへ実用が進んでおり、このような高電圧バッテリーパックの充放電試験でバッテリーセルの電圧や温度を安全に測定するためには、計測器の対地間電圧とモジュール間電圧が重要になります。

バッテリーパックのスタックセル電圧測定、セル生産ラインでの充放電試験に最適なモジュール

モジュール	電圧･温度モジュール M7100	電圧･温度モジュール M7102
バッテリーパック	600 V～1500 V向け	600 V以下向け
対地間最大定格電圧	DC 1500 V, AC 1000 V (CAT II)	DC 600 V, AC 600 V (CAT II)
モジュール間最大定格電圧	DC 1500 V, AC 1000 V	DC 600 V, AC 600 V
最大チャネル数	15ch/台	30ch/台
サンプリング速度	最速 5 ms	最速 10 ms

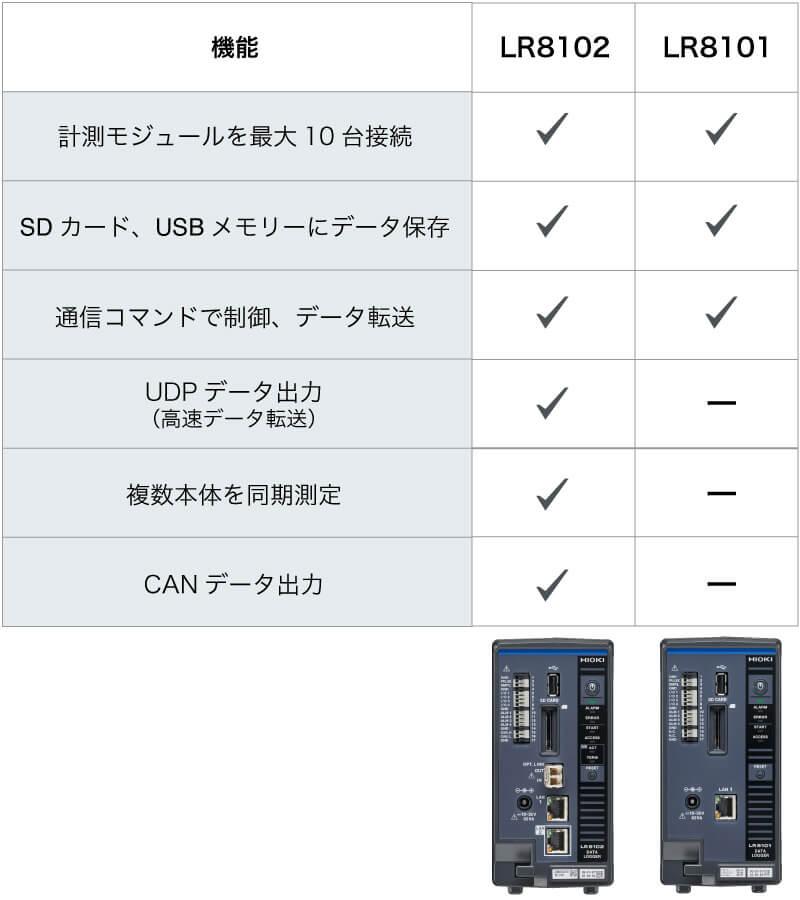

LR8101 (基本機能モデル) とLR8102 (高機能モデル) の違い

共通の機能

・計測モジュールを最大10台接続

・SDカード、USBメモリーにデータ保存

・通信コマンドで制御、データ転送

LR8102 (高機能モデル) の機能

・UDPによるデータ出力

最速5 ms間隔で1サンプリングずつリアルタイムに測定データを出力します。 HILSのようなリアルタイム処理が求められる場合に利用できます。

・複数本体を同期して測定
オプションの光接続ケーブル L6101 (1 m)または光接続ケーブル L6102 (10 m) で同期測定ができます。サンプリング同期したすべての本体の測定データは、プライマリー器のLAN2から出力できます。

・CANによるデータ出力
CAN (Controller Area Network) で測定値を出力できます。バッテリーマネジメントシステム (BMS) のような車載デバイスの情報とのデータ統合に利用できます。
