pCUBE®シリーズに大容量バッテリ模擬電源が登場！
50kW単位で最大1000kWまで幅広いラインアップを揃えております。 100kWで1400万円の低価格を実現し、バッテリ特性は専用エディタで簡単作成が可能です。
Mywayプラス株式会社 大容量バッテリエミュレータ pCUBE® (X50シリーズ)
大容量バッテリエミュレータ pCUBE®の特長
【標準モデル】50kW/750V/200Aを並列にモジュール拡張
（※横にスクロールできます）
出力
電流 200A 400A 600A 800A 1200A 1600A 3200A 4000A 出力
電圧 750V MWBFP
8-075-020A1 MWBFP
8-075-040A1 MWBFP
8-075-060A1 MWBFP
8-075-080A1 MWBFP
8-075-120A1 MWBFP
8-075-160A1 MWBFP
8-075-320A1 MWBFP
8-075-400A1 50kW 100kW 150kW 200kW 300kW 400kW 800kW 1000kW 標準価格
（税抜） ¥8,500,000 ¥14,000,000 ¥20,000,000 ¥26,000,000 お問合せください
【大電流モデル】50kW/750V/400Aを並列にモジュール拡張
（※横にスクロールできます）
出力
電流 400A 800A 1200A 1600A 2400A 3200A 6400A 8000A 出力
電圧 750V MWBFP
9-075-040A1 MWBFP
9-075-080A1 MWBFP
9-075-120A1 MWBFP
9-075-160A1 MWBFP
9-075-240A1 MWBFP
9-075-320A1 MWBFP
9-075-640A1 MWBFP
9-075-800A1 50kW 100kW 150kW 200kW 300kW 400kW 800kW 1000kW 標準価格
（税抜） ¥11,050,000 ¥18,200,000 ¥26,000,000 ¥33,800,000 お問合せください
【高電圧モデル】100kW/1200V/200Aを並列にモジュール拡張
※オプションで1500Vも対応
（※横にスクロールできます）
出力
電流 200A 400A 600A 800A 1000A 1200A 1600A 2000A 出力電圧 1200V※ MWBFP
10-120-
020A1 MWBFP
10-120-
040A1 MWBFP
10-120-
060A1 MWBFP
10-120-
080A1 MWBFP
10-120-
100A1 MWBFP
10-120-
120A1 MWBFP
10-120-
160A1 MWBFP
10-120-
200A1 100kW 200kW 300kW 400kW 500kW 600kW 800kW 1000kW 標準価格
（税抜） ¥15,000,000 ¥30,000,000 ¥45,000,000 ¥60,000,000 お問合せください
※上記の内容は予告なく変更する場合がありますのでご了承ください。
仕様（標準100kW）
出力電圧 出力範囲 750V 設定確度 ±0.05% of F.S 出力電流 出力範囲 ±400A 設定確度 ±0.05% of F.S 出力電力 出力範囲 ±100kW 設定確度 ±0.1% of F.S 入力電源 入力電圧 AC400V±10% 三相三線式 定格電流(最大電流) 169.8Arms(188.7Arms) その他 寸法(幅×高さ×奥行) Type A 1500mm×2000mm×800mm Type B 800mm×2100mm×1000mm 質量 Type A 1220kg Type B 820kg 回生効率 85%以上 動作温度範囲 0～40℃ 動作湿度範囲 20～80％RH オプション バッテリ模擬ソフトウェア、タワーライト、
非常停止ボタン、充放電ソフトウェア

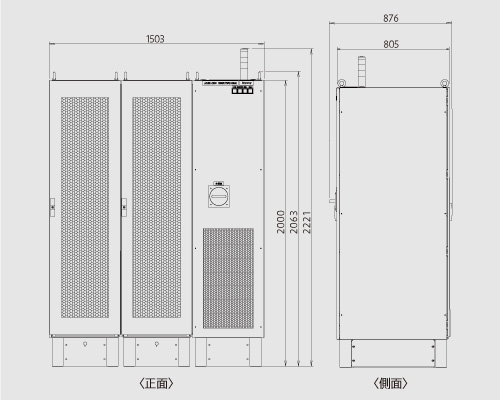

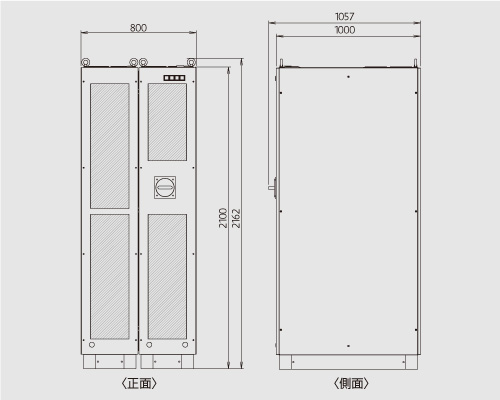

外形寸法図Type A Type B .jpg)
.jpg)
（※画像をクリックして拡大できます）
【標準モデル】
50kW/750V/200Aを並列にモジュール拡張（※横にスクロールできます）
| 出力 電流 | 200A | 400A | 600A | 800A | 1200A | 1600A | 3200A | 4000A | |
出力 電圧 | 750V | MWBFP 8-075-020A1 | MWBFP 8-075-040A1 | MWBFP 8-075-060A1 | MWBFP 8-075-080A1 | MWBFP 8-075-120A1 | MWBFP 8-075-160A1 | MWBFP 8-075-320A1 | MWBFP 8-075-400A1 |
| 50kW | 100kW | 150kW | 200kW | 300kW | 400kW | 800kW | 1000kW | ||
| 標準価格 （税抜） | ¥8,500,000 | ¥14,000,000 | ¥20,000,000 | ¥26,000,000 | お問合せください | ||||
【大電流モデル】
50kW/750V/400Aを並列にモジュール拡張（※横にスクロールできます）
| 出力 電流 | 400A | 800A | 1200A | 1600A | 2400A | 3200A | 6400A | 8000A | |
出力 電圧 | 750V | MWBFP 9-075-040A1 | MWBFP 9-075-080A1 | MWBFP 9-075-120A1 | MWBFP 9-075-160A1 | MWBFP 9-075-240A1 | MWBFP 9-075-320A1 | MWBFP 9-075-640A1 | MWBFP 9-075-800A1 |
| 50kW | 100kW | 150kW | 200kW | 300kW | 400kW | 800kW | 1000kW | ||
| 標準価格 （税抜） | ¥11,050,000 | ¥18,200,000 | ¥26,000,000 | ¥33,800,000 | お問合せください | ||||
【高電圧モデル】
100kW/1200V/200Aを並列にモジュール拡張 ※オプションで1500Vも対応
（※横にスクロールできます）
| 出力 電流 | 200A | 400A | 600A | 800A | 1000A | 1200A | 1600A | 2000A | |
出力 電圧 | 1200V ※ | MWBFP 10-120- 020A1 | MWBFP 10-120- 040A1 | MWBFP 10-120- 060A1 | MWBFP 10-120- 080A1 | MWBFP 10-120- 100A1 | MWBFP 10-120- 120A1 | MWBFP 10-120- 160A1 | MWBFP 10-120- 200A1 |
| 100kW | 200kW | 300kW | 400kW | 500kW | 600kW | 800kW | 1000kW | ||
| 標準価格 （税抜） | ¥15,000,000 | ¥30,000,000 | ¥45,000,000 | ¥60,000,000 | お問合せください | ||||
仕様（標準100kW）
| 出力電圧 | 出力範囲 | 750V | |
| 設定確度 | ±0.05% of F.S | ||
| 出力電流 | 出力範囲 | ±400A | |
| 設定確度 | ±0.05% of F.S | ||
| 出力電力 | 出力範囲 | ±100kW | |
| 設定確度 | ±0.1% of F.S | ||
| 入力電源 | 入力電圧 | AC400V±10% 三相三線式 | |
| 定格電流(最大電流) | 169.8Arms(188.7Arms) | ||
| その他 | 寸法(幅×高さ×奥行) | Type A | 1500mm×2000mm×800mm |
| Type B | 800mm×2100mm×1000mm | ||
| 質量 | Type A | 1220kg | |
| Type B | 820kg | ||
| 回生効率 | 85%以上 | ||
| 動作温度範囲 | 0～40℃ | ||
| 動作湿度範囲 | 20～80％RH | ||
| オプション | バッテリ模擬ソフトウェア、タワーライト、 非常停止ボタン、充放電ソフトウェア | ||
外形寸法図
| Type A | Type B |
| |
（※画像をクリックして拡大できます）
