株式会社ネットビジョンパラレルイメージレコーダー (SVP-01-VND)

特長
お問い合わせ
企業情報

ベンダークラスドライバで動作

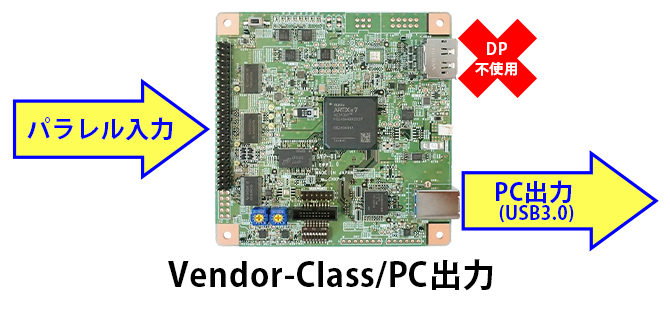

パラレルイメージレコーダーSVP-01-VNDは、パラレルインタフェースの映像信号を表示・録画するためのボードです。弊社提供のアプリで映像のヒストグラムやベクトルスコープ等を表示することができ、リアルタイムに映像の解析をすることができます。I2C通信対応により、簡単にカメラやSerDesのコントロールが可能です。

製品名: パラレルイメージレコーダー

型番: SVP-01-VND

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

パラレルイメージレコーダーの特長

■ 特　徴

・ベンダークラスドライバで動作

・I2C通信機能をサポート

・最大入力解像度8190x4095 pixel

・USB3.0出力

・USBバスパワー動作

・同期配線用コネクタ実装可能

■仕　様

項目		仕様	備考
映像入力インタフェース		パラレル映像信号	IO電圧 = 1.8-3.3V FPD-Link III、GMSLなどのデシリアライザ接続可能
映像出力インタフェース		USB3.0 (Vendor)	USBはWindowsのみ対応
入力解像度		最大 8190x4095 pixel	8bit 時は 4094x4095
出力ビットレート		3.0 Gbps 以内	Vendor Classで動作
同期信号		VSYNC, HSYNC, Pixel Clock	ー
クロック周波数		~ 150 MHz	ー
対応ピクセルフォーマット		YUV422 8bit/ RGB24/ RAW	ー
入力ビット幅		8 / 16 / 24 / 32 bit	24, 32bit時は GPIOピンを使用
その他の I/F	I2C	周波数：100 / 200 / 400 kHz	電圧レベルはVDDLに従う
その他の I/F	GPIO	最大16bit、8bitごとにIN/OUTの方向制御	電圧レベルはVDDLに従う GPIO + 映像入力 = 32bit max.
電源	ボード電源 (入力)	USBバスパワー	供給電圧: +5V (4.75-5.5V) 動作電流 (typ): 0.72A
電源	ターゲット側電源 (出力)	VDDL = 1.8-3.3 V VDDH = 1.2-3.6 V 3.3V出力有	VDDL :IO電源設定 VDDH : 接続ボード用電源
その他機能		画像クリッピング機能	ー
インタフェースコネクタ		50 + 10 pin (2.54mmピッチピンヘッダ)	24bit, 32bit入力時には10pinを追加実装
FPGA		Artix-7 (XC7A35T)	ー
フレームメモリ		256MByte (DDR3-SDRAM)	ー
USB3.0チップ		Infineon EZ-USB FX3	ー
外形		縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm)	高さはスペーサー(10mm)を含む
付属ソフト Windows	映像表示ソフト	SVIMon / SVIView	ー
付属ソフト Windows	I2C コントロールソフト	SVICtl	ー
対応している弊社SerDesボード		DS90UB914A、DS90UB934、MAX9272、MAX96706 etc.	ー
